Техобслуживание, Установка, Замена приводного ремня гидронасоса (r 422 ts awd) – Инструкция по эксплуатации Husqvarna R422TsAWD
Страница 29
A
B

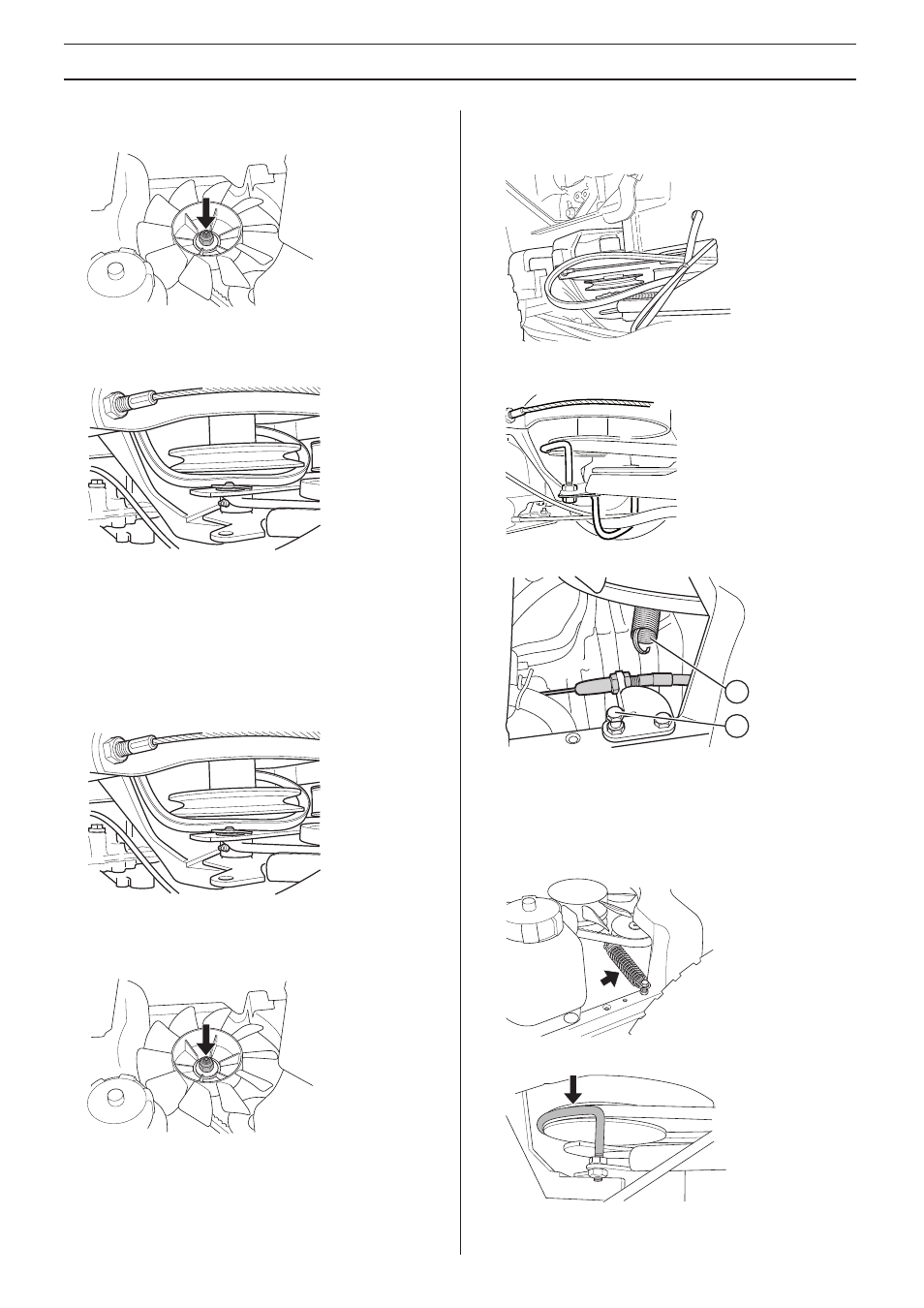

Техобслуживание
6 Снимите охлаждающий вентилятор
(крепится гайкой).
7 Снимите ремень со шкива гидростатической трансмиссии.
8 Снимите ремень со шкива двигателя и переместите его под
шкивы ремней двигателя.
9 Вытяните ремень через паз под шарнирной опорой и
протяните его через диск натяжного устройства ремня.
Установка
1 Вставьте ремень в паз под шарнирной опорой и
пропустите его с внешней стороны натяжного устройства
ремня.
2 Протяните ремень под шкивы ремней двигателя и
наденьте его на шкив ремня двигателя.
3 Наденьте ремень на шкив гидростатической
трансмиссии.
4 Установите охлаждающий вентилятор.
30 –
Русский
5 Проверьте, что центральный ремень правильно надет
на его передний шкив, и наденьте центральный ремень
на шкив двигателя.
6 Установите держатель шланга в середине и направляющую
ремня для центрального ремня.
Установите на место пружину (А).
Замена приводного ремня
гидронасоса (R 422 Ts AWD)
1 Снимите крышку трансмиссии.
2 Отцепите пружину на устройстве натяжения ремня.
3 Снимите направляющую для центрального ремня.
