3.8 СНЯТИЕ СТОПОРА С ФИКСАТОРА ТРАВОСБОРНИКА
При транспортировке фиксатор (1),
удерживающий травосборник, прижимается к
задней плите стопором (2). Этот стопор следует
снять перед установкой кронштейнов
травосборника и в дальнейшем он не
потребуется.
3.9 СБОРКА ТРАВОСБОРНИКА

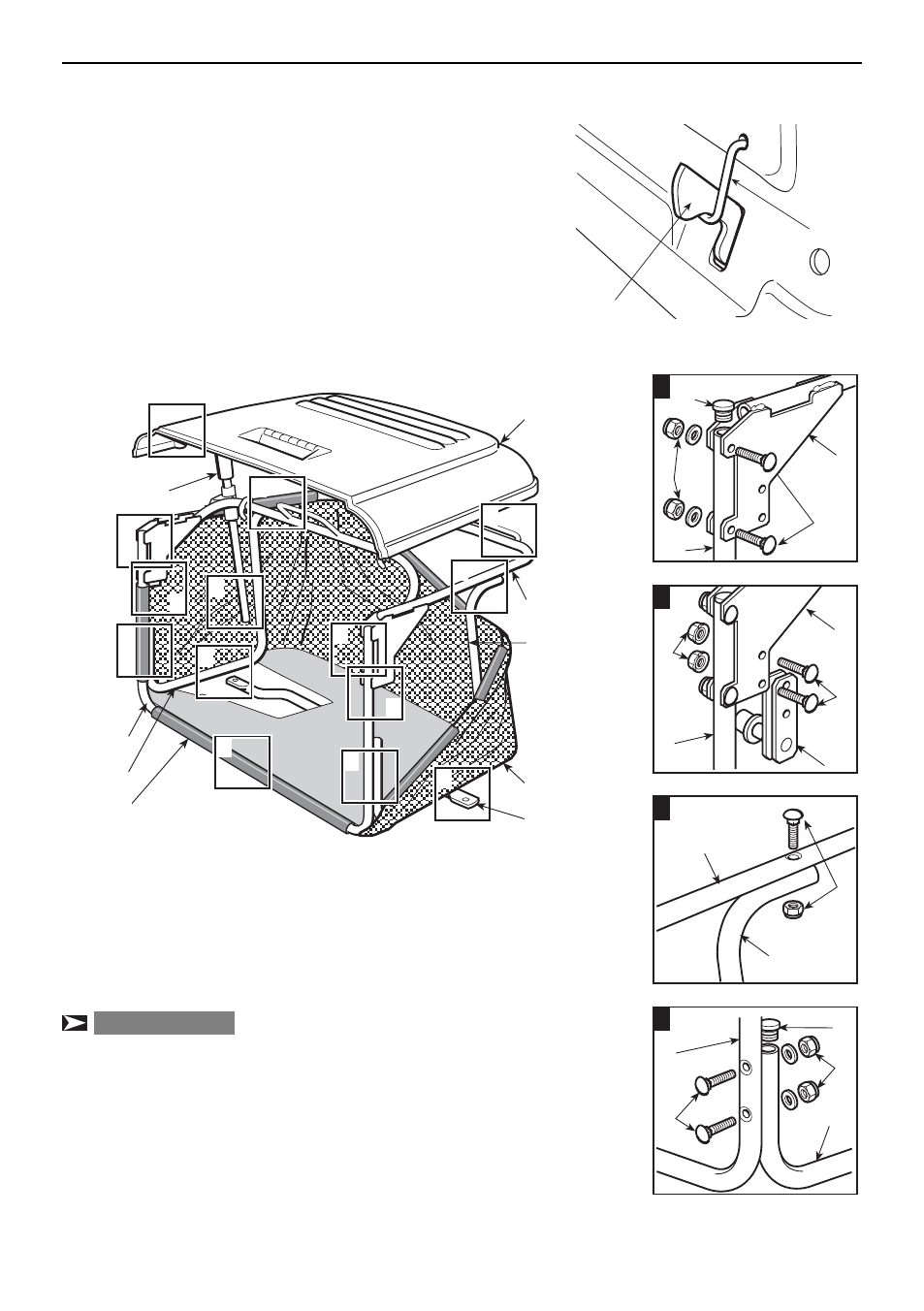

A) Присоедините верхнюю часть каркаса (1) к передней
детали (2) с помощью прилагаемых винтов и гаек (3) как
показано на рисунке. Установите две резиновые заглушки
(4) в отверстия трубки передней рамки (2).
B) До полной затяжки гаек (3) вставьте две опоры (5)
между пластинами верхней рамки (1) с роликами,
повернутыми внутрь. Закрепите их с помощью винтов и
гаек (6) и затем полностью затяните гайки (3).
C D) Соедините два боковых элемента (7) с помощью винтов и гаек (8 и 9) как
