Инструкция по эксплуатации HONDA HF2315
Страница 14

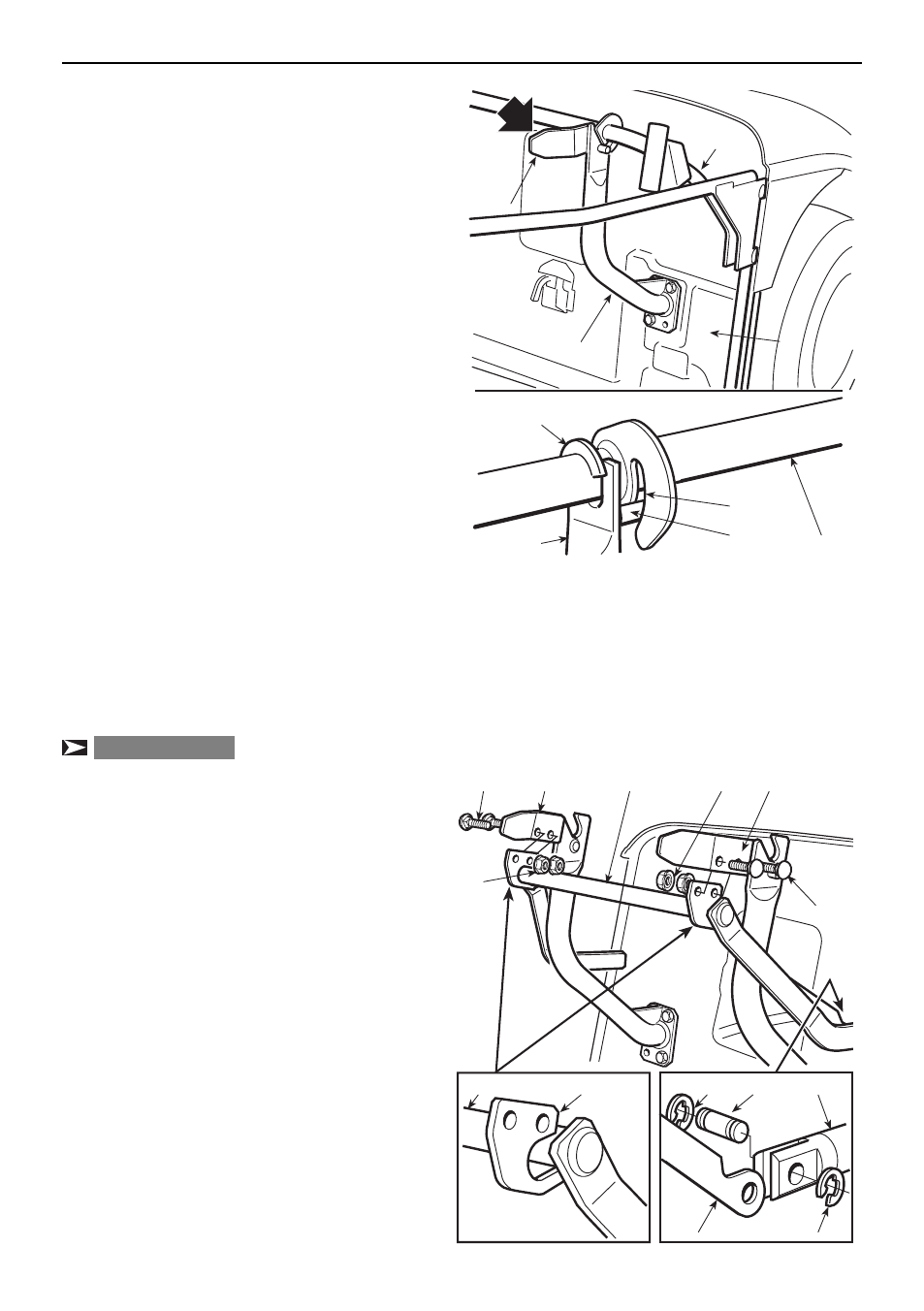

Каркас (1) должен устанавливаться так,
чтобы ушки (1a) были повернуты внутрь.
Зацепите верхнюю часть каркаса
травосборника (5) за кронштейны и
совместите его с задней плитой (2).
Отрегулируйте положение двух
кронштейнов (1) на стопорах (6) так,
чтобы при повороте каркаса штырек
точно вошел в паз (8).
Еще раз проверьте, что каркас (5)
должным образом отцентрирован по
отношению к задней плите (2) и что он
правильно поворачивается, как это
показано на рисунке вверху, и затем
полностью затяните болты (3) и
гайки (4).
3.7 УСТАНОВКА РЫЧАГОВ ДЛЯ ОПРОКИДЫВАНИЯ ТРАВОСБОРНИКА
Расположите ось рычага (1) в
прорезях двух пластин (2) и
закрепите их на внутренней стороне
кронштейнов травосборника (3) с
помощью прилагаемых болтов (4) в
указанном на рисунке порядке.
Присоедините наконечник штока (5)
подъемника к рычагу (6) с помощью
оси (7) и закрепите ее двумя
пружинными кольцами (8).
До закрепления травосборника на
его кронштейнах убедитесь, что
рычаг для опрокидывания
перемещается должным образом.
12
РАСПАКОВКА И СБОРКА
1
5
5
6
1
8
7
1a
2
HF2
••••••HTE
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
1
2
3
3
4
4
4
1
5
8
7
8
6
4
