2.3 Подготовка к установке
Перед установкой EW-7301APg вне помещения или в труднодоступном месте мы
рекомендуем сначала настроить и протестировать конфигурацию устройства.

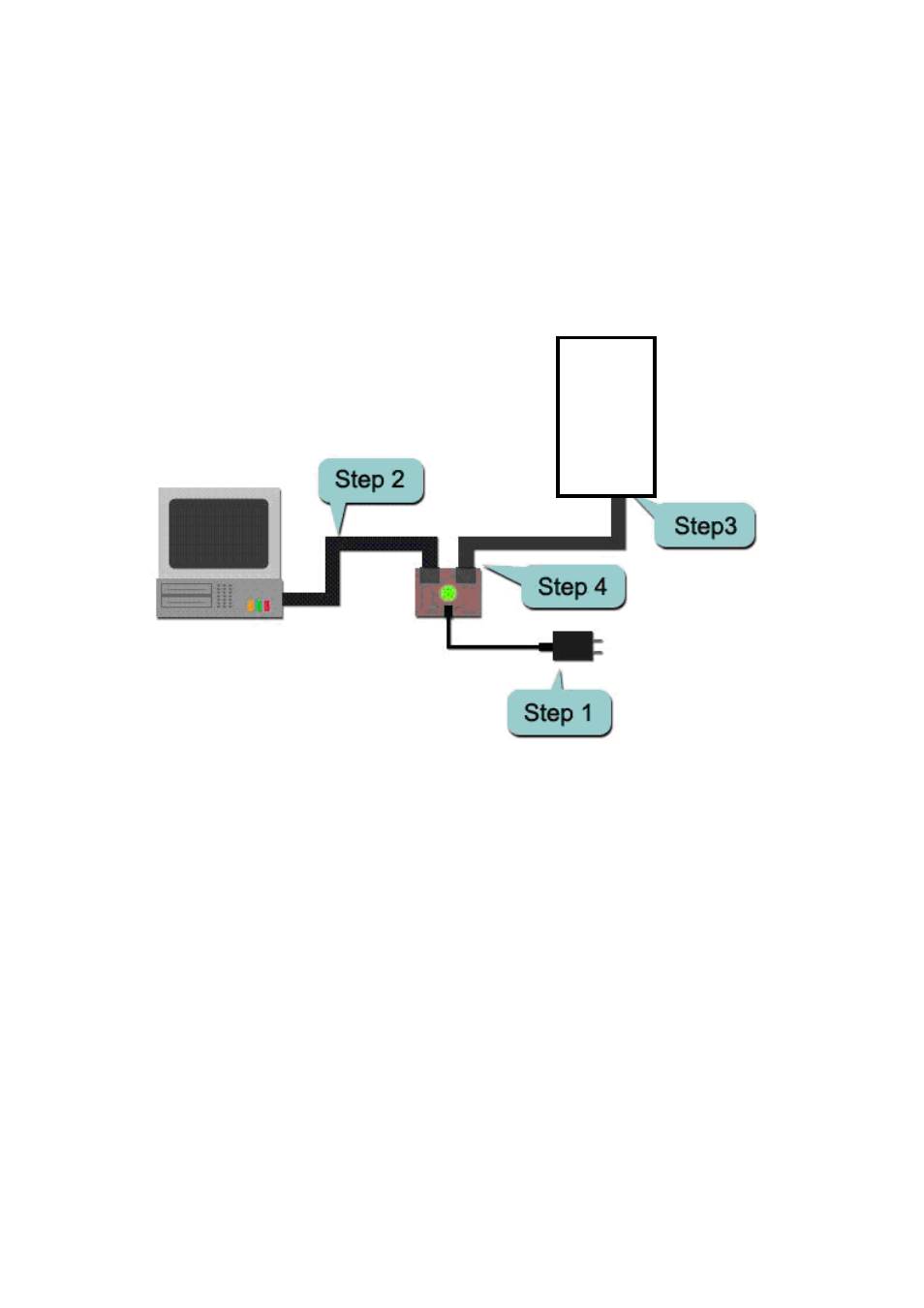

Пожалуйста, следуйте указаниями ниже, чтобы подключить питание к EW-7301APg
(Рис. 2-2).
EW
-7301A
Pg
Рис. 2-2
Шаг 1: Подключите DC разъём AC/DC адаптера к DC Input Port источника питания и
включите адаптер в сеть электропитания. Светодиод Power на корпусе источника
питания должен загореться.
Шаг 2: Соедините Data Input Port и Ethernet разъём ПК кроссовым Ethernet кабелем.
Шаг 3: Подключите 30-м CAT 5 Ethernet кабель к EW-7301APg. Проверьте плотность
посадки коннектора.
Шаг 4: Подключите другой конец 30-м кабеля к разъёму источника питания,
маркированному как PoE. Это питающая сторона источника, которая будет
снабжать током EW-7301APg.
