Инструкция по эксплуатации Edimax Technology EW-7301APg
Страница 7
Advertising
2.2 Расположение портов в EW-7301APg и источнике питания
► Интерфейсы EW-7301APg
¾
Ethernet Port 1: для подключения 30-метрового RJ-45 CAT-5 Ethernet
кабеля.
► Интерфейсы источника питания
¾
Порт ввода данных 2: для подключения кроссового Ethernet кабеля к ПК
или прямого Ethernet кабеля к хабу, коммутатору или маршрутизатору.
¾
Входной порт DC 3: разъём для подключения блока питания DC 12 В, 1 A.
¾
Порт вывода данных и питания PoE 4: для подключения 30-метрового
RJ-45 CAT-5 Ethernet кабеля.
¾
Порт заземления 5: для подключения заземления.
2
4
5
3
POE, рис.1 POE, рис.2
4
POE, рис.3
1

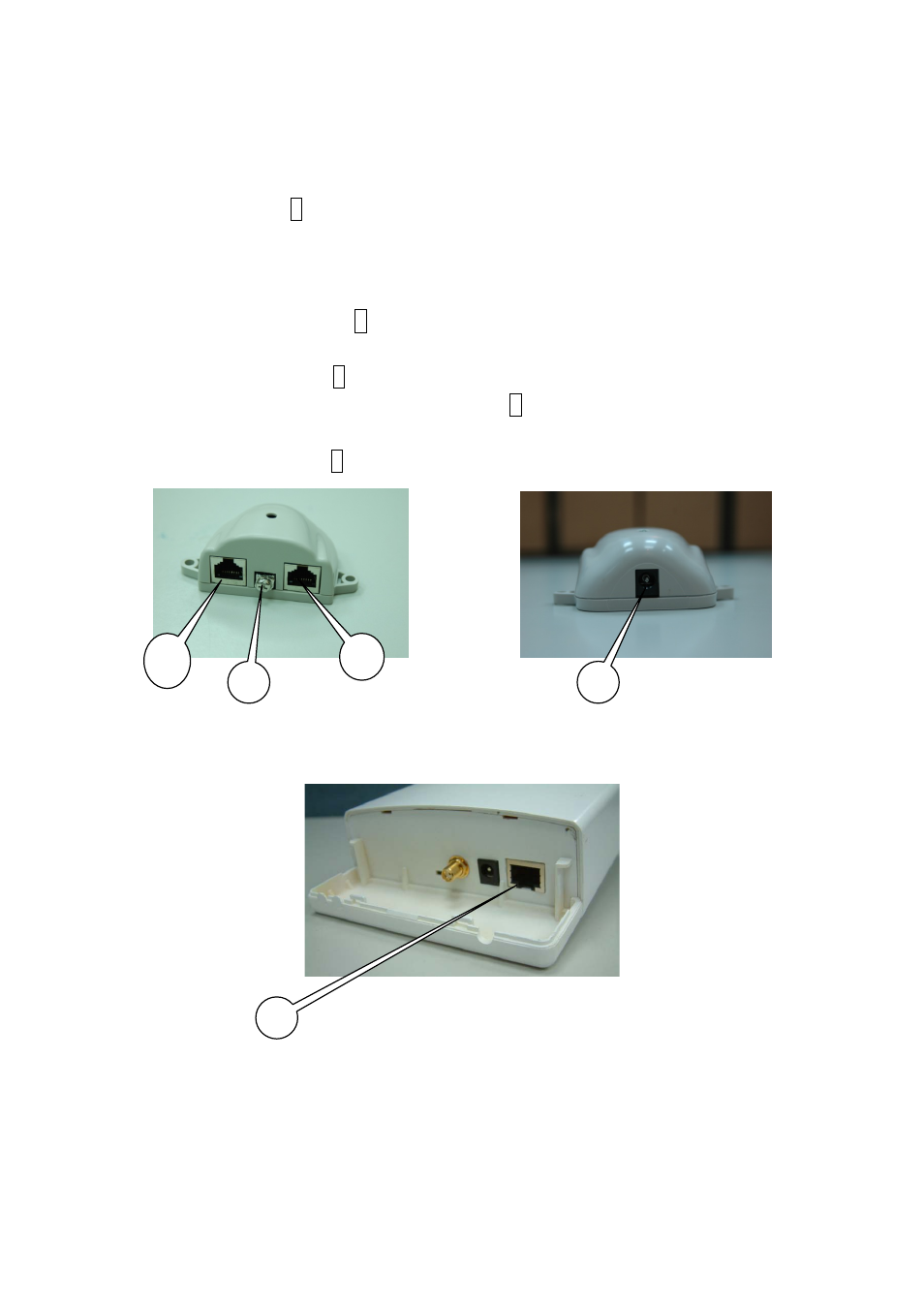

Рис. 2-1
Расположение интерфейсов питания и передачи данных PoE, обозначены цифрами 1-5.
