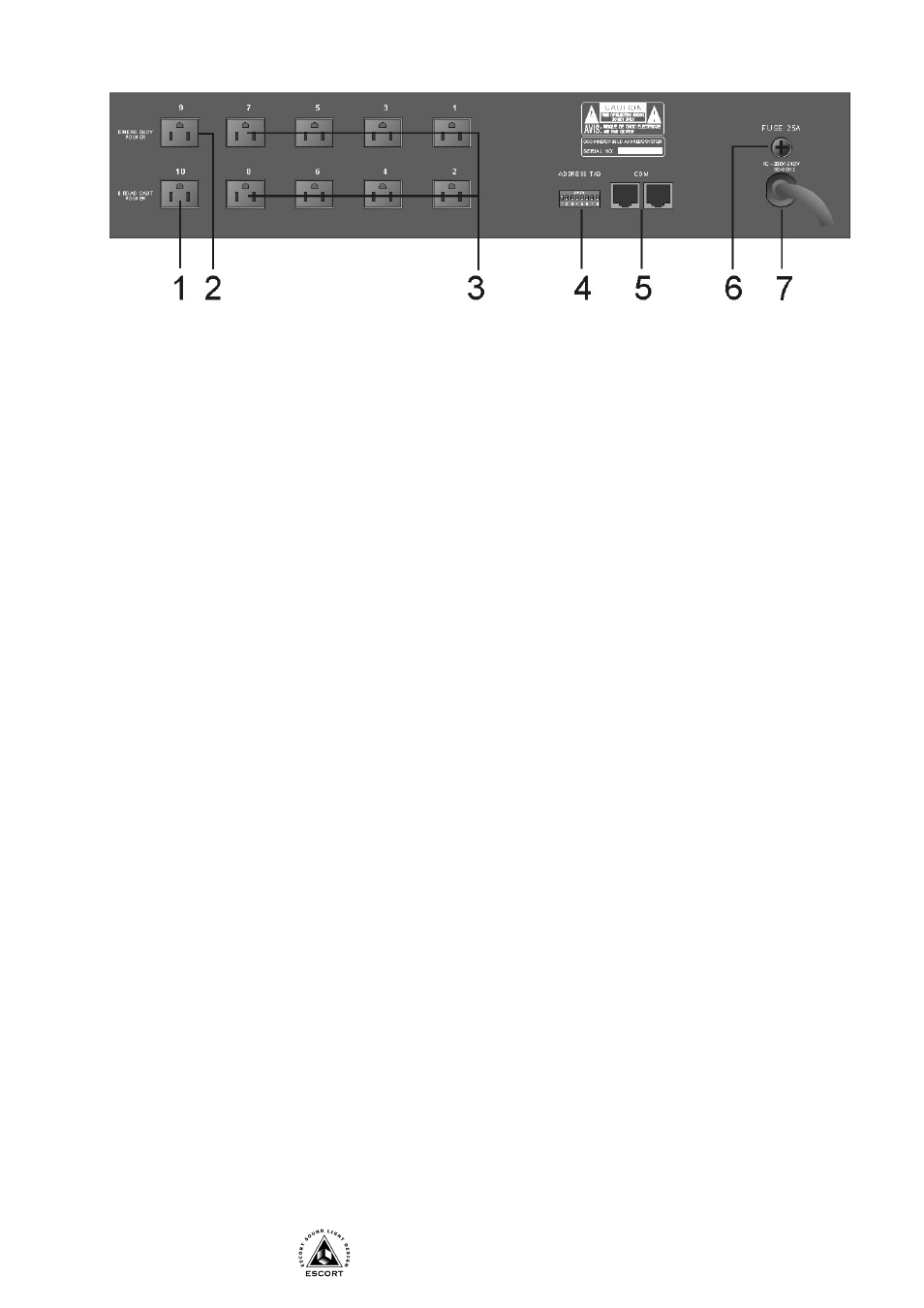

1. РОЗЕТКА 10 – Используются для дополнительных блоков системы (активируется при помощи
микрофонной консоли TW-012).
2. РОЗЕТКА 9 – Используются для питания аварийных блоков системы (активируется в аварийном
режиме).
3. РОЗЕТКИ 1-8 – Используются для питания блоков центральной системы.
4. ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG – Используются для установки адреса блока при обращении
к нему системы.
5. ВХОДНОЙ/ВЫХОДНОЙ РАЗЪЕМ COM – Входной/выходной сетевой порт управления системой
(RJ45) (слева-входной, справа - выходной).
6. ПРЕДОХРАНИТЕЛЬ 220 В/25А
7. КАБЕЛЬ ПИТАНИЯ – Шнур для подключения к сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.7 блока (вход напряжения питания 220В).
3. К клеммам поз.3 подключите блоки входящие в состав системы.
4. К клеммам поз.1,2 подключите дополнительные блоки.
5. К разъемам поз.5 подключите СОМ порты блоков системы (согласно схеме подключения).
6. Разъем поз.5 соедините с одним из музыкальных входов блока TW-6250 (входы с 1 по 5).
7. Установите адрес согласно диаграмме (см. ПРИЛОЖЕНИЕ 2)
8. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
9. При помощи ключа поз.1 выберите режим работы.
10. Включите нужные каналы кнопками поз.3.
