Назначение
Автоматический блок питания киберсистемы TW-090 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для распределения напряжения питания 220В между блоками
киберсистемы. Блок имеет 10 каналов, первые 8 из которых музыкальные, а 9,10 аварийные.
Соответственно при помощи данного блока можно запитать до 10-ти различных устройств.
При дистанционном управлении центральной системой с микрофонной консоли TW-012,
автоматически включается 10 аварийный канал.
В аварийной ситуации (при оповещении о пожаре), автоматически включается 9,10 аварийные
каналы.
Блок работает как в ручном, так и автоматическом режиме. В ручном режиме (ключ находится в
положении MANUAL) блок включается при помощи кнопок на передней панели. На выход
соответствующих каналов при этом поступает напряжение 220В для питания блоков системы.
В автоматическом режиме (ключ находится в положении AUTO) блок включается при помощи либо
таймера, встроенного в центральный процессор TW-010, либо при помощи программного
обеспечения (см. описания ITC-soft.pdf, ITC-prof.pdf).
Каждому блоку назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 8.
Для дистанционного управления (при помощи ПО), кроме функции (например, номер включаемого
канала) нужно указать еще и номер блока. Таким образом, в состав киберсистемы может входить до
8 таких блоков, каждый из которых управляется отдельно.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

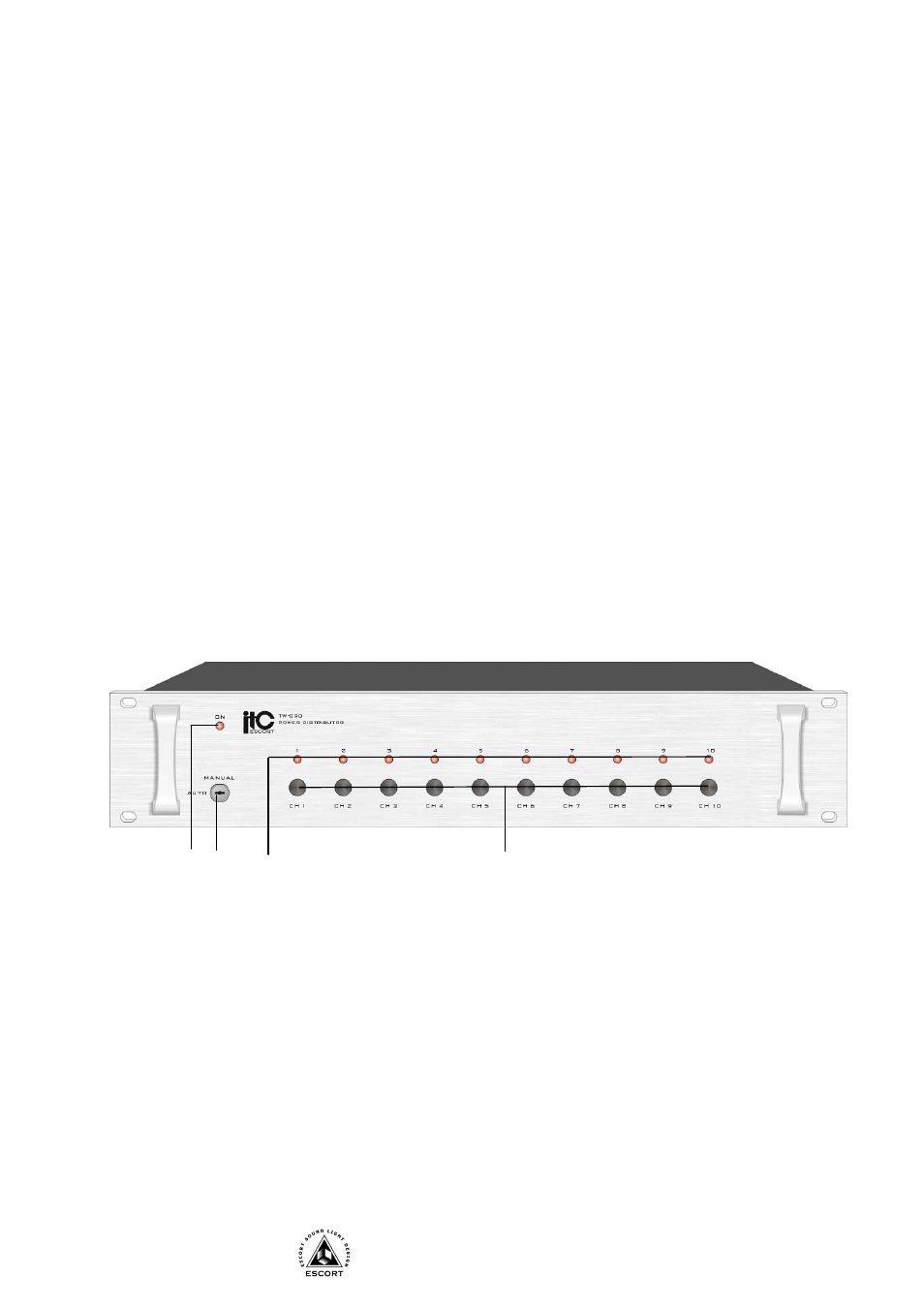

Передняя панель
1. ЗАМОК AUTO/MANUAL – Поворотом ключа выбирается нужный режим работы: MANUAL-
ручной. AUTO - автоматический.
2. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
3. ПЕРЕКЛЮЧАТЕЛЬ START/STOP – Выбор режима работы блока.
4. КНОПКИ CH1-CH10 – Включение/Выключение нужного канала.
Задняя панель
2 1 3 4
