5
группа компаний Эскорт, тел./факс: (495) 937-5341
e-mail: [email protected], http://www.escortpro.ru
6. Клемма поз.5 или поз. 6 соедините с сигнальным проводом громкоговорителя или в случае
коммутации через релейный блок с “+” выводом входных клемм реле. Во втором случае
сигнальный провод громкоговорителя соединяется с “+” выводом выходных клемм реле.
7. Клеммы поз.7 и поз.8 используются при работе усилителя с “низкоомными” акустическими
системами.
8. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
9. Перед включением установите регулятор уровня поз. 7 в нулевое положение (выкрутив против
часовой стрелки, до конца).
10. Включите питание сетевым выключателем поз.1. на передней панели. При этом должен
загореться светодиод поз. 2.
11. Отрегулируйте уровень звука при помощи регулятора поз. 7 на передней панели.
Технические характеристики
Напряжение питания 220 (+10% -15%) В АС, 50 Гц
Выходная мощность Т-61000/61500 1000/1500 Вт (RMS)
Потребляемая мощность Т-61000/61500 1500/2300 Вт
Уровень сигнала на линейном входе 0дБ~1В
Уровень сигнала на линейном выходе 0дБ~0,75В
Выходной сигнал (Напряжение/Сопротивление) 100В,70В~4-16 Ом
Частотный диапазон 50Гц-18кГц
Сигнал/Шум 105дБ
Температура функционирования +10’C +35’C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*502*132 мм
3
Вес Т-61000/61500, 33/35 кГ

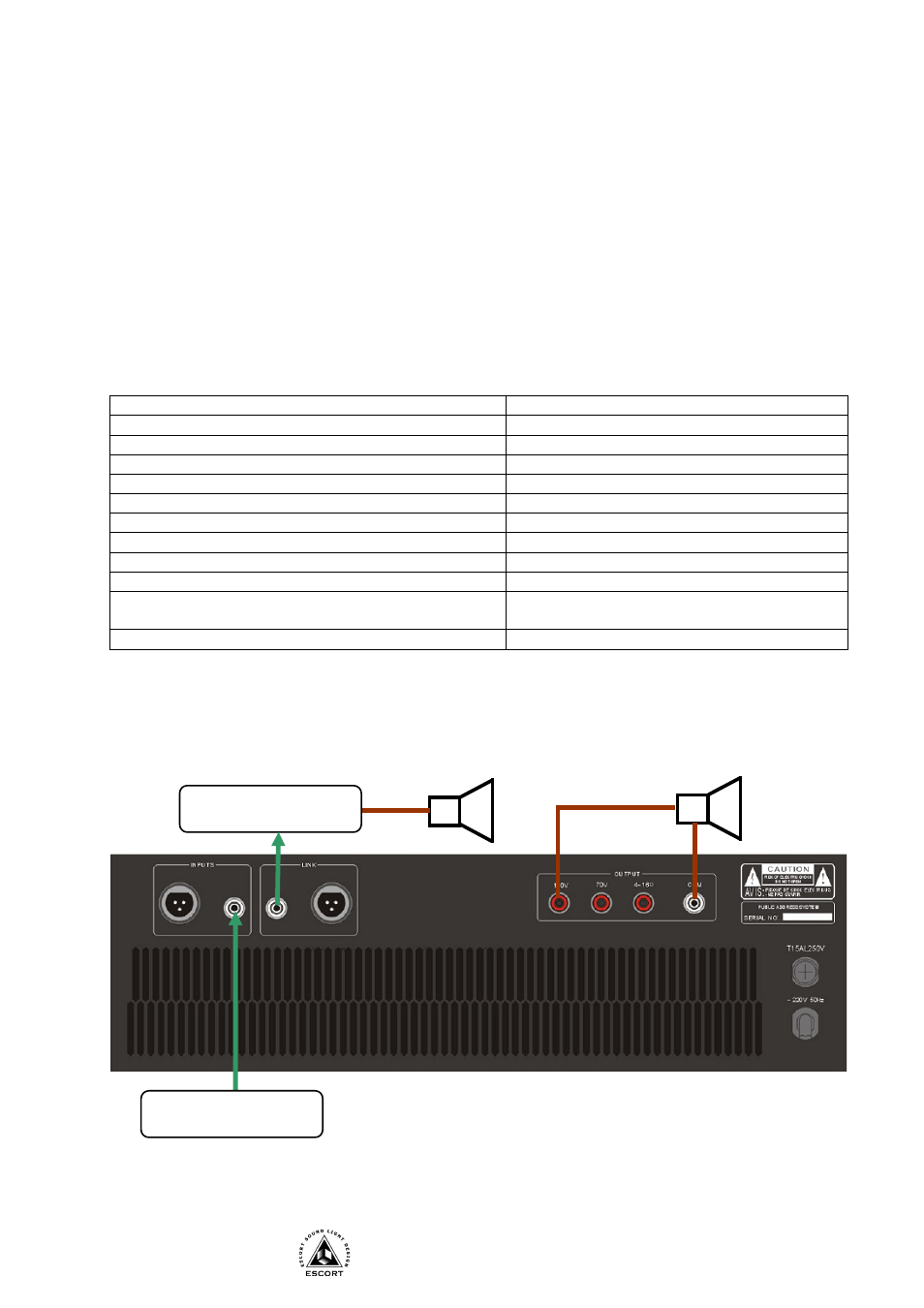

Типовая схема включения
Типовая схема включения
Усилитель мощн
Предусилитель
