схемы защиты и данный индикатор гаснет. Усилитель при этом необходимо выключить и
проверить входные/выходные условия усилителя.
ПРИМЕЧАНИЕ: В модели Т-61000 надпись PROT.
7. ИНДИКАТОР TEMP (ТЕМПЕРАТУРА) - Указывает на перегрев усилителя.

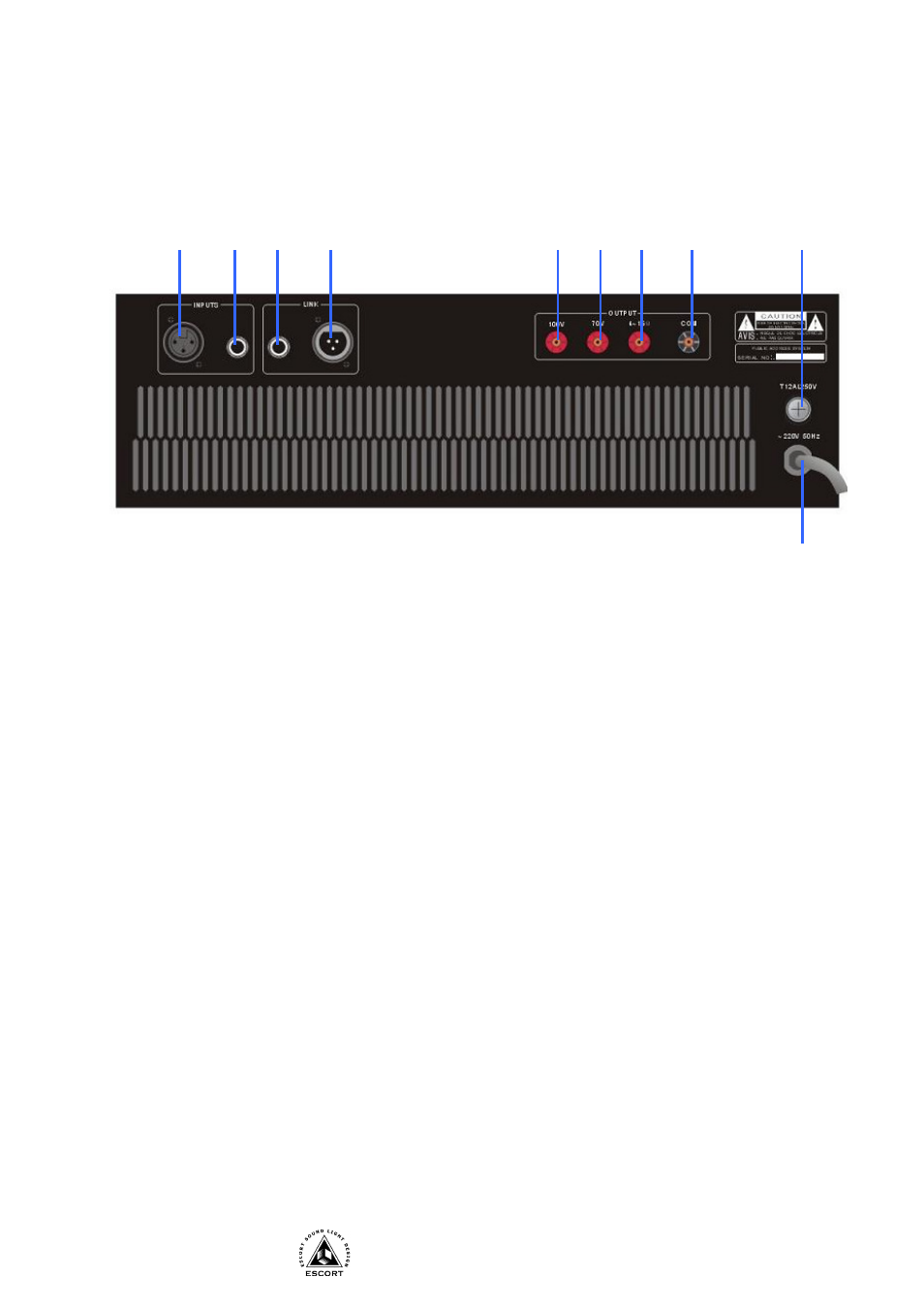

Задняя панель
1. ВХОД INPUT - Разъем (XLR) для подвода симметричного (балансного) входного сигнала на
усиление.
2. ВХОД INPUT - Разъем (TRS) для подвода симметричного (балансного) входного сигнала на
усиление.
3. ВЫХОД LINK - Разъем (TRS) для параллельного соединения аналогичного усилителя.
4. ВЫХОД LINK - Разъем (XLR) для параллельного соединения аналогичного усилителя.
5. ВЫХОДНАЯ КЛЕММА 100 V – Клемма для подключения сигнального провода линии 100 В
громкоговорителей.
6. ВЫХОДНАЯ КЛЕММА 70 V – Клемма для подключения сигнального провода линии 70 В
громкоговорителей.
7. ВЫХОДНАЯ КЛЕММА 4~16 Ω – Клемма для подключения сигнального провода линии 4~16 Ом
громкоговорителей.
8. ВЫХОДНАЯ КЛЕММА COM – Клемма для подключения общего провода линии
громкоговорителей.
9. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
10. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.10 блока (вход напряжения питания 220В).
3. К линейному входу поз.2 подключите выход источника звукового сигнала.
4. При необходимости линкования усилителей, линейный выход поз.3 соедините с линейным
входом поз. 2 другого усилителя.
5. Клемма поз.8 соедините с общим проводом громкоговорителя или в случае коммутации через
релейный блок с “-” выводом входных клемм реле. Во втором случае общий провод
громкоговорителя соединяется с “-” выводом выходных клемм реле.
ВНИМАНИЕ: Не допускается совместное использование 100В и низкоомных клемм
10
1
2
4
3
5
6
7
8
9
