7. ВХОД LINE – Гнездо (TRS) для подключения звукового устройства. Подача звукового сигнала на
данный вход, приглушает работу цифровых входов.
8. ИНДИКАТОР ВЫХОДНОГО УРОВНЯ - Индикатор показывает уровень выходного сигнала.

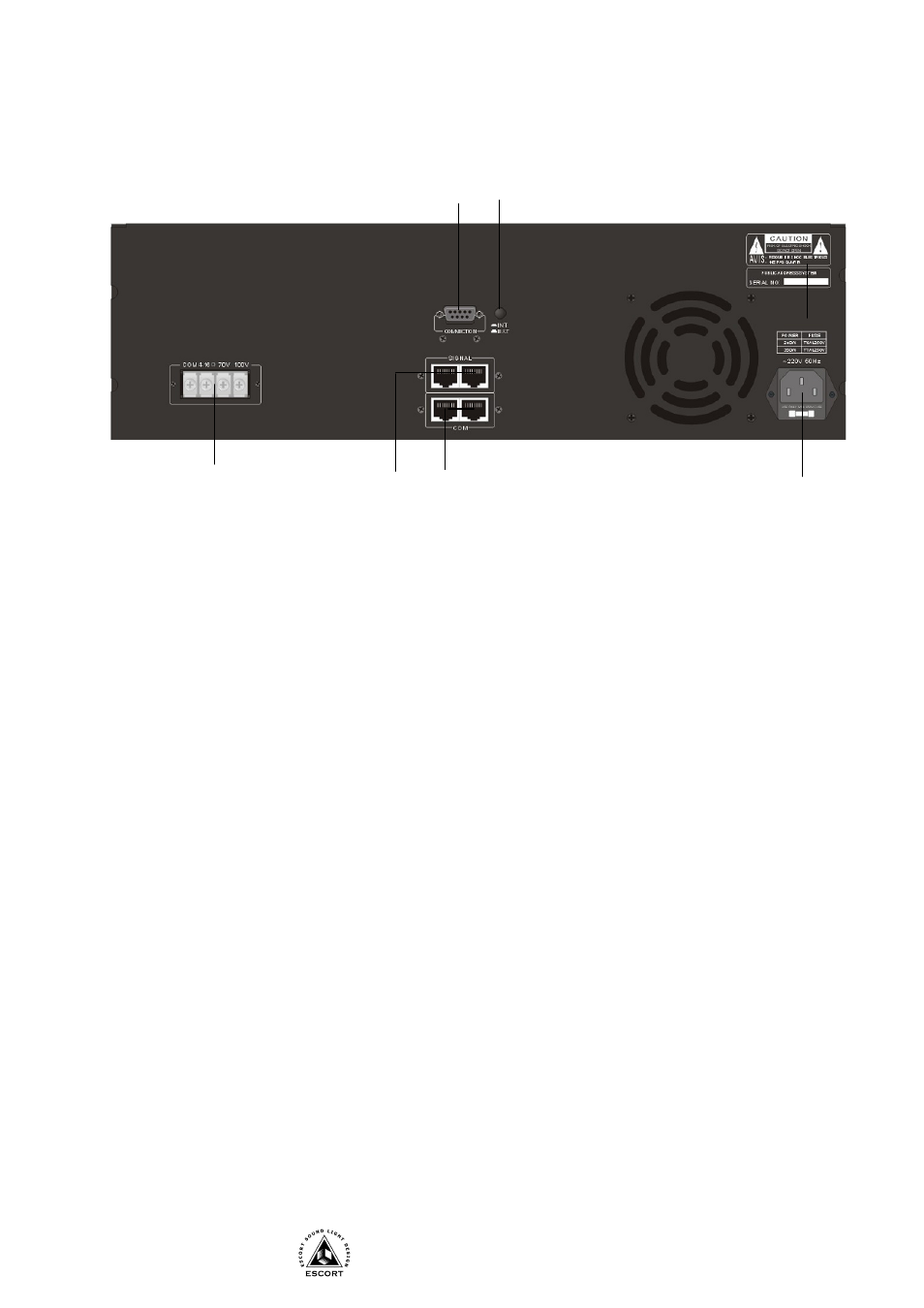

Задняя панель
1. ВЫХОДНЫЕ КЛЕММЫ OUTPUT - Клеммы для подключения громкоговорителей. Предусмотрены
следующие сопротивления (напряжения): 4~16 Ом, 70 В и 100 В. В любом случае используйте
громкоговорители с сопротивлением равным или большим обозначенного на усилителе.
2. ВХОД SIGNAL - Разъем (RG-45) для подвода входных звуковых сигналов для усиления
(содержит 4 звуковых канала 2,3,4,5) и для передачи звуковых сигналов на следующие
терминалы.
3. ВХОД COM - Разъем (RG-45) для подвода входного цифрового управляющего сигнала и 2-х
звуковых каналов (0,1) для усиления.
4. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
5. КНОПКА INT EXT – Кнопка для включения встроенного (INT) селектора каналов, или внешнего
(EXT), например TW-103.
6. CONNECTION – Разъем для подключения внешнего селектора каналов (например, TW-103).
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.6 блока (вход напряжения питания 220В).
3. Клеммы поз.1 соедините с проводом громкоговорителя. Сигнальный провод громкоговорителя
соединяется с “100В” клеммой, общий провод громкоговорителя соединяется с “СОМ” клеммой.
4. К входу поз.2 подключите MUZ выход блока TW-6250 (или распределителя TW-042).
5. К входу поз.3 подключите СОМ выход последнего блока центрального оборудования (или
распределителя TW-042) (см. схему подключения).
6. Выходы 4, 5 соедините с входами следующих терминальных усилителей (для последнего
терминального усилителя данные выходы не задействуются).
7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
8. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
2 1 3
4
5 6
