Назначение
Терминальные усилители киберсистемы TW-069/070 (далее – блок, усилитель) входит в состав
системы оповещения “ITC-ESCORT” и используется для построения систем автоматического
аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.
Усилитель предназначен для усиления звукового сигнала с целью его дальнейшей трансляции на
громкоговорители.
На вход усилителя поступает 2 вида сигналов от центральной системы:
1) Музыкальный сигнал (MUZ) - с целью дальнейшего усиления.
2) Цифровой управляющий сигнал (COM) – для дистанционного включения номера канала и
установки уровня звука в нем.
Выбрать номер канала и установить в нем нужный уровень можно также при помощи селектора-
аттенюатора встроенного в усилитель. Выходной каскад усилителя содержит трансформатор,
который дополнительно повышает напряжение усиленного сигнала.
К высоковольтным выводам усилителя необходимо подключать только специализированные
громкоговорители, содержащие трансформатор.
Кроме высоковольтных, усилитель также имеет стандартные “низкоомные” выводы, для
подключения стандартных акустических систем.
На передней панели усилителя имеются дополнительные аудио-разъемы, к которым можно
подключить микрофон и музыкальный источник. Сигнал от этих устройств, приглушит звук,
поступающий на цифровой вход от центральной системы.
При настройке, каждому усилителю назначается (прошивается) 3 адреса: 1) адрес устройства, 2)
адрес зоны, 3) адрес терминала. Эта процедура осуществляется при помощи дополнительного ПО
(см. описание ITC-prog.pdf).
Питание усилителя осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

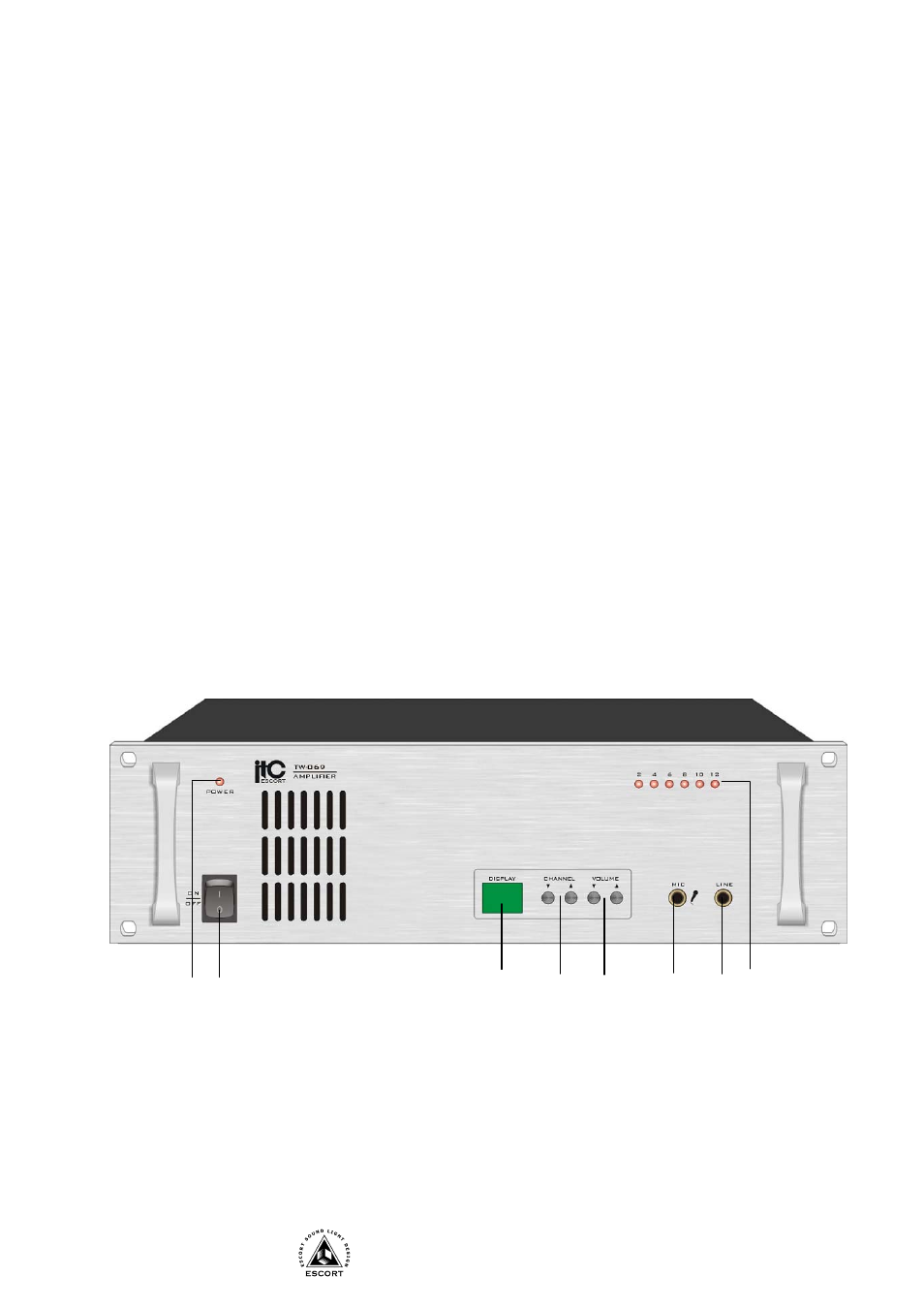

Передняя панель
1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
3. ЦИФРОВОЙ ДИСПЛЕЙ – Показывает номер звукового канала и уровень громкости в нем.
4. ВЫБОР КАНАЛА - Используются для выбора звукового канала ( от 1 до 5).
5. РЕГУЛЯТОРЫ ГРОМКОСТИ - Используются для настройки громкости выбранного звукового
канала.
6. ВХОД MIC – Гнездо (TRS) для подключения микрофона. Подача звукового сигнала на данный
вход, приглушает работу цифровых входов.
1
3 7 5 6 2
4 8
