6.
КНОПКА # - Нажатие этой кнопки, уменьшает уровень выходного звукового сигнала.
7.
ИНДИКАТОР BUZY – Индикатор занятости канала передачи.
8.
ДИСПЛЕЙ – На дисплее отображается следующая информация: номера зон, номера терминалов,
уровень звука.
9.
ИНДИКАТОР UZE – Индикатор загорается при нормальной работе.
10.
РАЗЪЕМ МИКРОФОНА – Разъем (XLRF) для подключения микрофона.
11.
ZONE – При помощи данной функции Вы можете выбрать номер зоны для передачи
сообщения.
12.
ALL – При помощи данной функции вы передать сообщение во все зоны одновременно.
13.
TERMINAL – При помощи данной функции Вы можете выбрать номер терминала для
передачи сообщения.
14.
TALK – При помощи данной устанавливается связь с любыми 3-мя микрофонными
консолями, присутствующими в системе.

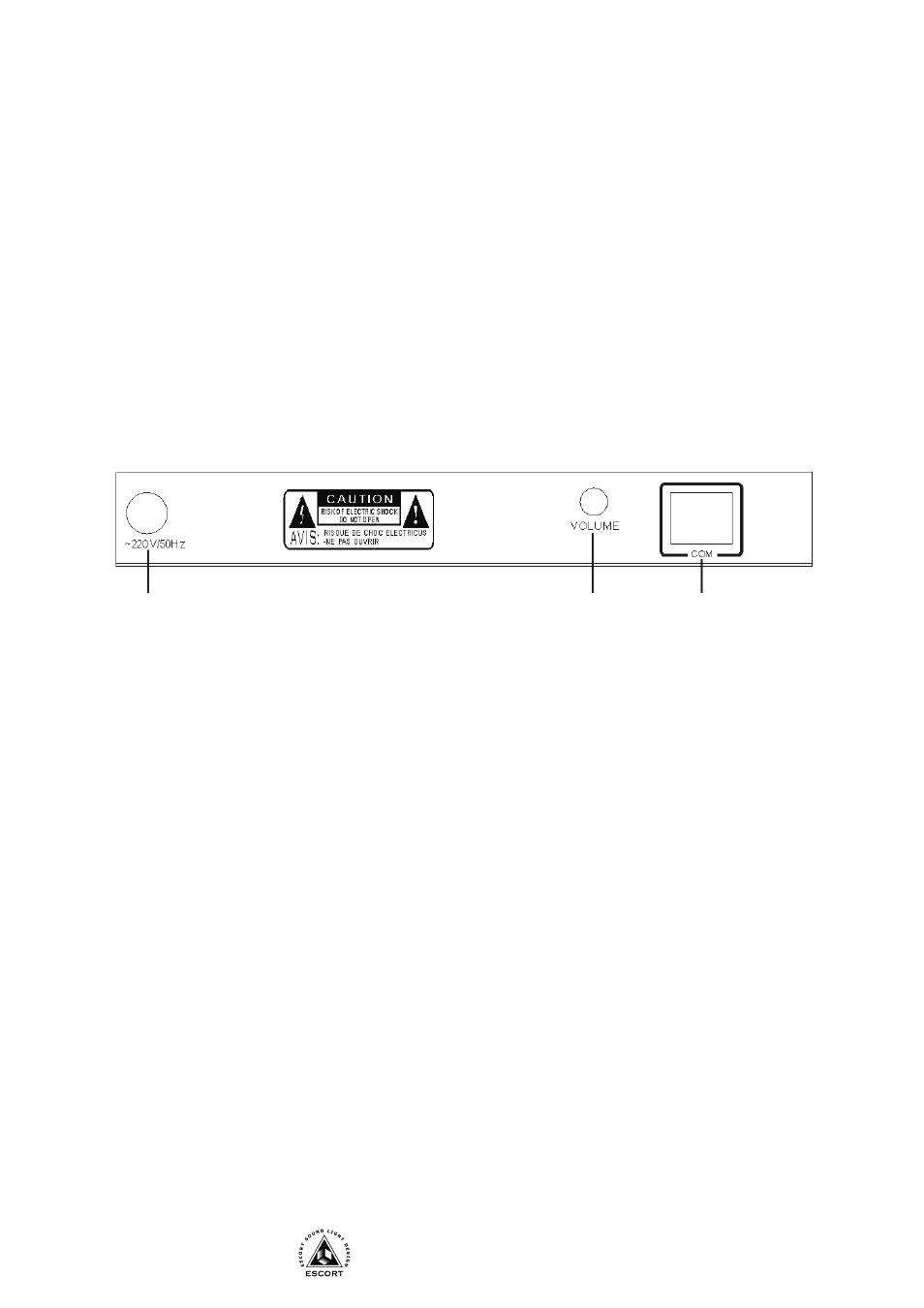

Задняя панель
1. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
2. РЕГУЛЯТОР ГРОМКОСТИ – Регулятор громкости встроенного контрольного громкоговорителя.
3. ВЫХОДНОЙ РАЗЪЕМ COM – Выходной сетевой порт, для подключения к центральному
оборудованию.
Порядок подключения
1. Расположите блок в месте, откуда будет осуществляться управление центральной системой.
2. Подключите шнур сети переменного тока поз.1 блока (вход напряжения питания 220В).
3. Разъем поз.3 соедините с соответствующим входом блока TW-5250S (он обязательно должен
быть в системе).
4. ВНИМАНИЕ: Каждой микрофонной консоли соответствует свой номер (заранее прошитый
адрес). Все входы контроллера пронумерованы. Каждая микрофонная консоль должна быть
подключена к номеру входа, соответствующему адресу консоли. Адрес консоли высвечивается
при включении консоли, пока она еще не подключена к блоку TW-5250S.
Смена адреса консоли
Вы можете изменить адрес консоли, установленный по умолчанию. Для установки нового адреса,
выполните следующие шаги:
1. При выключенном питании, удерживая кнопку * (поз.4), подайте питание. При этом консоль
перейдет в режим установки адреса.
2. Установите адрес кнопками поз 5.
3. Для завершения нажмите кнопку OK поз. 2.
4. Перезапустите консоль.
2
3
1
