Назначение
Микрофонная консоль киберсистемы ТW-012 (далее – консоль) входит в состав системы оповещения
“ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Микрофонная консоль - это устройство, совмещающее в себе функции селектора и микрофона.
Консоль управляет терминальными усилителями. При помощи консоли можно:
1) Выбрать конкретный терминальный усилитель.
2) Выбрать группу терминальных усилителей.
3) Выбрать все терминальные усилители.
4) Изменить уровень громкости.
5) Осуществить оповещение с микрофона в выбранных направлениях.
Для работы с консолью используется блок TW-5250S, который выполняет функцию распределителя
цифрового и аналогового сигнала от микрофонных консолей до терминальных усилителей.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в пластиковом корпусе, настольного исполнения.
Основные органы управления и коммутации

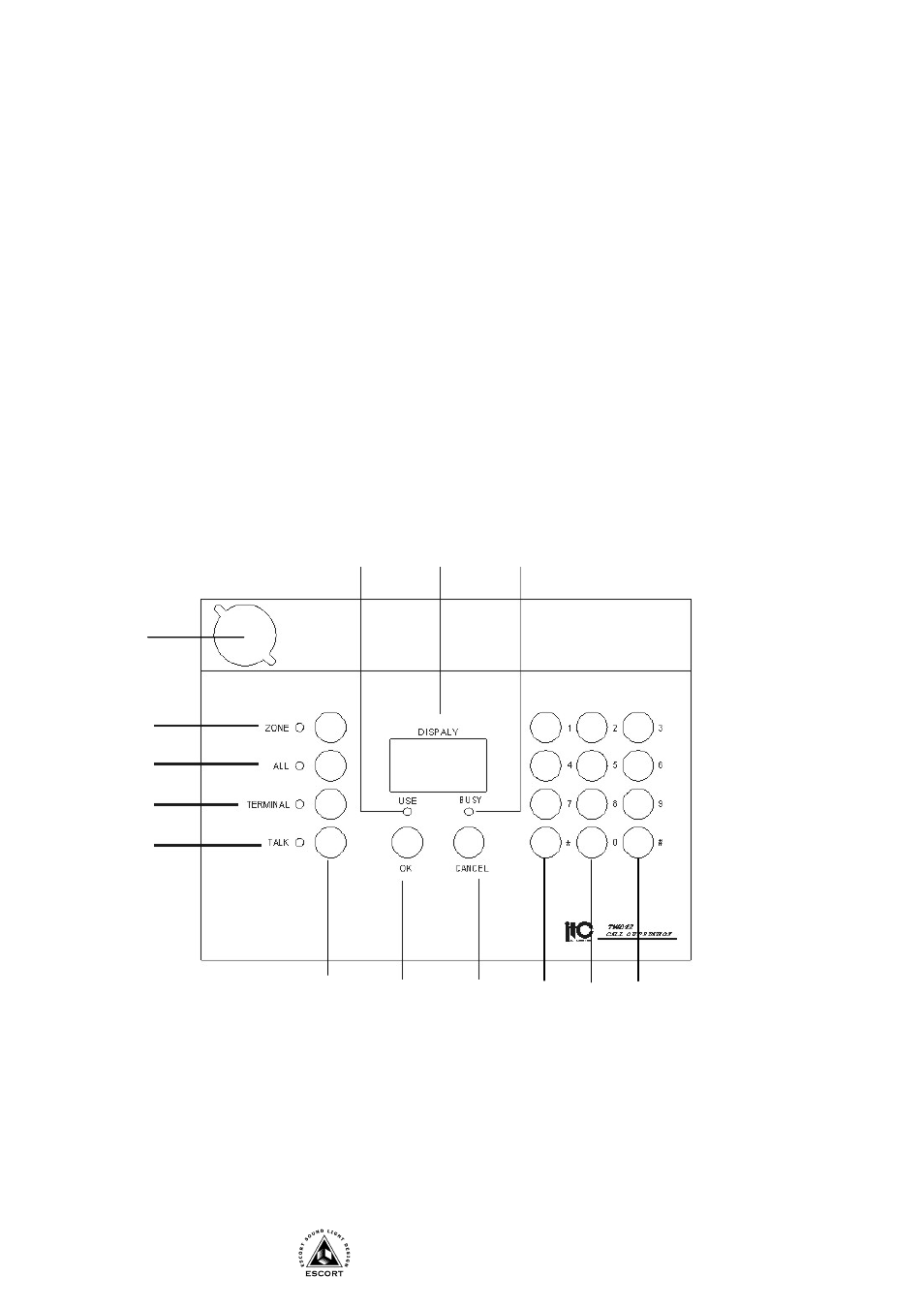

Передняя панель
1. КНОПКИ УПРАВЛЕНИЯ – Данными кнопками выбираются режимы работы (см. пункты
11,12,13,14).
2. КНОПКА OK - Нажатие этой кнопки, подтверждает выбранные режимы и подключает удаленные
терминалы.
3.
КНОПКА CANSEL - Нажатие этой кнопки, отменяет режим передачи сообщения.
4. КНОПКА * - Нажатие этой кнопки, увеличивает уровень выходного звукового сигнала.
5. КНОПКА 0 - При помощи кнопок (0-9) выбирается номер включаемой зоны или номер
включаемого терминала.
1 2 3 4 5 6
7 8 9
10
11
12
14
13
