2

группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690

e-mail: [email protected], http://www.escortpro.ru

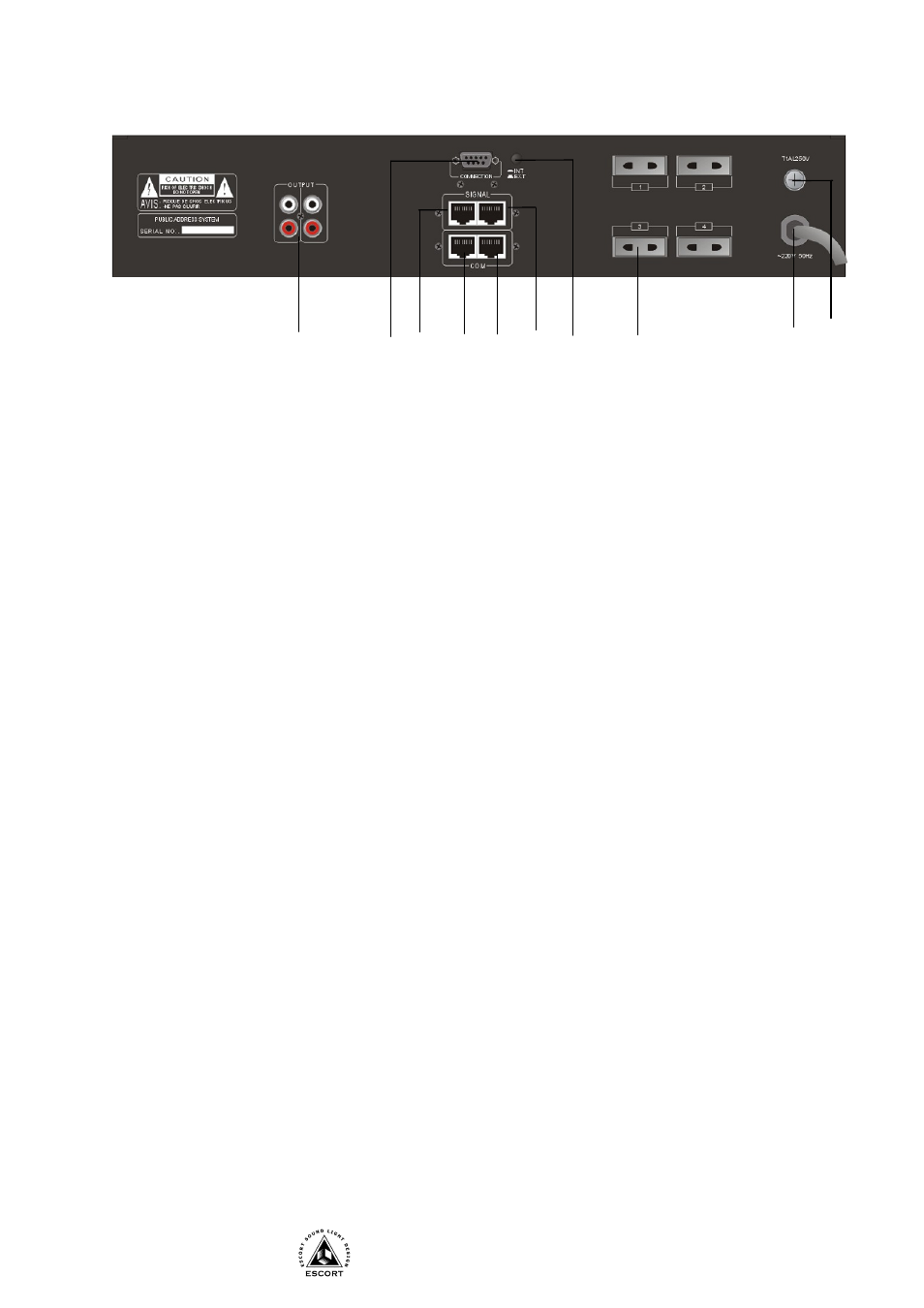

Задняя панель


1. КЛЕММЫ OUTPUT – Выход линейного сигнала (TRC).

2. CONNECTION – Разъем для подключения внешнего селектора каналов (например, TW-103).

3. ВХОД MUZ - Разъем (RG-45) для подвода входных звуковых сигналов для усиления (содержит 4

звуковых канала 2,3,4,5).

4. ВХОД COM - Разъем (RG-45) для подвода входного цифрового управляющего сигнала и 2-х

звуковых каналов (0,1) для усиления.

5. ВЫХОД COM - Разъем (RG-45) для передачи цифровых и звуковых сигналов на следующие

терминалы.

6. ВЫХОД MUZ - Разъем (RG-45) для передачи звуковых сигналов на следующие терминалы.

7. КНОПКА INT EXT – Кнопка для включения встроенного (INT) селектора каналов, или внешнего

(EXT), например TW-103.

8. РОЗЕТКИ 1-4 – Используются для дополнительного питания блоков. Напряжение присутствует

только при наличии входного сигнала.

9. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
10.

КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного

тока. При перегорании последнего, замените предохранителем того же типа. При

продолжительном выгорании обратитесь в службу ремонта.

Порядок подключения и функционирование

1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к

клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и

выводов напряжения питания сети 220В переменного тока была минимальной и не

пересекалась с низковольтными цепями внутри шкафа.

2. Подключите шнур сети переменного тока поз.7 блока (вход напряжения питания 220В).

3. Клеммы поз.1 соедините с линейным входом усилителя мощности или с другим устройством.

4. К входу поз.3 подключите MUZ выход блока TW-6250 (или распределителя TW-042).

5. К входу поз.4 подключите СОМ выход последнего блока центрального оборудования (или

распределителя TW-042) (см. схему подключения).

6. Выходы 5, 6 соедините с входами следующих терминальных блоков (для последнего

терминального блока данные выходы не задействуются).

7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения

необходимо проводить при выключенном автомате, через который напряжение питание

подается на данный блок.

8. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен

загореться светодиод поз. 1.


3

4

5

6

8

2

1

9

10

7
