Назначение
Распределитель сигналов киберсистемы TW-013 (далее – блок) входит в состав системы оповещения
“ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Блок предназначен для преобразования цифрового сигнала, поступающего его вход, в линейный
аудио-сигнал, формирующийся на выходе, для дальнейшего усиления.
На вход блока поступает 2 вида сигналов от центральной системы:
1) Музыкальный сигнал (MUZ) - с целью дальнейшего усиления.
2) Цифровой управляющий сигнал (COM) – для дистанционного включения номера канала и
установки уровня звука в нем.
Выбрать номер канала и установить в нем нужный уровень можно при помощи селектора-
аттенюатора встроенного в усилитель.
На передней панели блока имеются дополнительные аудио-разъемы, к которым можно подключить
микрофон и музыкальный источник. Сигнал от этих устройств, приглушит звук, поступающий на
цифровой вход от центральной системы (кроме аварийного канала).
При настройке, каждому распределителю назначается (прошивается) 3 адреса: 1) адрес устройства,
2) адрес зоны, 3) адрес терминала. Эта процедура осуществляется при помощи дополнительного ПО
(см. описание ITC-prog.pdf).
Питание блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

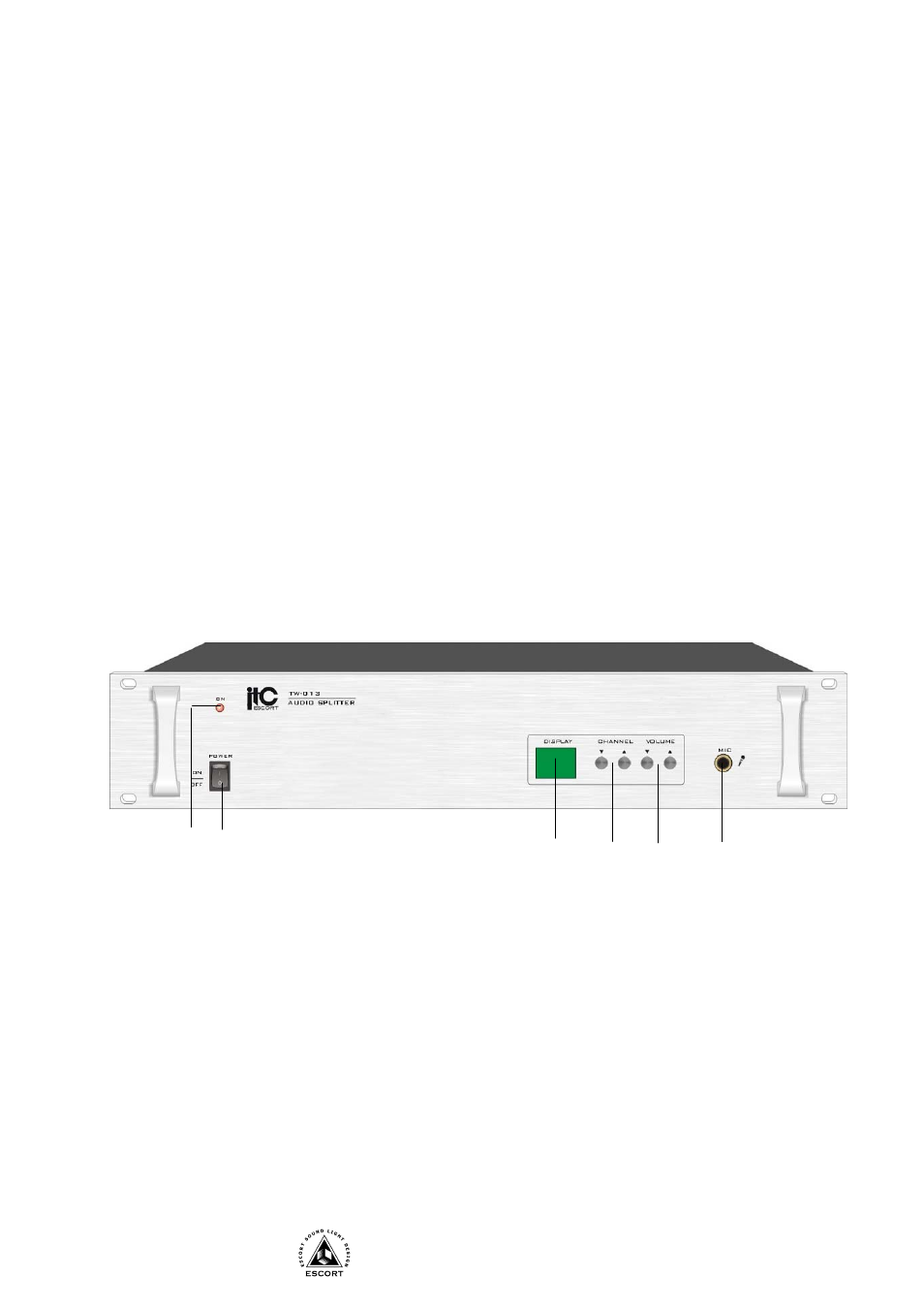

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ЦИФРОВОЙ ДИСПЛЕЙ – Показывает номер звукового канала и уровень громкости в нем.
4. ВЫБОР КАНАЛА - Используются для выбора звукового канала ( от 1 до 5).
5. РЕГУЛЯТОРЫ ГРОМКОСТИ - Используются для настройки громкости выбранного звукового
канала.
6. ВХОД MIC – Гнездо (TRS) для подключения микрофона. Подключение разъема блокирует
цифровые входы.
2 1 3 4 5 6
