Задняя панель – Инструкция по эксплуатации ESCORT GROUP Itc Escort T-6232
Страница 5
4
4.
КНОПКА ВКЛЮЧЕНИЯ ЭКСТРЕННОГО СООБЩЕНИЯ – При нажатии данной кнопки
происходит отключение выбранных зон для подачи экстренного сообщения при помощи
дополнительного устройства подключенного к данному блоку.
5.
КНОПКА ВКЛЮЧЕНИЯ ВСЕХ ЗОН - Нажатие этой кнопки включает все зоны встроенного
селектора.
6.
КНОПКИ ВКЛЮЧЕНИЯ ЗОН – При нажатии этих кнопок происходит включение зон
встроенного селектора.
7.
ИНДИКАТОРЫ ВКЛЮЧЕННЫХ ЗОН -Индикатор загорается при включении кнопок поз.6.
8.
ЦИФРОВОЕ ТАБЛО – Данное табло отражает меню текущего состояния, а также отображает
процесс управления и программирования данным блоком.
9.
НАВИГАЦИОННАЯ КНОПКА (ВЛЕВО) – Нажатием данной кнопки осуществляется движение
по меню влево.
10. НАВИГАЦИОННАЯ КНОПКА (ВВЕРХ) – Нажатием данной кнопки осуществляется движение
по меню вверх.
11. НАВИГАЦИОННАЯ КНОПКА (ВНИЗ) – Нажатием данной кнопки осуществляется движение
по меню вниз.
12. НАВИГАЦИОННАЯ КНОПКА (ENTER) – Нажатие данной кнопки подтверждает выбранное из
меню событие.
13. НАВИГАЦИОННАЯ КНОПКА (ВПРАВО) – Нажатием данной кнопки осуществляется
движение по меню вправо.
14. КНОПКА (SWIFT) – Кнопка быстрого доступа к запасной (5) программе.
15. КНОПКА МР3 – Нажатием данной кнопки осуществляется включение мр3-сообщений. При
нажатии данной кнопки появится меню, дальнейшие действия в котором необходимо
осуществлять при помощи навигационных клавиш поз. 9-13.
16. КНОПКА PW1 PW4 – Нажатием данных кнопок осуществляется подача напряжения 220В на
выходные розетки CH1-СH4.

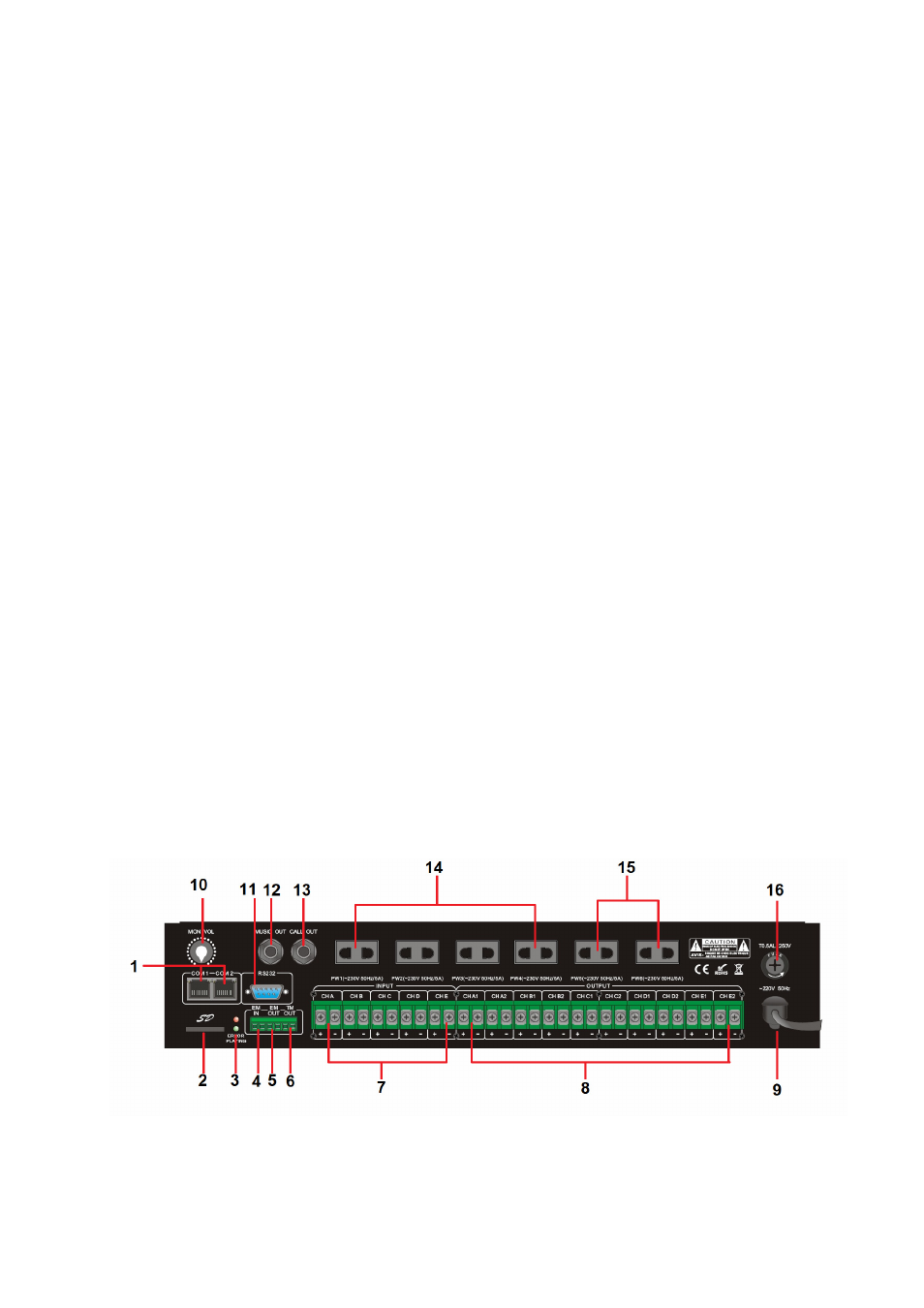

Задняя панель
1.
РАЗЪЕМЫ СОМ1 СОМ2 – Порты для управления внешними селекторами (типа Т-6202).
2.
РАЗЪЕМ SD – для подключения FLASH карты.
