3
Назначение
Программируемый таймер Т-6232
(далее – блок) входит в состав системы оповещения “ITC-ESCORT”
и используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок работает как в ручном, так и в автоматическом режимах и выполняет функции, как
таймера, так и селектора зон. Имеется возможность дистанционного управления с помощью
компьютера, через 232 протокол.
Как селектор зон, данный блок коммутирует 100В выходы усилителей к 10-ти линиям
громкоговорителей. К данному блоку может быть подключено до 5-ти усилителей мощности.
Мощность каждого усилителя не должна превышать 1500Вт.
Как недельный таймер, данный блок включает следующие функции:
1) Автоматическое включение/выключение напряжения 220В по 4 каналам.
2) Активация всех зон, при возникновении пожара.
3) Возможность хранения и автоматического воспроизведения mp3-файлов.
4) Управление встроенным селектором.
5) Управление дополнительными селекторами зон (Т-6202 до 15 шт.).
Блок имеет удобный интерфейс для ручного управления, программирования и визуального
контроля.
При помощи данного блока можно создать, до 4-х программ (+5-я оперативная программа), по 200
событий в каждой, с возможностью ежесекундного включения
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

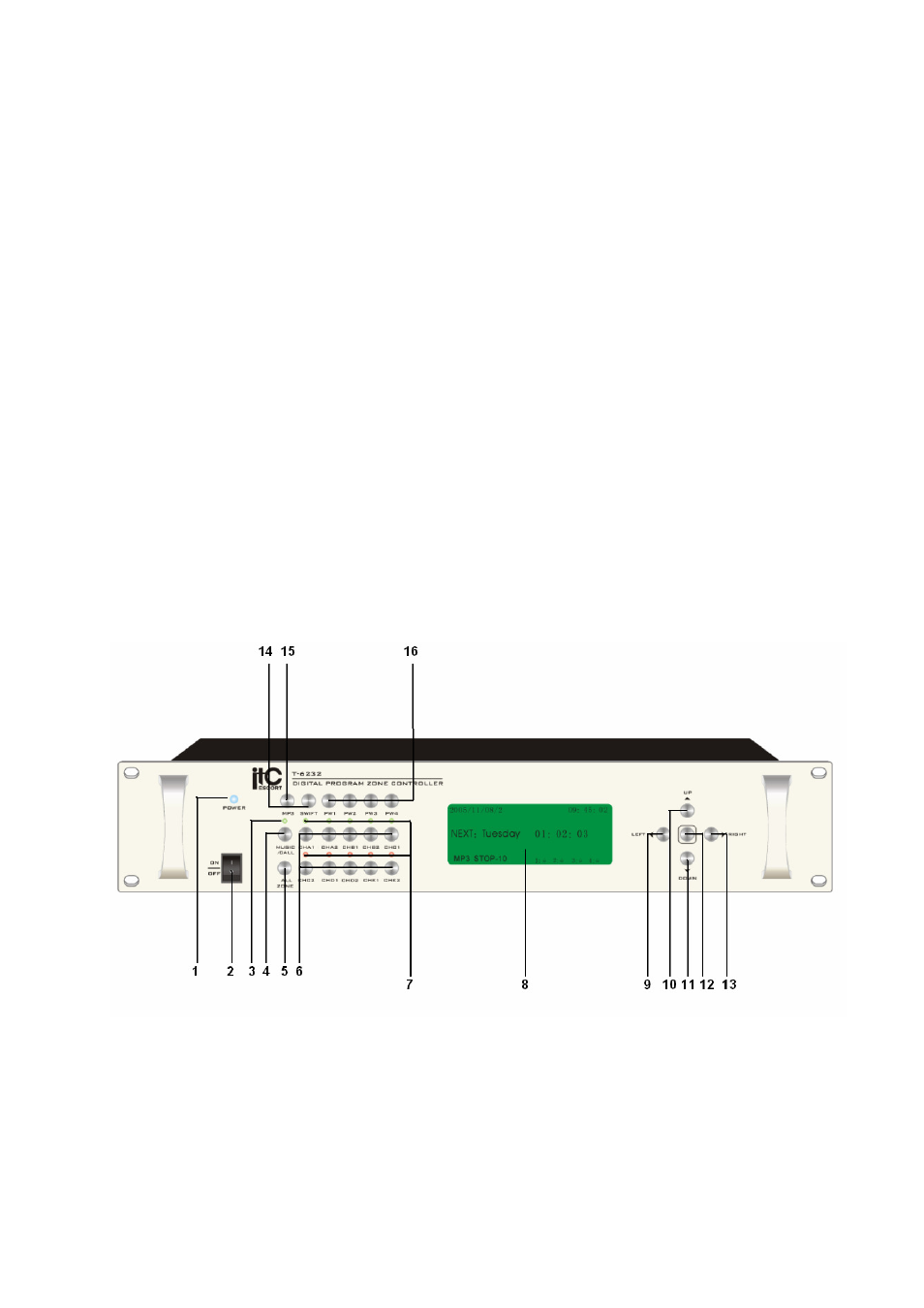

Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное
устройство.
3.
ИНДИКАТОР ВКЛЮЧЕНИЯ ЭКСТРЕННОГО СООБЩЕНИЯ -Индикатор загорается при
нажатии кнопки поз.4.
