6. При необходимости линкования усилителей, линейный выход поз.5 соедините с линейным входом
усилителя.
7. Клеммы поз.6 соедините 5 линиями громкоговорителей.
8. В случае одно зонного использования, клеммы поз.9 соедините с линией громкоговорителей
(100В с сигнальным проводом громкоговорителя или в случае коммутации через релейный блок с
“+” выводом входных клемм реле), (COM с общим проводом громкоговорителя или в случае
коммутации через релейный блок с “-” выводом входных клемм реле).
9. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо
проводить при выключенном автомате, через который напряжение питание подается на данный
блок.
10. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
11. Отрегулируйте уровень звука при помощи регуляторов поз. 3,4,7 на передней панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Выходная мощность ТI-60/120 60/120 Вт (RMS)
Количество зон 5
Потребляемая мощность ТI-60/120 100/200 Вт
Выходной сигнал (Напряжение/Сопротивление) 100В,70В~4-16 Ом
Сигнал/Шум
105дБ
Уровень на микрофонном входе 2мВ/600ом
Уровень сигнала на линейном входе 150мВ/15кОм
Уровень сигнала на линейном выходе
0дБ~0,75В
Частотный диапазон 50Гц-18кГц
Температура функционирования
+10’C +35’C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*350*66 мм
2
Вес ТI-60/120, 14/15 кГ

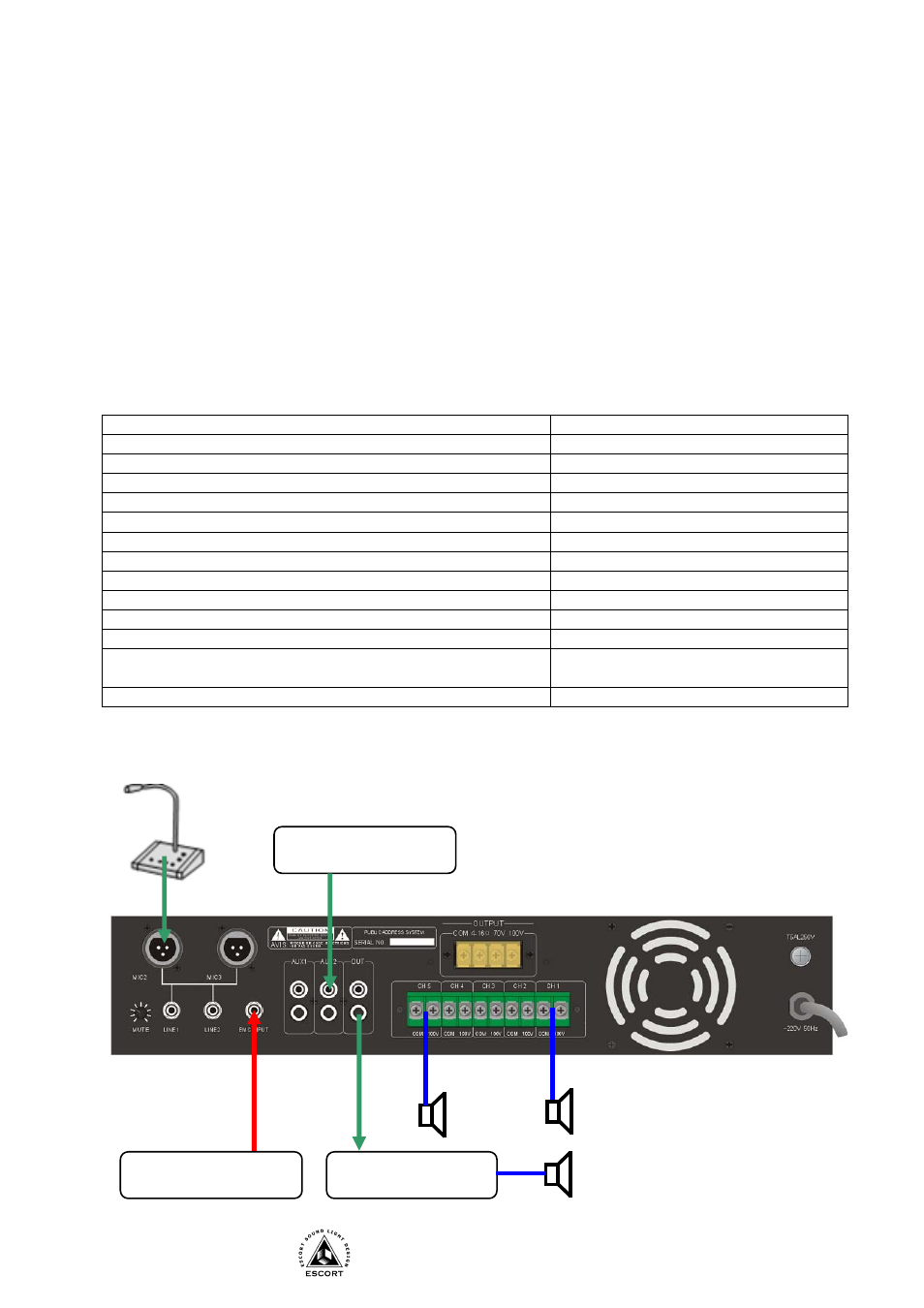

Типовая схема включения
CD-проигрыватель
Усилитель Аварийная панель
