9. КНОПКИ СЕЛЕКТОРА ЗОН - Используются для соединения выхода усилителя с
громкоговорителями по отдельности и вместе.
10.
ИНДИКАТОР ВЫХОДНОГО УРОВНЯ - Индикатор показывает уровень выходного сигнала.
Индикатор HOT указывает на готовность усилителя к работе. Индикатор ABNOR указывает на
включение схемы защиты и работу усилителя при перегрузке или перегреве. Проверьте
входные/выходные условия усилителя.

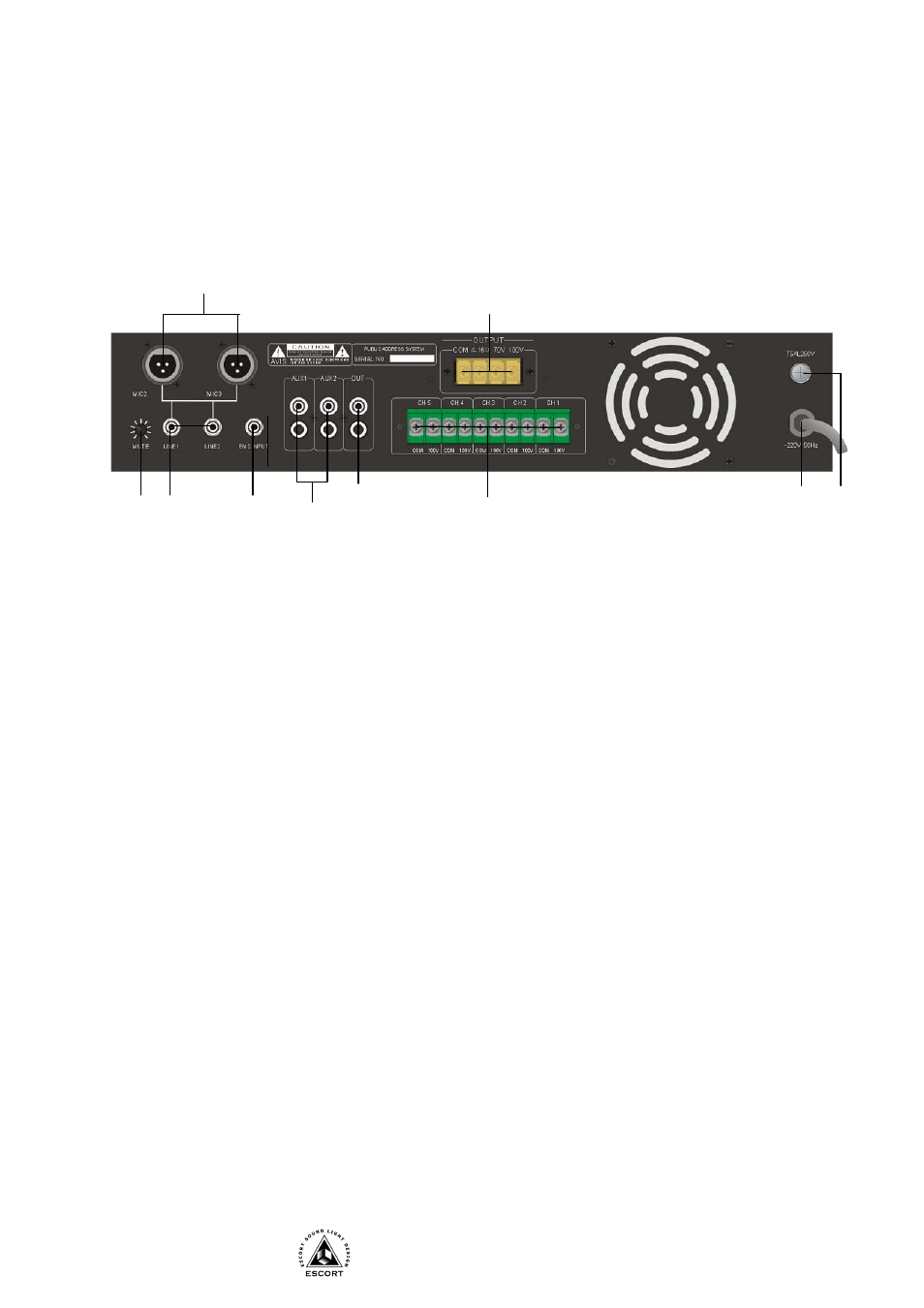

Задняя панель
1. РЕГУЛЯТОР ПРИОРИТЕТА MUTE - Регулятор управляет уровнем входного сигнала, поданного
на приоритетный вход 8 (MIC 1) по отношению к остальным входам. В крайнем правом
положении сигнал на входе 8 подавляет все остальные.
2. ВХОДЫ LINE1 LINE2 - Разъемы (RCA) для подключения звуковых источников.
3. ВХОДЫ EMC INPUT - Разъемы (TRS) для подключения оборудования для аварийного вещания.
По поступлению сигнала сигналы с остальных входов (кроме 7 (MIC 1)) подавляются. Нет
необходимости уменьшать уровни сигналов при необходимости сделать объявление через этот
вход.
4. ВХОДЫ AUX 1~2 - Разъемы (RCA) для подключения тюнера, магнитофона, проигрывателя
компакт-дисков и т.п. Левый и правый каналы объединяются внутри и далее используются как
моно сигналы.
5. ЛИНЕЙНЫЙ ВЫХОД OUT - Разъемы (RCA) для подключения внешнего усилителя мощности.
6. ВЫХОДНЫЕ КЛЕММЫ CH 1 ~ CH 5 - Клеммы для подключения 100В линий
громкоговорителей.
7. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
8. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
9. ВЫХОДНЫЕ КЛЕММЫ OUTPUT - Клеммы для подключения громкоговорителей.
Предусмотрены следующие сопротивления (напряжения): 4~16 Ом, 70 В и 100 В. В любом
случае используйте громкоговорители с сопротивлением равным или большим обозначенного
на усилителе.
10. ВХОДЫ MIC 2~3 - Разъемы (XLR) для подключения микрофонов.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не пересекалась
с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.7 блока (вход напряжения питания 220В).
3. К линейному входу поз.4 подключите выход источника звукового сигнала.
4. К микрофонному входу поз.10 подключите микрофон.
5. К аварийному входу поз.3 подключите выход источника аварийного сообщения.
3
4
8
1
10
9
5
6
7
2
