7. РЕГУЛЯТОР MASTER VOL - Используется для общей регулировки громкости.
8. ВХОД MIC 1 – Гнездо (TRS) для подключения приоритетного микрофона. Подключение разъема
блокирует входы 4 (EMC INPUT); по поступлению сигнала подавляет сигналы с остальных входов
(если регулятор 2 (MUTE) активирован) или смешивается с ними. Нет необходимости уменьшать
уровни сигналов при необходимости сделать объявление через этот вход.
9. КНОПКИ СЕЛЕКТОРА ЗОН - Используются для соединения выхода усилителя с
громкоговорителями по отдельности и вместе.
10.
ИНДИКАТОР ВЫХОДНОГО УРОВНЯ - Индикатор показывает уровень выходного сигнала.
Индикатор HOT указывает на готовность усилителя к работе. Индикатор ABNOR указывает на
включение схемы защиты и работу усилителя при перегрузке или перегреве. Проверьте
входные/выходные условия усилителя.

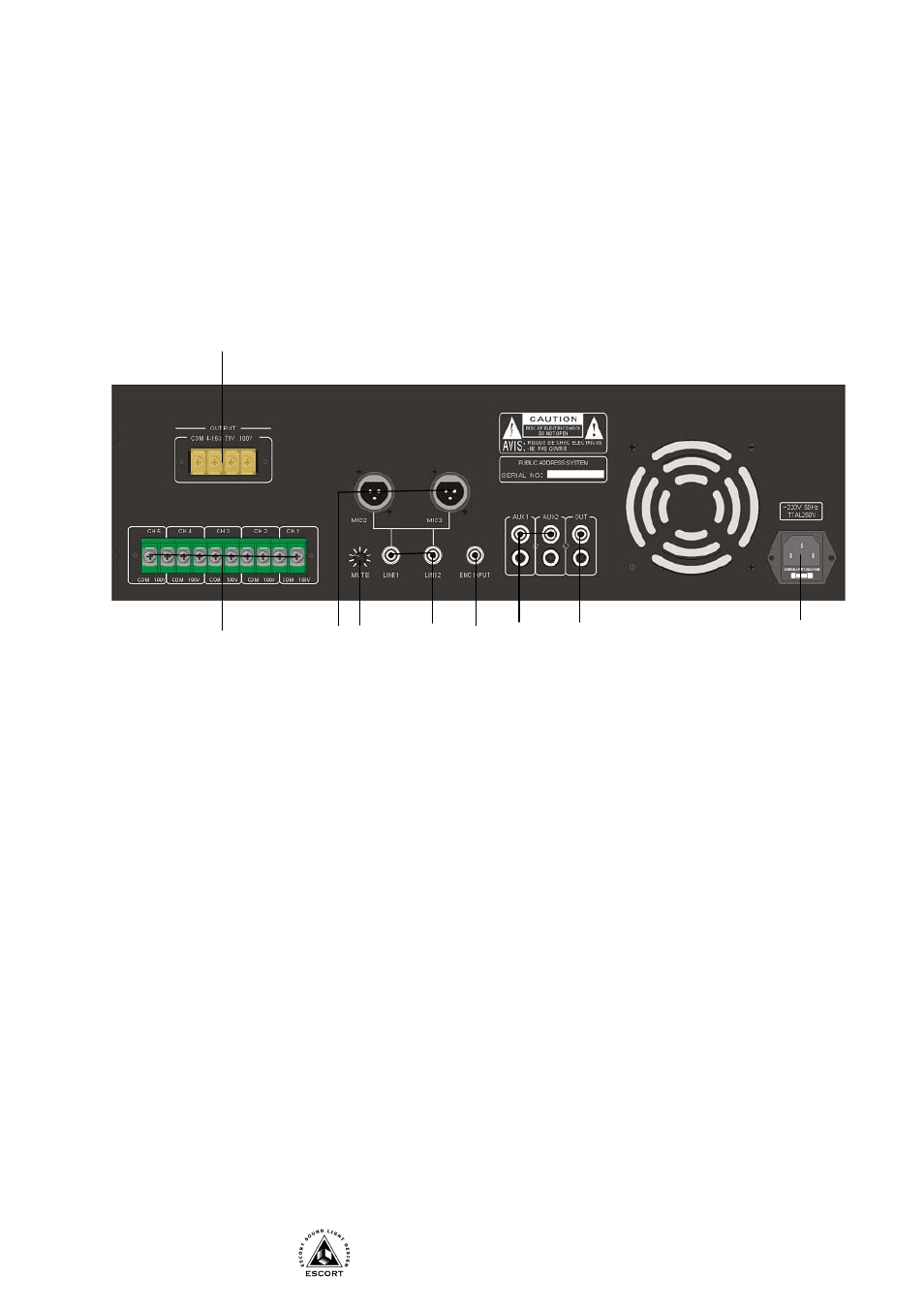

Задняя панель
1. ВЫХОДНЫЕ КЛЕММЫ CH 1 ~ CH 5 - Клеммы для подключения громкоговорителей через
селектор зон 8. Предусмотрены следующие сопротивления (напряжения): 4~16 Ом, 70 В и 100 В.
В любом случае используйте громкоговорители с сопротивлением равным или большим
обозначенного на усилителе
2. ВХОДЫ MIC 2~3 - Разъемы (TRS) для подключения микрофонов.
3. РЕГУЛЯТОР ПРИОРИТЕТА MUTE - Регулятор управляет уровнем входного сигнала, поданного
на приоритетный вход 7 (MIC 1) по отношению к остальным входам. В крайнем правом
положении сигнал на входе 7 подавляет все остальные.
4. БАЛАНСНЫЕ ВХОДЫ LINE1, LINE2 - Разъемы (TRS) для подключения звуковых источников.
5. ВХОД EMC INPUT - Разъем (TRS) для подключения оборудования для аварийного вещания. По
поступлению сигнала сигналы с остальных входов (кроме 7 (MIC 1)) подавляются. Нет
необходимости уменьшать уровни сигналов при необходимости сделать объявление через этот
вход.
6. ВХОДЫ AUX1 AUX2 - Разъемы (RCA) для подключения тюнера, магнитофона, проигрывателя
компакт-дисков и т.п. Левый и правый каналы объединяются внутри и далее используются как
моно сигналы.
7. ЛИНЕЙНЫЙ ВЫХОД OUT - Разъемы (RCA) для подключения внешнего усилителя мощности.
8. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
9. ВЫХОДНЫЕ КЛЕММЫ OUTPUT - Клеммы для подключения громкоговорителей. Предусмотрены
следующие сопротивления (напряжения): 4~16 Ом, 70 В и 100 В. В любом случае используйте
громкоговорители с сопротивлением равным или большим обозначенного на усилителе.
3 4
8
1
9
5
6
7
