Назначение
Трансляционные усилители ТI-240/350 (далее – усилитель или блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок снабжен встроенным селектором на 5 зон. К его выходу можно подключить до 5 линий
громкоговорителей. Нужная линия выбирается нажатием кнопки на передней панели.
Данный блок предназначен для микширования и усиления звукового сигнала с целью его
дальнейшей трансляции на линии громкоговорителей.
К данному блоку может быть подключено до 4-х источников аудио сигнала, 2 из которых
приоритетные.
К блоку также можно подключить до 3-х микрофонов, один из которых имеет приоритет над другими
микрофонами и аудио источниками.
Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.
Самый высокий приоритет в данном блоке имеют аварийные входы (EMC) на задней панели.
При подаче на эти входы аудио сигнала (например: от аварийного источника) он поступает на
выход, приглушая сигналы со всех входов.
Выходной каскад усилителей содержит трансформатор, который дополнительно повышает
напряжение усиленного сигнала. Это необходимо для минимизации потерь.
К высоковольтным выводам усилителя необходимо подключать только специализированные
громкоговорители, содержащие трансформатор.
Кроме высоковольтных, усилитель также имеет стандартные “низкоомные” выводы, для
подключения стандартных акустических систем.
Регулировка усиления осуществляется при помощи регулятора на передней панели блока.
Питание усилителя осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

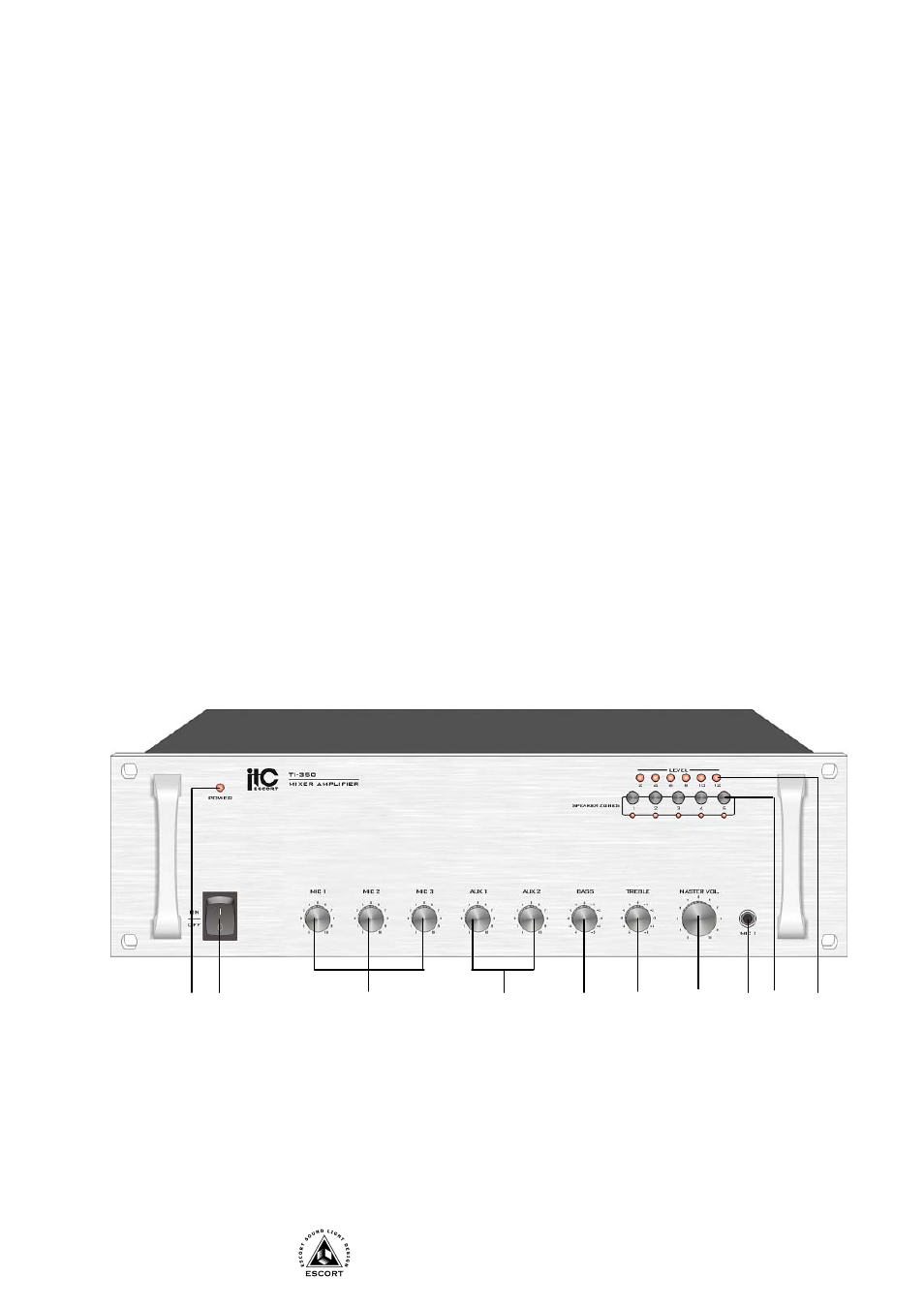

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. РЕГУЛЯТОРЫ MIC 1~3 - Используются для настройки громкости входного сигнала для
микрофонных входов.
4. РЕГУЛЯТОРЫ AUX 1~2 - Используются для настройки громкости входного сигнала для
линейных входов.
5. РЕГУЛЯТОР BASS (ТЕМБР) - Изменяет тембр звучания на нижних частотах на ±10 дБ.
6. РЕГУЛЯТОР TREBLE (ТЕМБР) - Изменяет тембр звучания на верхних частотах на ±10 дБ.
1 2 3 4 5 6 7 8 9 10
