выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.7 блока (вход напряжения питания 220В).
3. К входу поз.6 подключите 100В линию.
4. К клеммам поз.5 подключите линейные входы усилителей. Питание на усилитель можно подать
с клеммы поз.8.
5. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
6. Включите питание сетевым выключателем поз.1. на передней панели. При этом должен
загореться светодиод поз. 2.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 10 Вт
Уровень сигнала на входе 100В
Уровень сигнала на выходе 0,7,1,1,2В
Частотный диапазон 100-18000Гц
Температура функционирования +1°C +50°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*128*45 мм
1
Вес, 3,3 кГ

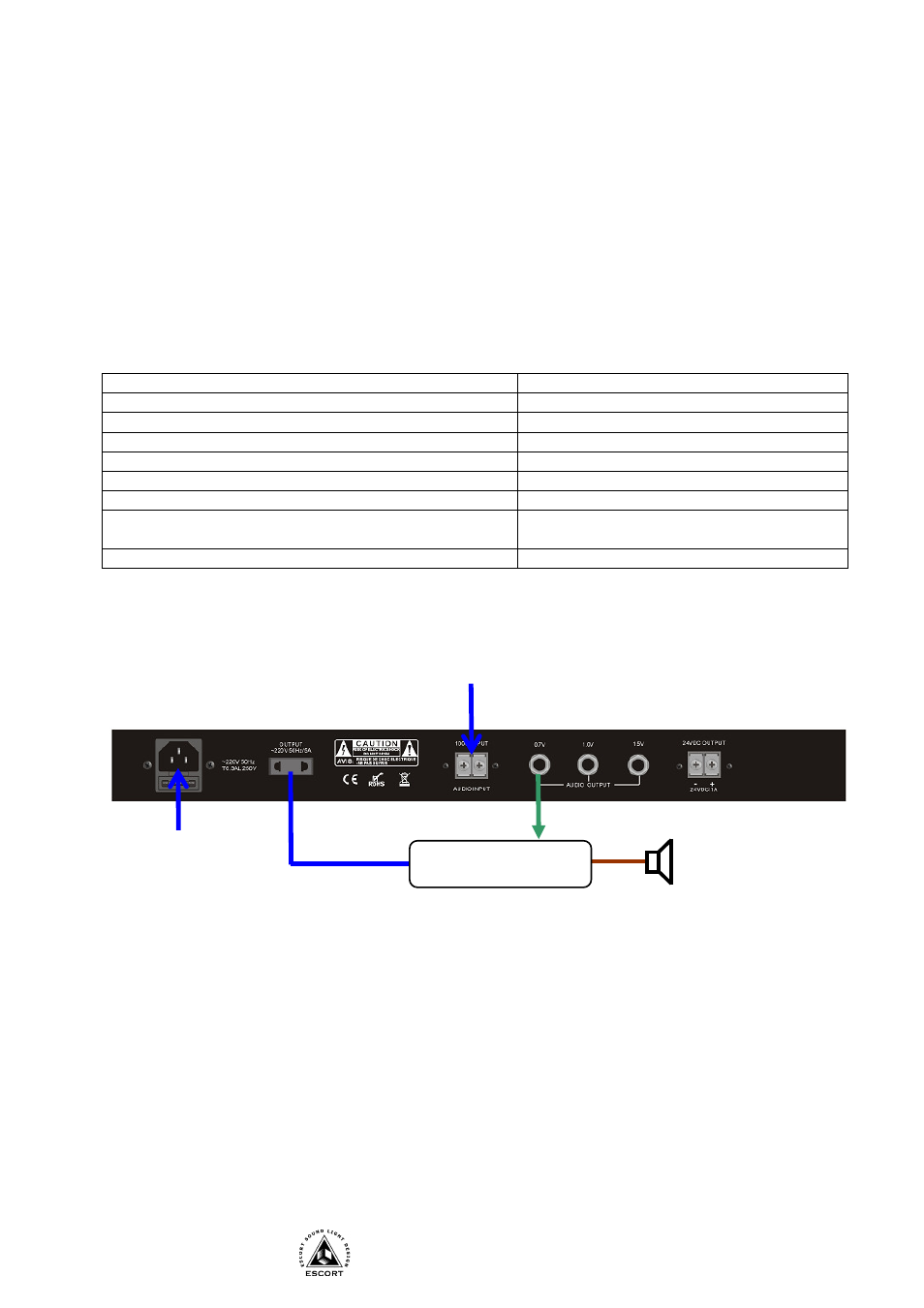

Типовая схема включения
Усилитель
Вход от 100В линии
Выход 220В Питание 220В
0,7В
