Назначение
Преобразователь сигнала Т-6241 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”
и используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок преобразует 100В звуковой сигнал на входе в линейный аудио сигнал на выходе, с
целью его дальнейшего преобразования.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации
Передняя панель

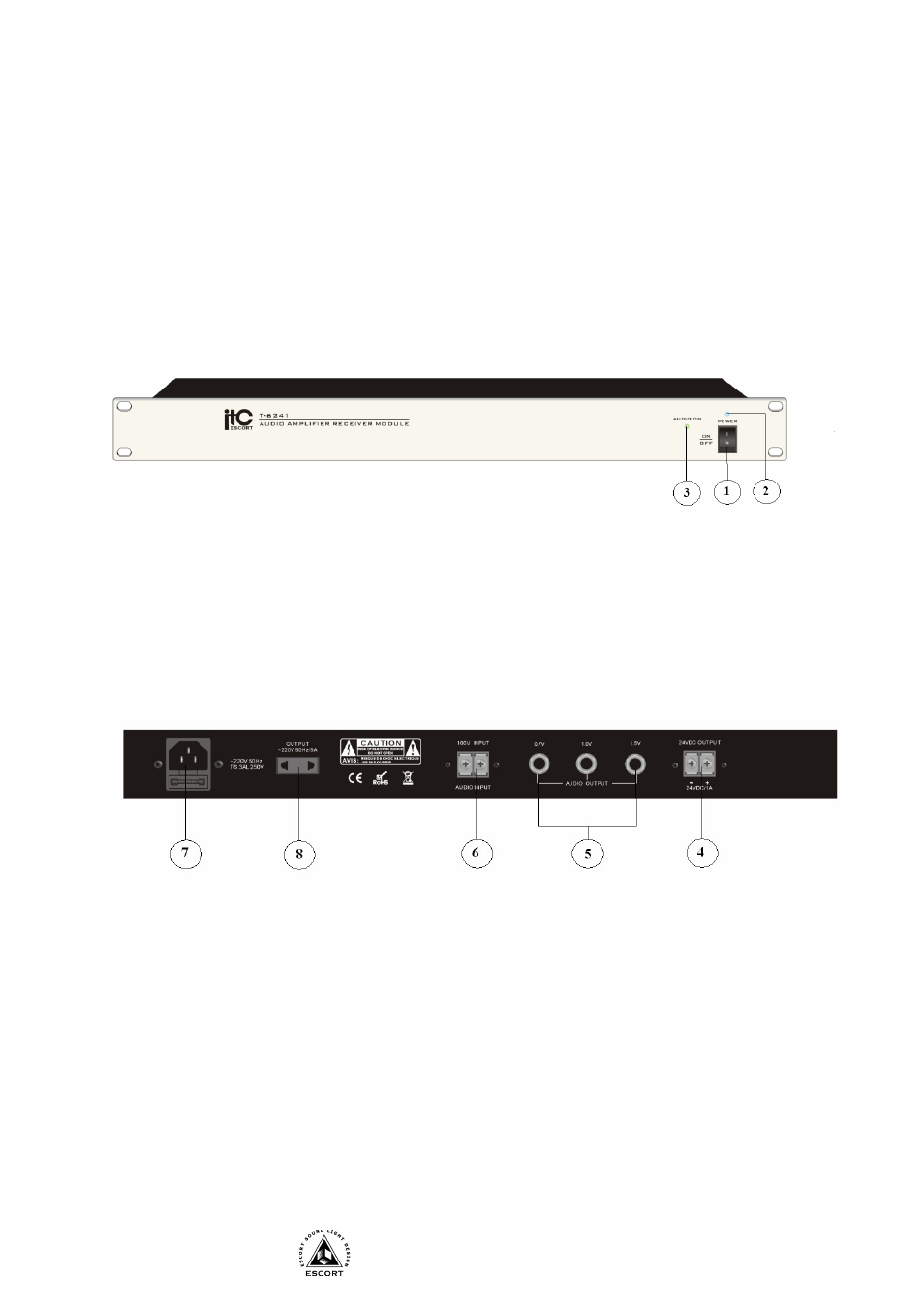

1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
3. ИНДИКАТОР SIGNAL (СИГНАЛ) – Индикатор наличия 100В сигнала на входе.
Задняя панель
4. РАЗЪЕМ 24V OUTPUT – Напряжение 24В появляется на данном разъеме при поступлении 100В
сигнала на вход поз. 6.
5. ВЫХОДНЫЕ РАЗЪЕМЫ 0.7V, 1V, 1.5 – Линейные выходы номиналом 0,7В, 1В, 1,5В.
6. ВХОДНОЙ РАЗЪЕМ 100V INPUT – Входной трансляционный 100В сигнал.
7. РАЗЪЕМ ПИТАНИЯ 220V/50HZ - Гнездо для подключения шнура сети переменного тока 220В.
8. РАЗЪЕМ ПИТАНИЯ OUTPUT 220V/50HZ - Разъем сети переменного тока 220В. На данном
разъеме появляется (возникает) напряжение 220В, при поступлении сигнала на вход пох.6.
Данное напряжение служит для включения питания дополнительного оборудования.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
