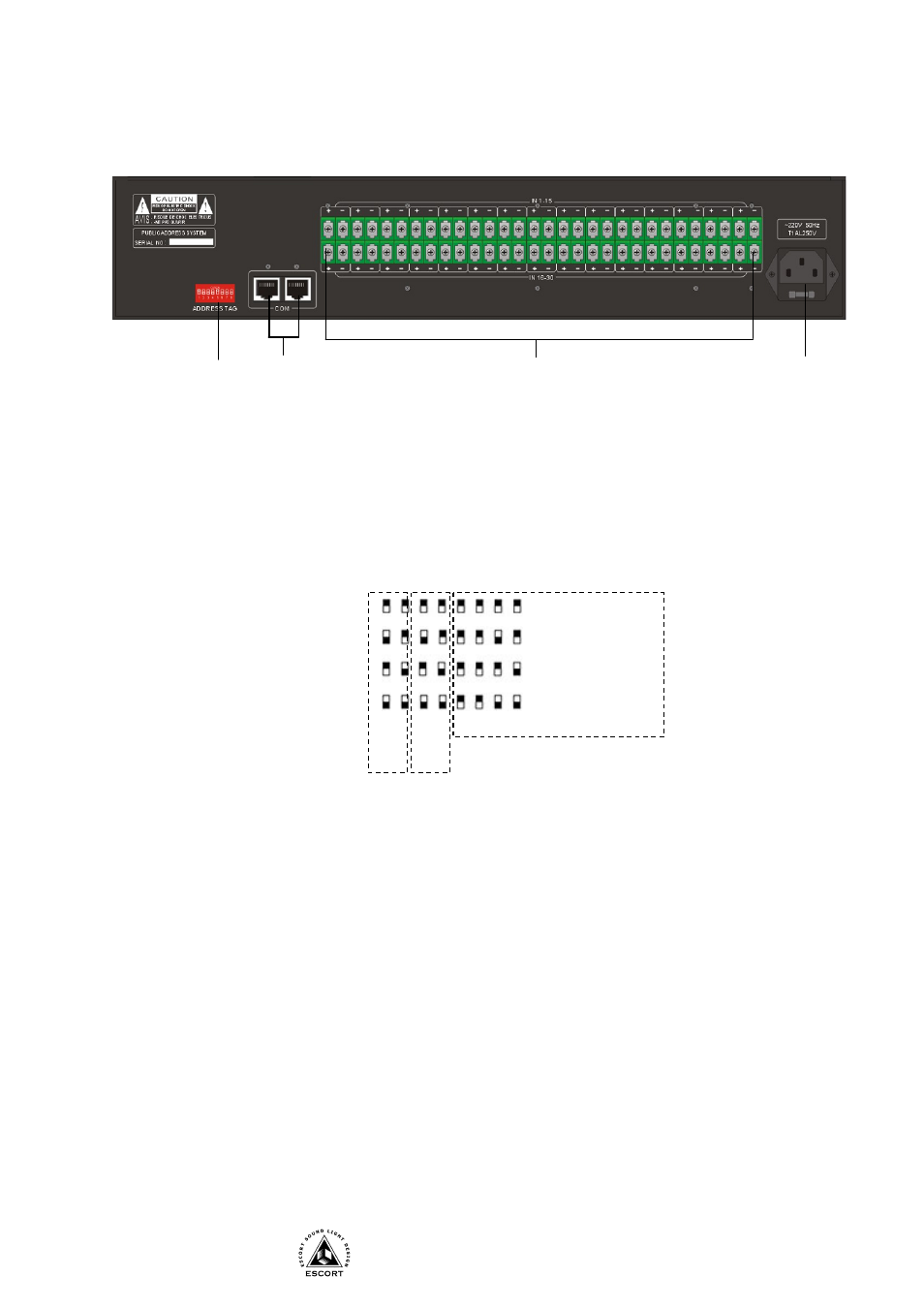

Задняя панель
1. ПЕРЕКЛЮЧАТЕЛИ ADDRESS – Используются для установки адреса блока при обращении к
нему системы.
2. РАЗЪЕМЫ COM – Сетевой порт управления системой (RJ45).
3. РАЗЪЕМ OUT 1 ~ 30 – Выход управляющего сигнала «сухой контакт».
4. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Установки АДРЕСОВ
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.4 блока (вход напряжения питания 220В).
3. Установите Dip-переключатель поз. 1 в положение, соответствующее номеру блока (Установка
адреса осуществляется при условии, что в системе используются больше 1-го блока Т-6225).
4. К разъему поз.2 подключите блок Т-6223.
5. К клеммам поз.3 подключите управляемые блоки (например, Т-6212).
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
8. При помощи индикаторов поз.5 проследите за правильностью установки DIP-переключателей.
зоны 1-30
зоны 31-60
зоны 61-90
зоны 91-120
зона
+
зона
-
±1
±2
±3
±4
3
4
1 2
