Назначение
Интерфейс приема аварийного сигнала Т-6225 (далее – блок) входит в состав системы оповещения
“ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок работает в паре с блоком Т-6223 и осуществляет прием информации о номере “сухого
контакта”. Информация поступает на данный блок по протоколу RS-422.
При получении номера сигнала, сухой контакт возникает на соответствующей клемме и на клеммах,
номера которых указаны в таблице установки адресов.
Принятая информация о номерах сухих контактов используется для их дальнейшей трансляции на
последующие блоки и существенно расширяет возможности системы.
ВНИМАНИЕ: Блок Т-6225 принимает о 30 сухих контактов. Номера этих контактов зависят от
номера адреса блока, а именно умножаются на (адрес блока)+1 (см. установки АДРЕСОВ).
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

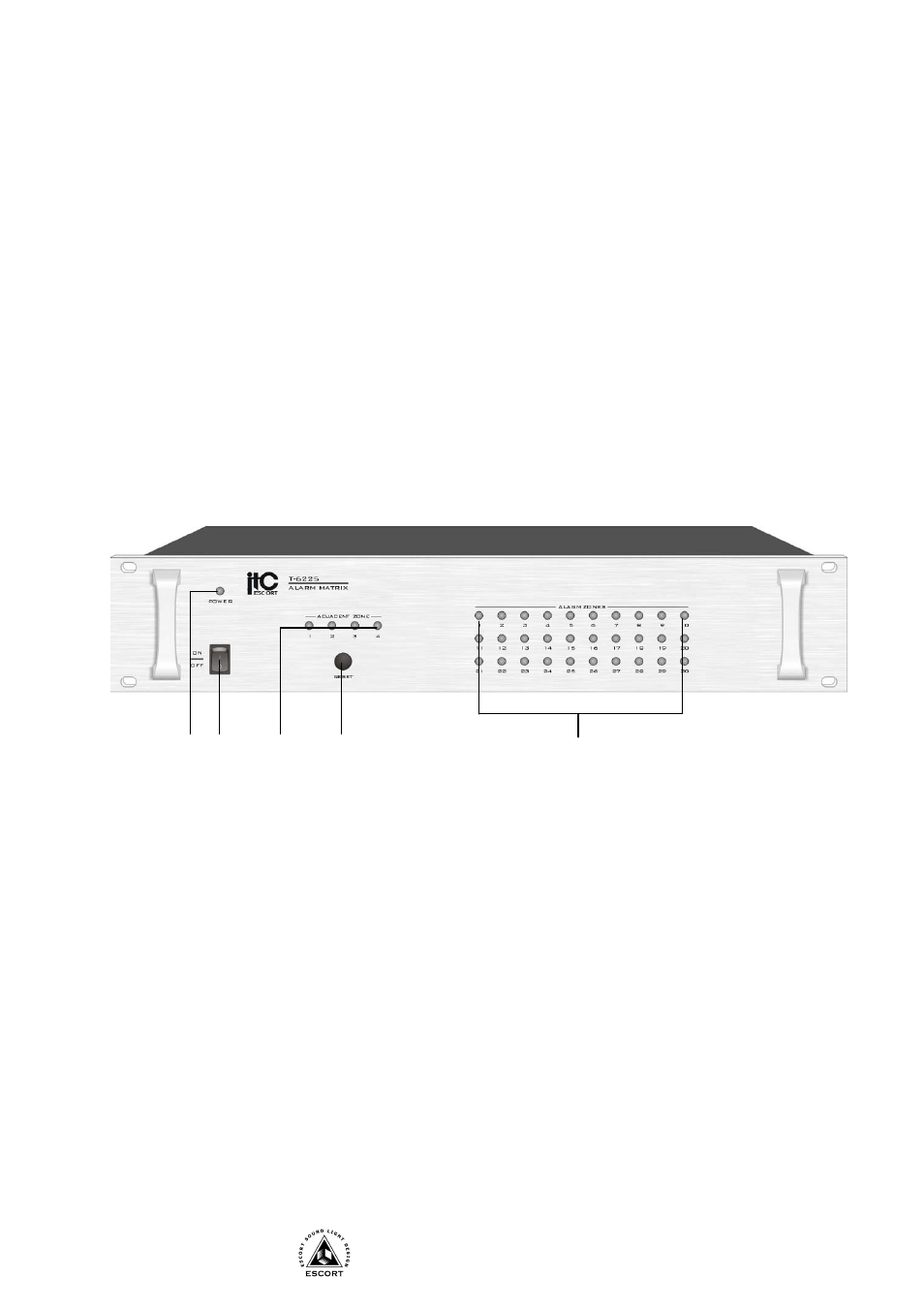

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР РАСШИРЕНИЯ – Индикатор соответствует номеру каскада, которым является
данный блок при расширении, и загорается при установке адреса DIP-переключателем 1 на
задней панели.
4. КНОПКА RESET (СБРОС) – Нажатие этой кнопки отменяет аварийный режим блока.
5. ИНДИКАТОР СРАБАТЫВАНИЯ ЗОНЫ - Индикатор загорается при поступлении управляющего
сигнала «сухой контакт» на соответствующий вход.
5 1 2 3 4
