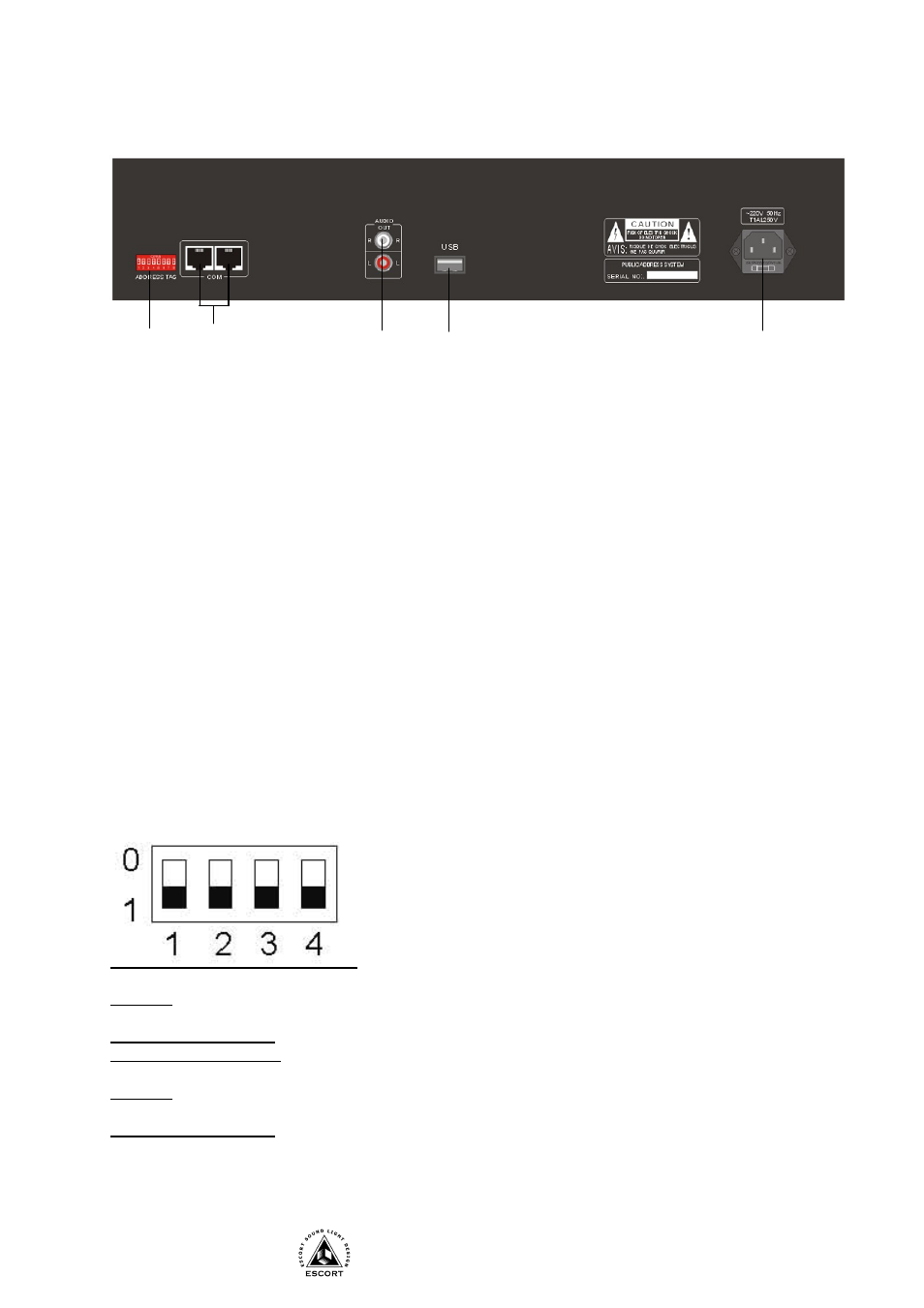

Задняя панель
1. DIP-ПЕРЕКЛЮЧАТЕЛЬ – Используется для установки адресов устройства.
2. СЕТЕВОЙ ПОРТ COM - Используется для взаимодействия адресных устройств в сети.
3. РАЗЪЕМЫ OUTPUT – Линейный выход (RCA).
4. USB ПОРТ – Компьютерный порт USB для подключения внешней USB-карты (тип USB-2).
5. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.5 блока (вход напряжения питания 220В).
3. К разъему поз.2 подключите блок Т-6223.
4. К разъему поз.3 подключите вход усилителя или аудио микшера.
5. К разъему поз.4 подключите USB-карту.
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
Установка адресов
Адрес 1 Тип оборудования
Положение 0 (верх) - Работа с блоком Т-6223.
Положение 1 (нижн) - Работа с другими блоками.
Адрес 2 Ручное/автоматическое отключение воспроизведения.
Положение 0 (верх) - Автоматическое циклическое воспроизведение. Работа с блоком Т-6223.
В этом режиме запуск может осуществляться посредством подачи кратковременного импульса. Все
поданные сухие контакты (импульсы длительностью 1-2 сек), встанут в очередь. Воспроизведение
звуковых файлов, (соответствующих номерам контактов) будет осуществляться циклически.
3 5 1 2
4
