Назначение
Блок цифровых сообщений Т-6230 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок осуществляет воспроизведение заранее записанного цифрового сообщения. Блок
имеет внутреннюю память емкостью до 128Мб., на которую можно записать до 99 сообщений в
формате “mp3”.
Данный блок работает в паре с блоком Т-6223. Запуск блока Т-6230 осуществляется автоматически
при поступлении сигнала в виде “сухой контакт” на блок Т-6223. В зависимости от номера сухого
контакта, запускается цифровое сообщение с соответствующим номером.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

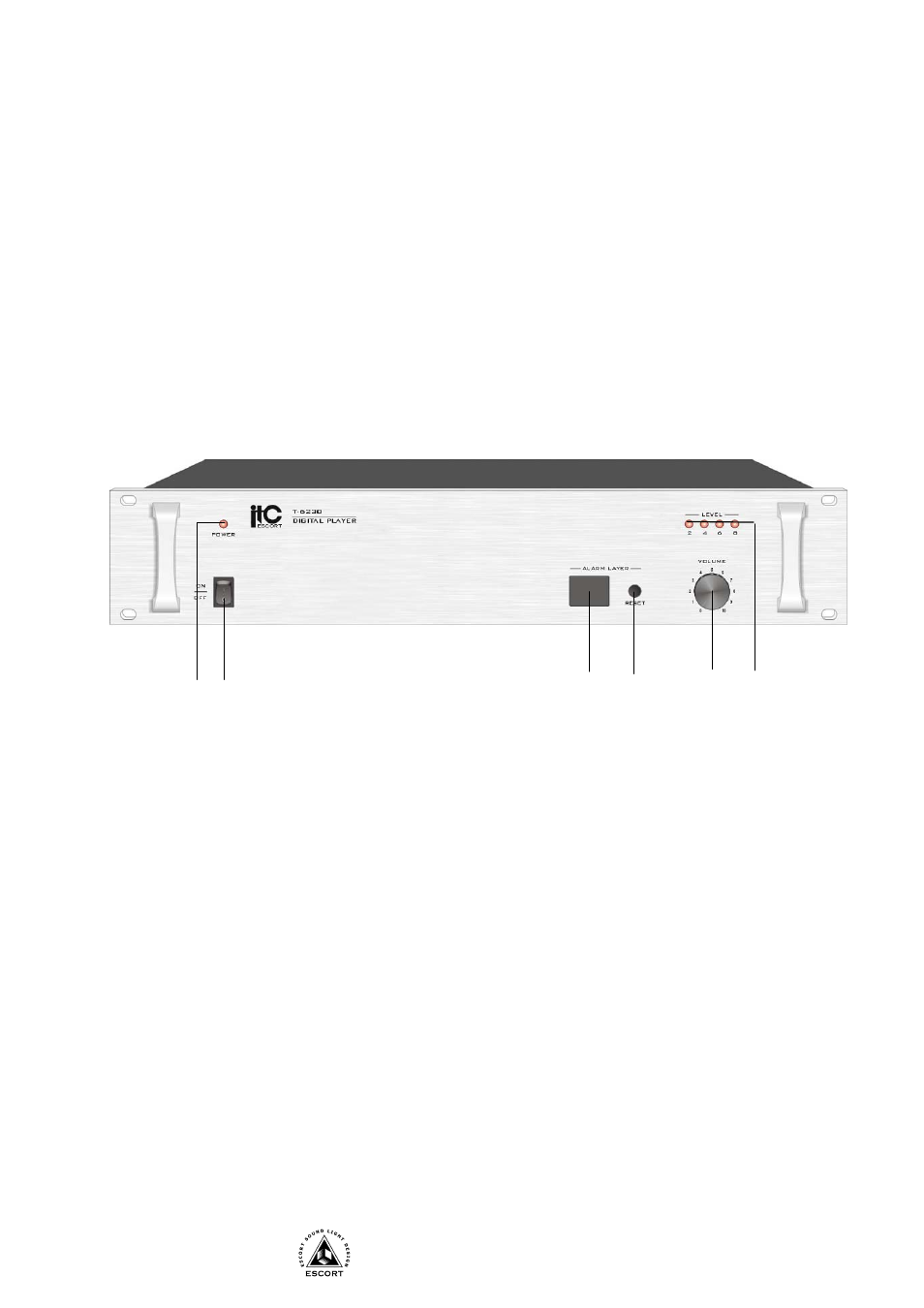

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР ALARM LAYER – Показывает номер канала, по которому передается аварийное
сообщение в данный момент.
4. КНОПКА RESET (СБРОС) - Нажатие этой кнопки останавливает воспроизведение сообщения.
5. РЕГУЛЯТОР VOLUME (ГРОМКОСТЬ) - Используется для настройки громкости звучания
сообщения.
6. ИЗМЕРИТЕЛЬ УРОВНЯ - Показывает уровень выходного сигнала.
1 2
3
4
5
6
