1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. РЕГУЛЯТОР VOLUME (ГРОМКОСТЬ) - Используются для настройки громкости входного
сигнала.
3. ИНДИКАТОР TEMP (ТЕМПЕРАТУРА) - Указывает на перегрев усилителя.
4. ИНДИКАТОР PROT (ЗАЩИТА) - Указывает на включение схемы защиты и работу усилителя
при перегрузке или перегреве. Проверьте входные/выходные условия усилителя.
5. ИНДИКАТОР CLIP (ПЕРЕГРУЗКА) - Указывает на перегрузку по входу. Во избежание выхода
усилителя из строя проследите, чтобы усилитель не работал продолжительно при горящем
индикаторе.
6. ИНДИКАТОР SIGNAL (СИГНАЛ) - Указывает на наличие сигнала на входе усилителя.
7. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.

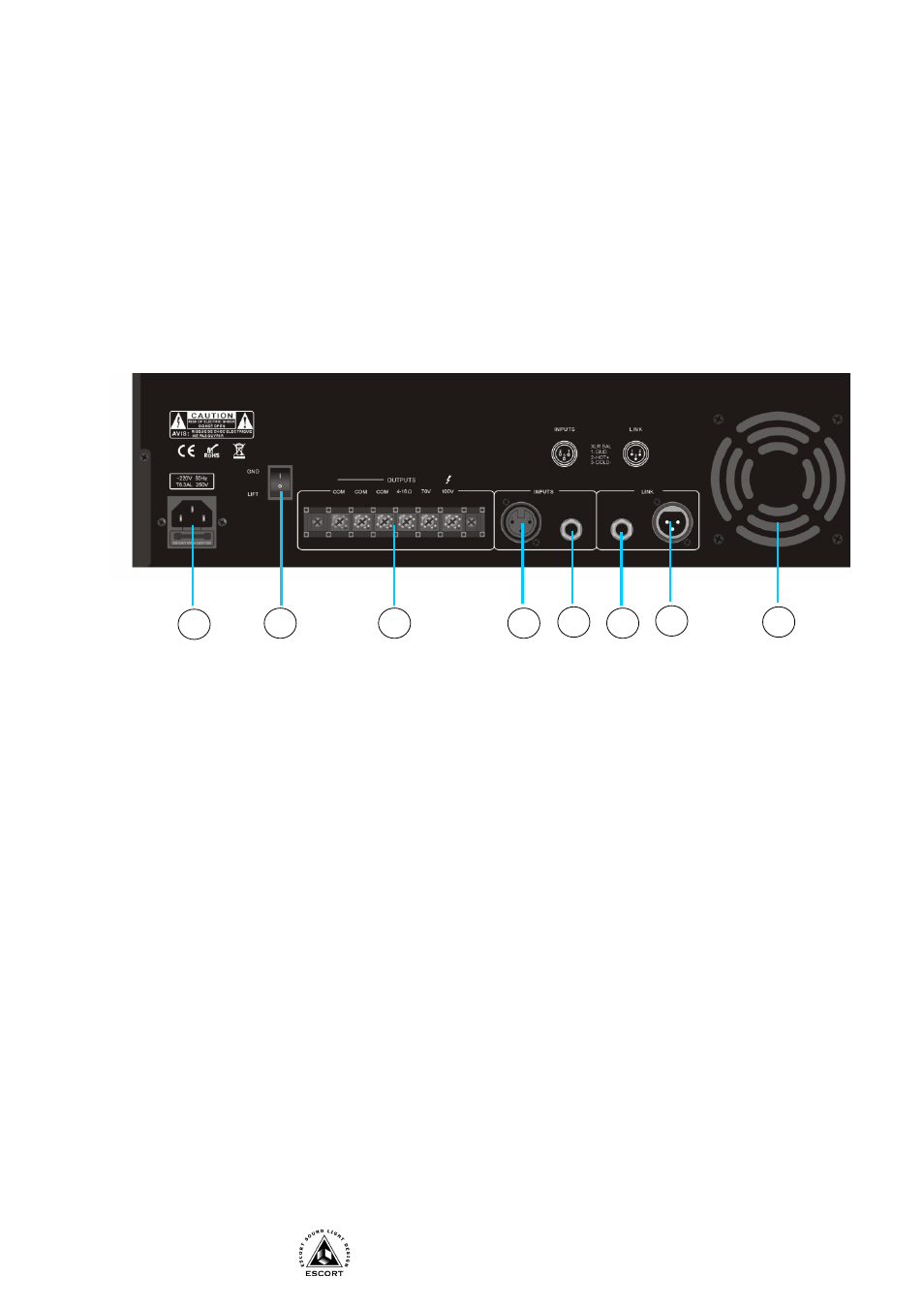

Задняя панель
8. РАЗЪЕМ ПИТАНИЯ – Разъем для подключения шнура питания.
9. ПЕРЕКЛЮЧАТЕЛЬ GND LIFT - Переключатель для подключения общего провода к шасси
усилителя для предохранения от паразитных петель.
10. ВЫХОДНЫЕ КЛЕММЫ OUTPUT - Клеммы для подключения громкоговорителей.
Предусмотрены следующие сопротивления / напряжения: 4~16 Ом, 70В и 100В.
11. ВХОД INPUT - Разъем (XLR) для подвода несимметричного входного сигнала на усиление.
12. ВХОД INPUT - Разъем (TRS) для подвода несимметричного входного сигнала на усиление.
13. ВЫХОД LINK - Разъем (TRS) выход для параллельного соединения с аналогичным усилителем.
14. ВЫХОД LINK - Разъем (XLR) выход для параллельного соединения с аналогичным усилителем.
15. ВЕНТИЛЯТОР – Вентилятор для охлаждения.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.8 блока (вход напряжения питания 220В).
3. К линейному входу поз.11 подключите выход источника звукового сигнала.
4. При необходимости линкования усилителей, линейный выход поз.14 соедините с линейным
входом поз. 10 другого усилителя.
5. Клеммы поз.10 соедините с громкоговорителями на основании схемы соединения.
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.1. на передней панели. При этом должен
загореться светодиод поз. 7.
8. Отрегулируйте уровень звука при помощи регулятора поз. 2 на передней панели.
