Назначение
Усилитель мощности Т-6350/6500/6650 (далее – усилитель или блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для усиления звукового сигнала с целью его дальнейшей трансляции на
громкоговорители.
К входу усилителя подключаются источники аудио сигнала, с целью их дальнейшего усиления.
Выходной каскад усилителей содержит трансформатор, который дополнительно повышает
напряжение усиленного сигнала. Это необходимо для минимизации потерь.
К высоковольтным выводам усилителя необходимо подключать только специализированные
громкоговорители, содержащие трансформатор.
Кроме высоковольтных, усилитель также имеет стандартные “низкоомные” выводы, для
подключения стандартных акустических систем.
Регулировка усиления осуществляется при помощи регулятора на передней панели блока.
Питание усилителя осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Возможности
• ЗАЩИТА ОТ ПЕРЕГРЕВА - Для обеспечения стабильности и надежности против перегрузки и
перегрева предусмотрена схема защиты с индикацией.
• ВХОДНЫЕ РАЗЪЕМЫ - Для удобства усилитель снабжен входными разъемами двух видов: TRS
и XLR.
• НАСТРОЙКА УСИЛЕНИЯ - Вы можете настроить величину входного сигнала, используя
регулятор на передней панели.

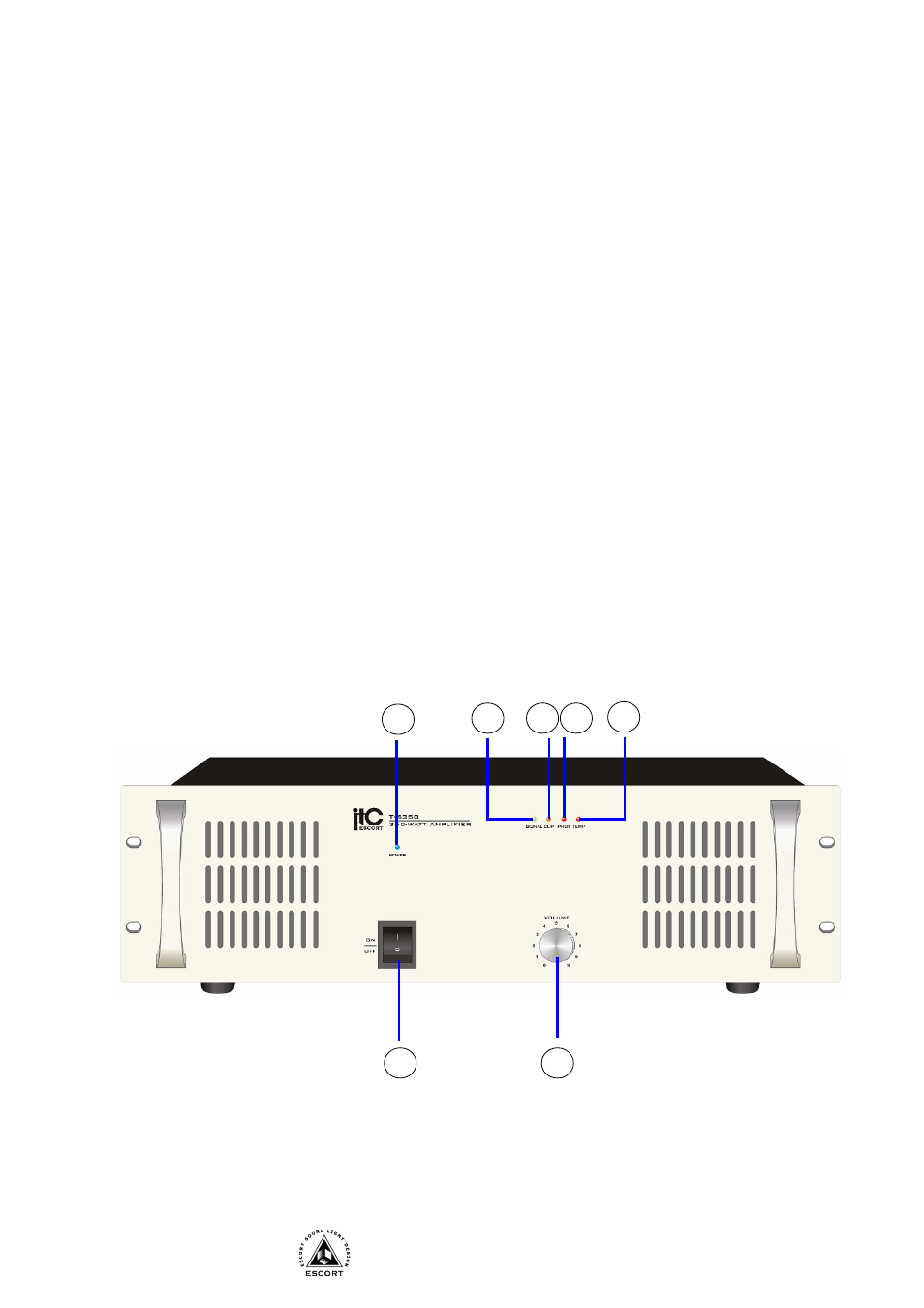

Передняя панель
1 2
3 4 5 6 7
