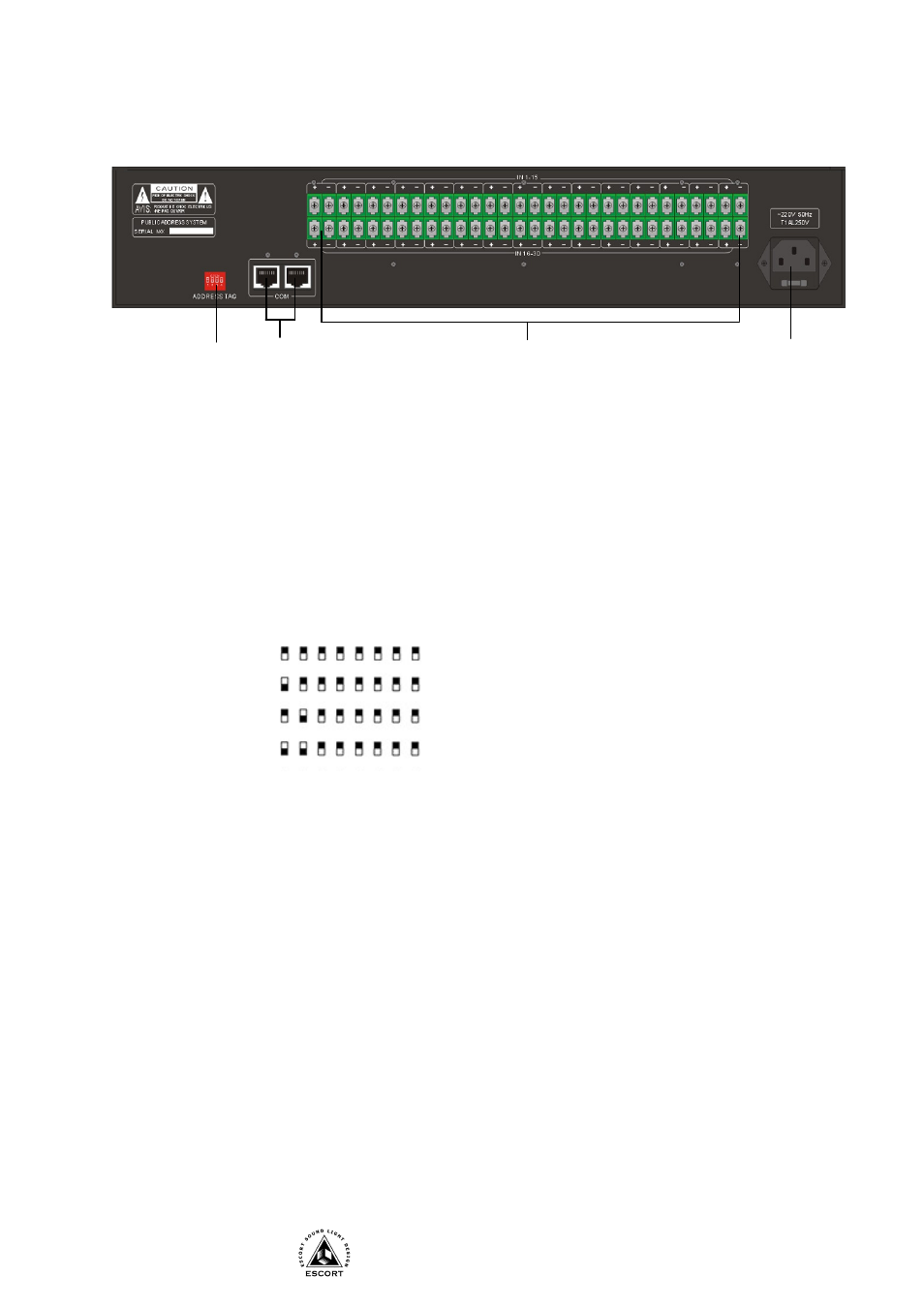

Задняя панель
1. ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG – Используются для установки адреса блока при обращении
к нему системы.
2. РАЗЪЕМЫ COM – Сетевой порт управления системой (RJ45). Например, для запуска цифрового
блока сообщений T-6230.
3. РАЗЪЕМ IN 1 ~ 30 – Вход управляющего сигнала «сухой контакт».
4. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Статья I.
Установки DIP-переключателя 1 (ADDRESS TAG)
Блок Т-6223 принимает до 30-ти сухих контактов. При необходимости работать с большим
количеством сухих контактов (до 120) количество необходимо применять
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.4 блока (вход напряжения питания 220В).
3. Установите Dip-переключатель поз. 1 в положение, соответствующее номеру блока (Установка
адреса осуществляется при условии, что в системе используются больше 1-го блока Т-6223).
4. К разъему поз.2 подключите блок Т-6230 или Т-6225.
5. К клеммам поз.3 подключите управляющие сухие контакты от пожарной станции или других
устройств.
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
3
4
1 2
зоны 1-30
зоны 31-60
зоны 61-90
зоны 91-120
