Назначение
Интерфейс передачи аварийного сигнала Т-6223 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок осуществляет прием сигнала в виде “сухого контакта” от пожарной станции или других
устройств и при этом решает 2 задачи:
1) Запускает блок цифровых сообщений Т-6230. Блок цифровых сообщений Т-6230 может
содержать до 99 встроенный сообщений (см. описание на данный блок). В зависимости от номера
сухого контакта, запускается цифровое сообщение с соответствующим номером.
2) Передает номер сухого контакта через последовательный интерфейс (аналог RS-422) на блок Т-
6225.
ВНИМАНИЕ: Блок Т-6223 принимает до 30 сухих контактов. Номера этих контактов зависят от
номера адреса блока, а именно умножаются на (адрес блока)+1 (см. установки DIP-переключателя).
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

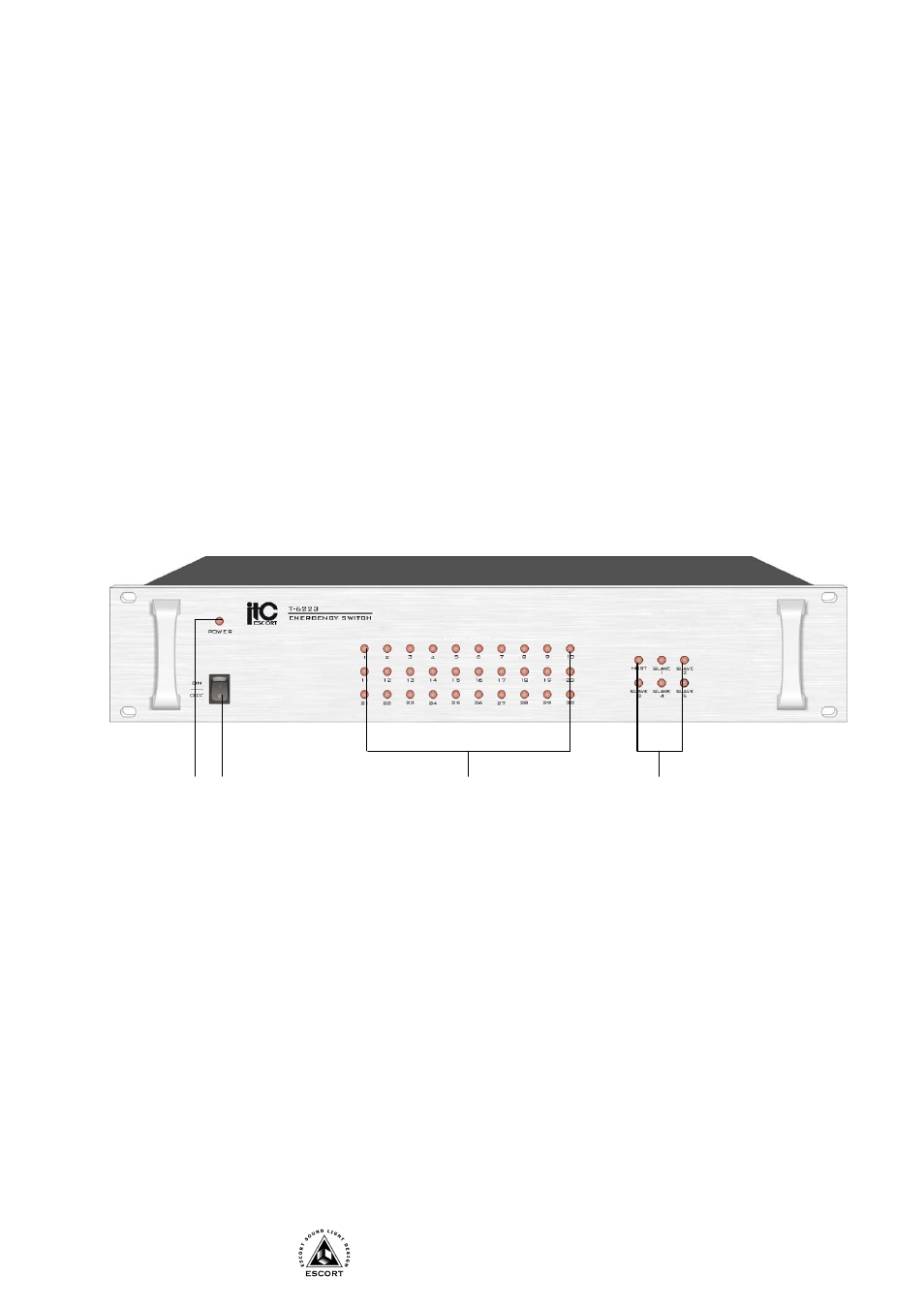

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР СРАБАТЫВАНИЯ ЗОНЫ - Индикатор загорается при поступлении управляющего
сигнала «сухой контакт» на соответствующий вход.
4. ИНДИКАТОР РАСШИРЕНИЯ – Индикатор соответствует номерам зон, контролируемым данным
блоком, и загорается при установке адреса DIP-переключателем 1 на задней панели.
1 2 3 4
