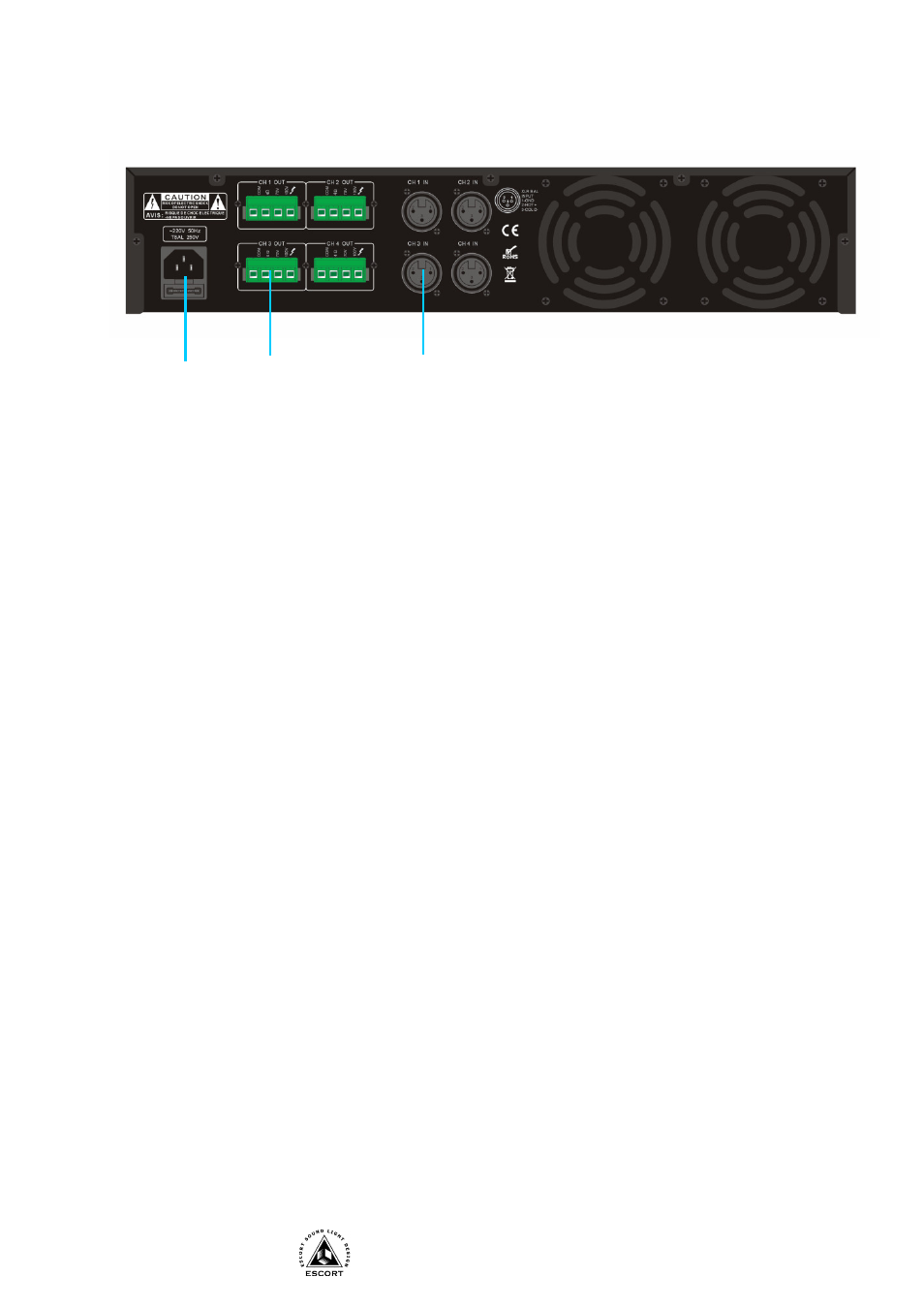

Задняя панель
1. РАЗЪЕМ ПИТАНИЯ – Разъем для подключения шнура питания.
2. ВЫХОДНЫЕ КЛЕММЫ 100V, 70V, 4~16 Ω Клеммы для подключения линий громкоговорителей
или входов релейных блоков: 1-го звукового канала CH1, 2-го звукового канала CH2, 3-го
звукового канала CH3, 4-го звукового канала CH4.
3. ВХОД INPUT - Разъем (TRS) для подвода несимметричного входного сигнала на усиление: 1-го
звукового канала CH1, 2-го звукового канала CH2, 3-го звукового канала CH3, 4-го звукового
канала CH4.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.1 блока (вход напряжения питания 220В).
3. К линейным входам поз.3 подключите выходы источников звукового сигнала.
4. Клеммы поз.2 соедините с громкоговорителями или в случае коммутации через релейный блок с
входными клеммами реле.
5. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
6. Включите питание сетевым выключателем поз.1. на передней панели. При этом должен
загореться светодиод поз. 7.
7. Отрегулируйте уровень звука при помощи регуляторов поз. 2 на передней панели.
1 2 3
