Назначение
Четырехканальный усилитель мощности Т-4S60/120/240 (далее – усилитель или блок) входит в
состав системы оповещения “ITC-ESCORT” и используется для построения систем автоматического
аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для усиления звукового сигнала с целью его дальнейшей трансляции на
громкоговорители.
Блок состоит из 4-х независимых усилителей мощности. К каждому усилителю мощности
подключаются источники аудио сигнала, с целью их дальнейшего усиления.
Выходной каскад усилителей содержит трансформатор, который дополнительно повышает
напряжение усиленного сигнала. Это необходимо для минимизации потерь.
К высоковольтным выводам усилителя необходимо подключать только специализированные
громкоговорители, содержащие трансформатор.
Кроме высоковольтных, усилитель также имеет стандартные “низкоомные” выводы, для
подключения стандартных акустических систем.
Регулировка усиления осуществляется при помощи ручек на передней панели блока.
Питание усилителя осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

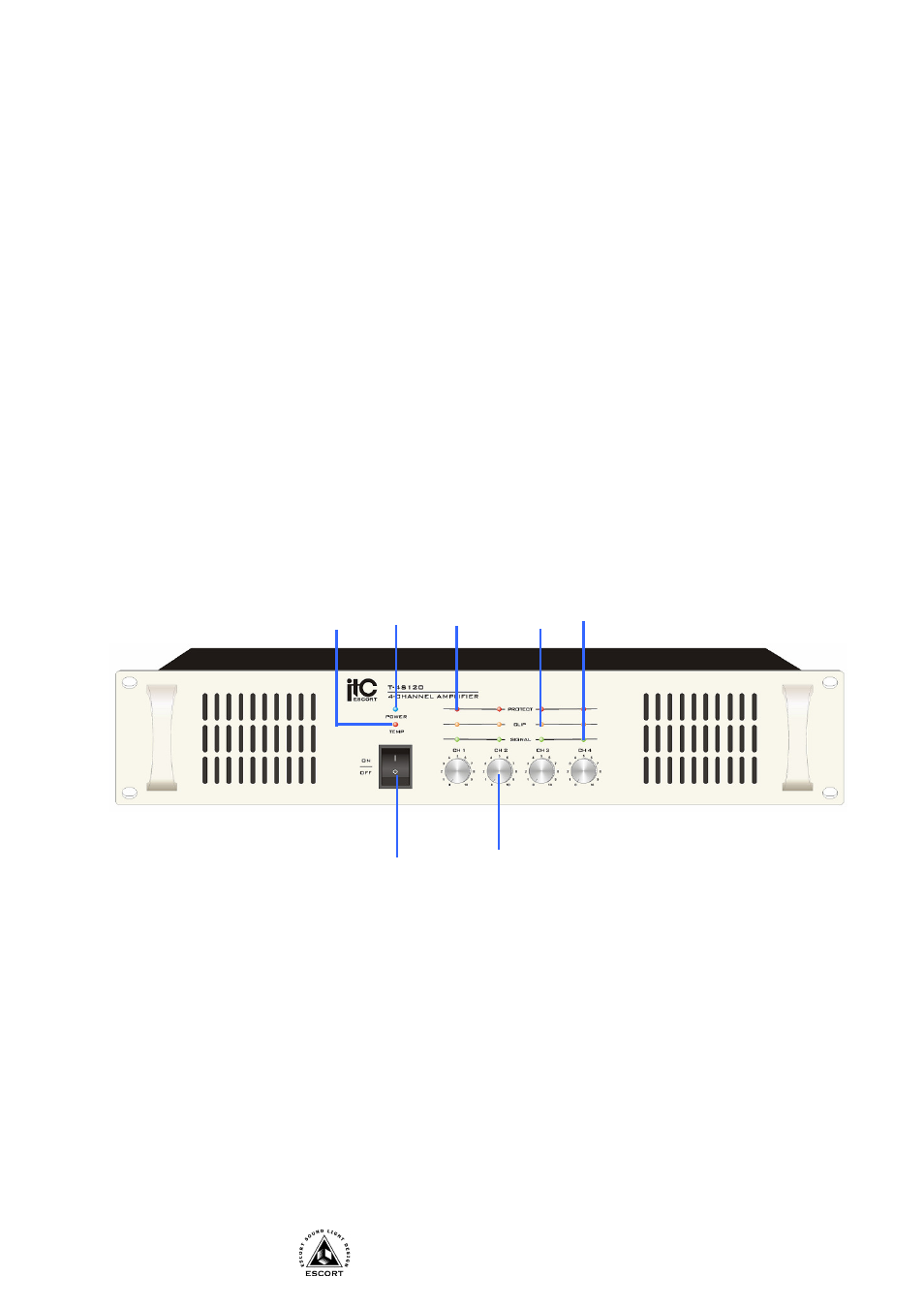

Передняя панель
1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. РЕГУЛЯТОРЫ VOLUME (ГРОМКОСТЬ) - Используются для настройки громкости входных
сигналов усилителей (1-го,2,3,4 звуковых каналов CH1,СН2,СН3,СН4).
3. ИНДИКАТОР SIGNAL - Указывает наличие сигнала.
4. ИНДИКАТОР CLIP - Указывает перегрузку по входному сигналу.
5. ИНДИКАТОР PROTECT (ЗАЩИТА) - Указывает на включение схемы защиты и работу усилителя
при перегрузке или перегреве. Проверьте входные/выходные условия усилителя (тоже для
остальных звуковых каналов CH3-CH4).
6. ИНДИКАТОР ПОДАЧИ ПИТАНИЯ (POWER) - Индикатор загорается при подаче питания.
7. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ (TEMP) - Индикатор загорается при включении
питания.
1 2
3 4 5 6 7
