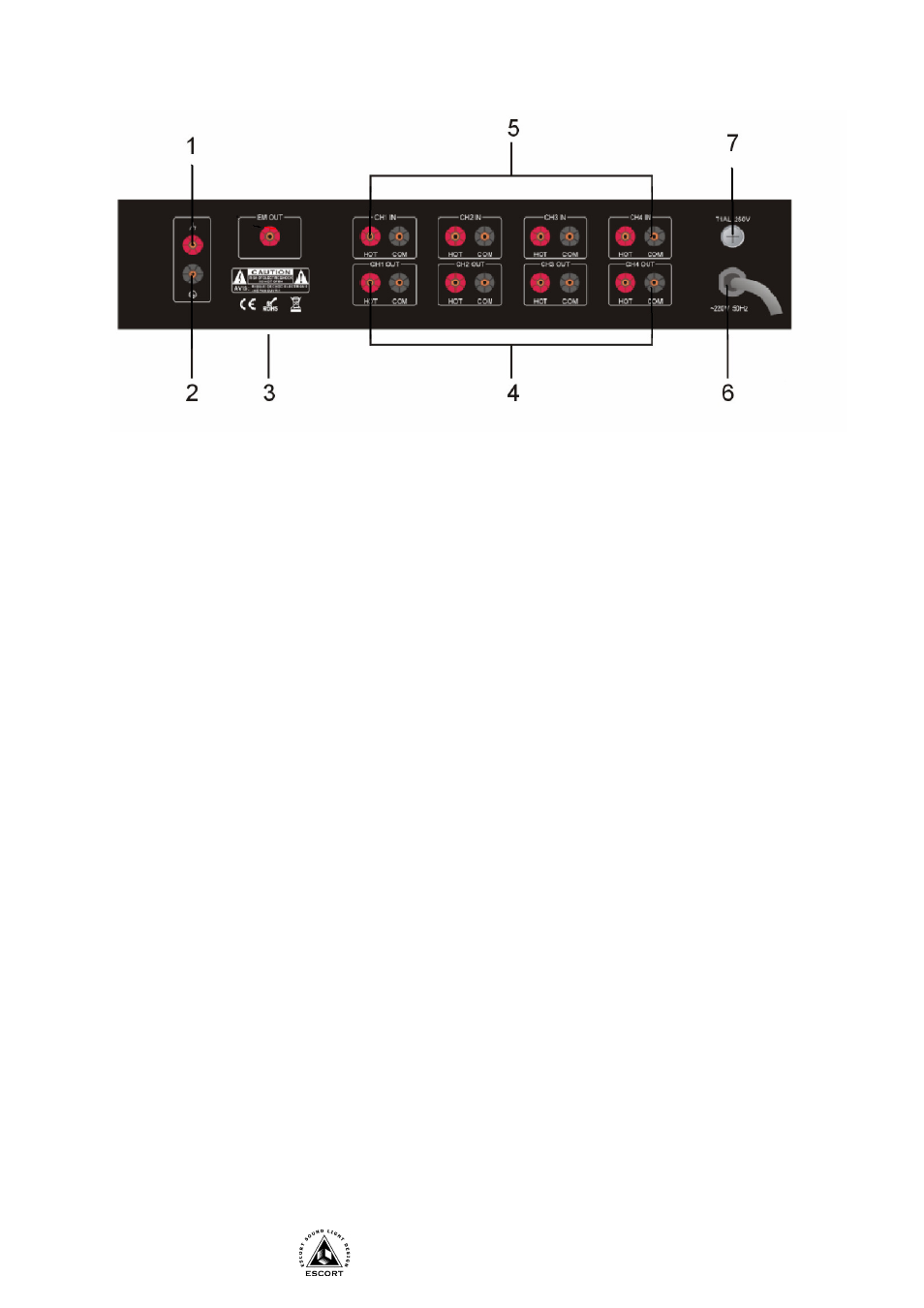

Задняя панель
1. РАЗЪЕМ ЗАЗЕМЛЕНИЯ – Разъем предназначенный для соединения с землей.
2. РАЗЪЕМ ЗАЗЕМЛЕНИЯ – Разъем предназначенный для соединения с землей.
3. РАЗЪЕМ ALARM OUT - Выход управляющего сигнала «сухой контакт» на последующие блоки.
4. КЛЕММЫ AUDIO OUTPUT - Выходы 70/100В
5. КЛЕММЫ AUDIO INPUT - Входы 70/100 В.
6. РАЗЪЕМ ПИТАНИЯ - подключения шнура сети переменного тока.
7. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.6 блока (вход напряжения питания 220В).
3. К клеммам поз.4 подключите линии громкоговорителей.
4. К клеммам поз.5 подключите 100В выходы усилителей (“COM” усилителя соедините с клеммой “-
“, “100В” усилителя с клеммой “+”).
5. К клеммам поз.1, поз. 2, подключите провод заземления.
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
8. При правильном подключении должен загореться светодиод поз.3 на передней панели.
