Назначение
Блок защиты от молний Т-6237 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для эффективной защиты линий громкоговорителей в результате
грозовых явлений.
Блок включается в разрыв между выходами усилителей и линиями громкоговорителей.
Блок должен быть тщательно заземлен, так как его работа основана на перенаправлении
высоковольтного разряда в землю.
Блок имеет 4-ре независимых входных и выходных канала, работающих с напряжением от 70 до
100В.
При попадании высоковольтного электрического разряда, вызванного грозовым явлением, блок
осуществляет автоматическую “дискоммутацию” входов и выходов, защищая тем самым выходные
каскады усилителей от повреждения.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

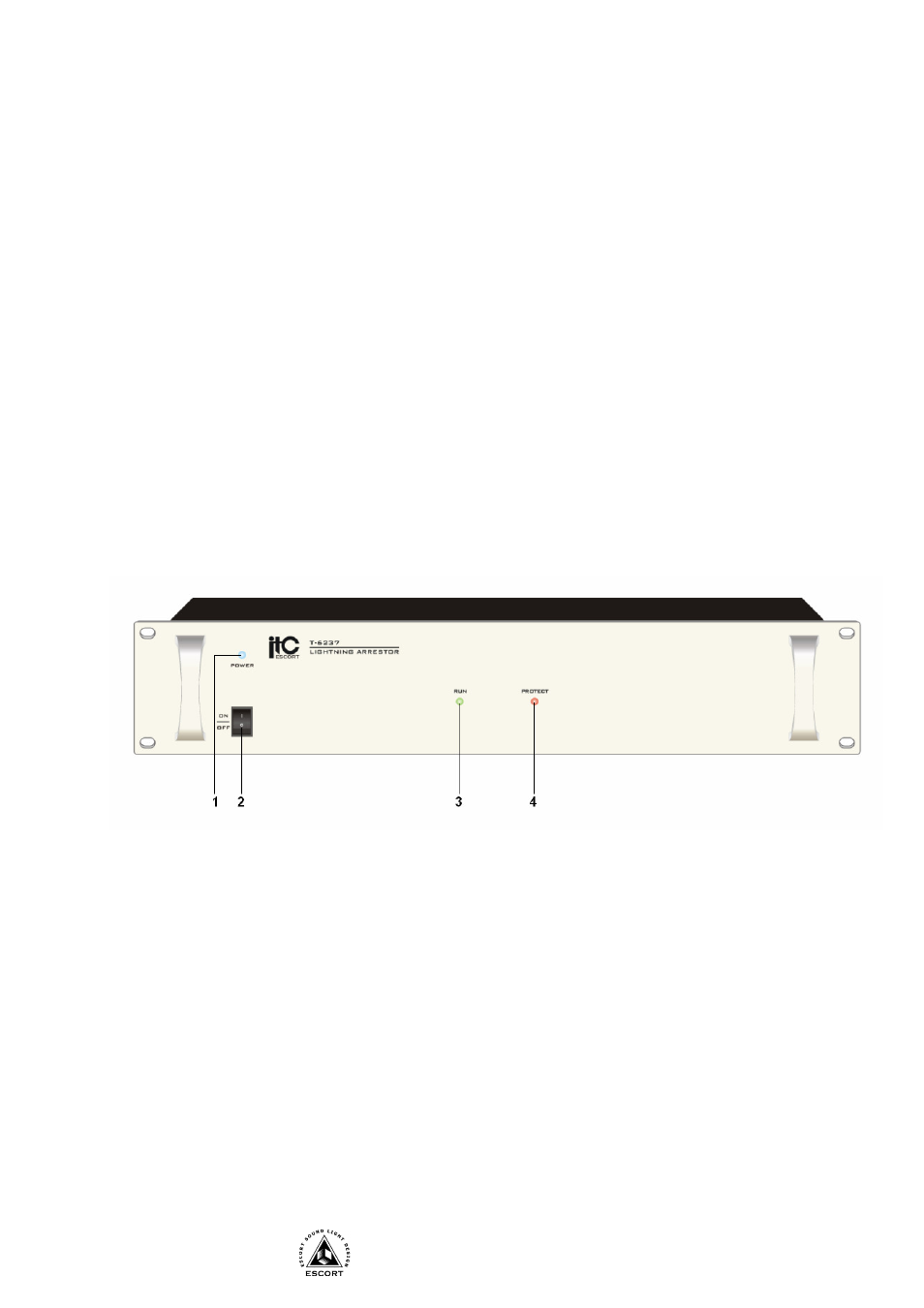

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР РАБОТОСПОСОБНОСТИ RUN - Индикатор загорается при нормальной работе
блока.
4. ИНДИКАТОР ЗАЩИТЫ PROTECT - Индикатор загорается при включении защиты.
