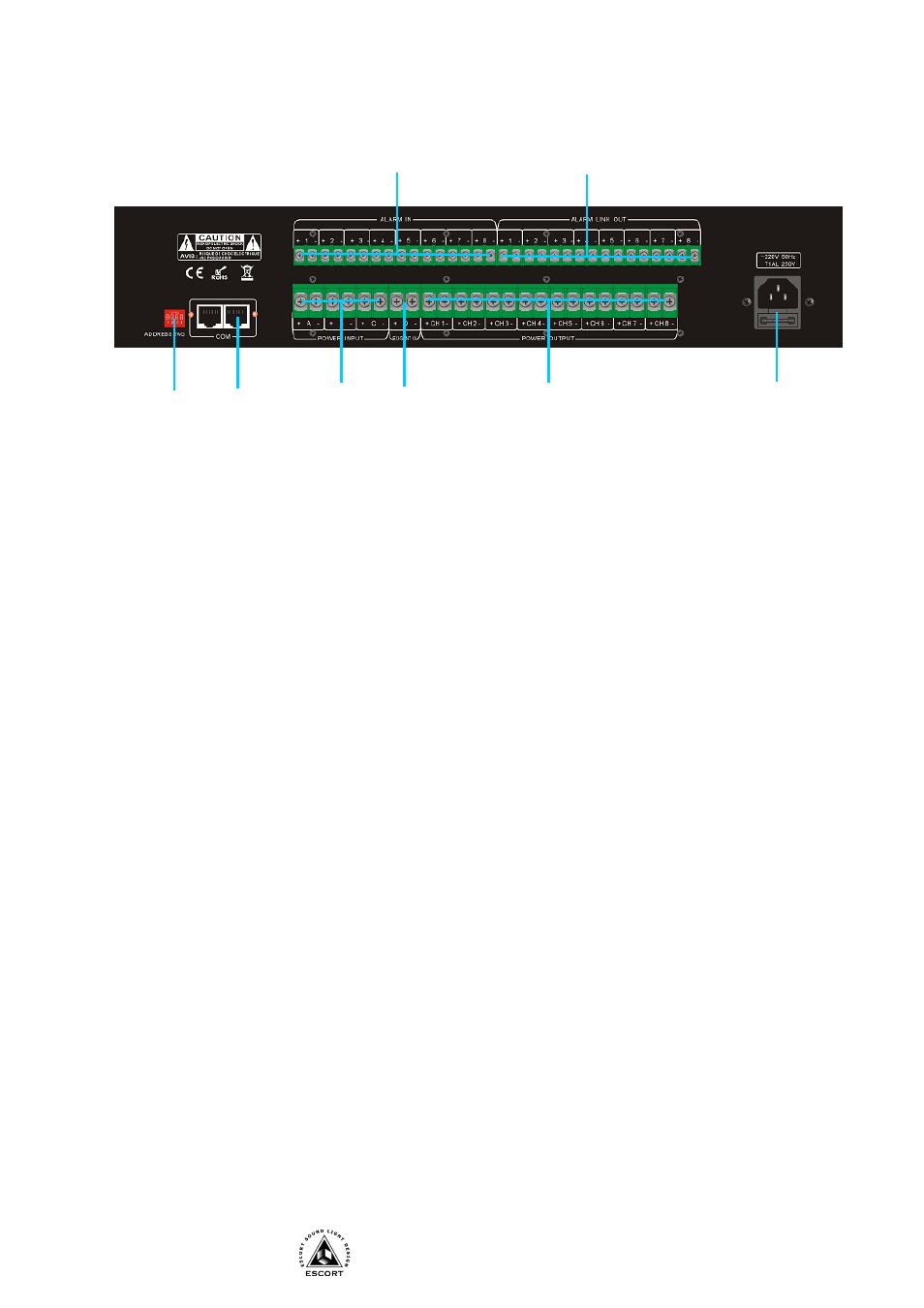

Задняя панель
1. DIP-ПЕРЕКЛЮЧАТЕЛЬ – Используется для установки кода адреса устройства.
2. СЕТЕВОЙ ПОРТ COM - Используется для взаимодействия адресных устройств в сети.
3. КЛЕММЫ POWER INPUT A, B, C - Входы 100 В от усилителей вещания.
4. КЛЕММЫ EXIGENT IN D - Входы 100 В от аварийного усилителя.
5. КЛЕММЫ POWER OUTPUT (CH1-CH8) – Разъемы для подключения 8 линий 70/100В.
6. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
7. РАЗЪЕМ ALARM LINK OUT - Выход управляющего сигнала «сухой контакт» на последующие
блоки.
8. РАЗЪЕМ ALARM IN – Вход управляющего сигнала «сухой контакт».
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.8 блока (вход напряжения питания 220В).
3. К клеммам поз.5 подключите линии громкоговорителей.
4. К клеммам поз.5 подключите 100В выходы музыкальных усилителей (“COM” усилителя
соедините с клеммой “-“, “100В” усилителя с клеммой “+”).
5. К клеммам поз.4 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с
клеммой “-“, “100В” усилителя с клеммой “+”).
6. К клеммам поз.8 управляющие сигналы (сух контакт) или управляющие выходы других блоков
системы.
7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
8. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
3 6
1 2 4 5
7 8
