Назначение
Матричный коммутатор Т-6233 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для коммутации 4-х звуковых каналов к 8-ми линиям громкоговорителей.
Для этой цели используются 4 усилителя.
Три усилителя (входы -A,B,C) – музыкальные.
Четвертый (вход -D) – как музыкальный, так и информационно-аварийный.
Мощность каждого усилителя не должна превышать 1000Вт. К выходу данного блока может быть
подключено до 8-ми линий громкоговорителей, мощность каждой из которых не должна превышать
1000Вт.
Данный блок может работать в 2-х режимах (название режимов условно): музыкальный и
аварийный.
1) В музыкальном режиме к входам А, В, С, D подключаются 4 усилителя. Выходы каждого из
усилителей коммутируются с нужной линии громкоговорителей при помощи джойстика на
передней панели блока.
2) В аварийном режиме, в зависимости от номера управляющего сухого контакта, поступающего на
аварийный вход блока усилитель (D) подключается к линии, соответствующей этому номеру. При
этом подключенный ранее к этой линии музыкальный усилитель отключается. В этом режиме
используется три музыкальных канала.
Использование данного блока, позволяет реализовать т.н. “вариант не отключаемой музыкальной
трансляции”. В этом варианте например, объявление с микрофонной консоли в одни зоны, не
прерывает музыкальной трансляции в других зонах.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

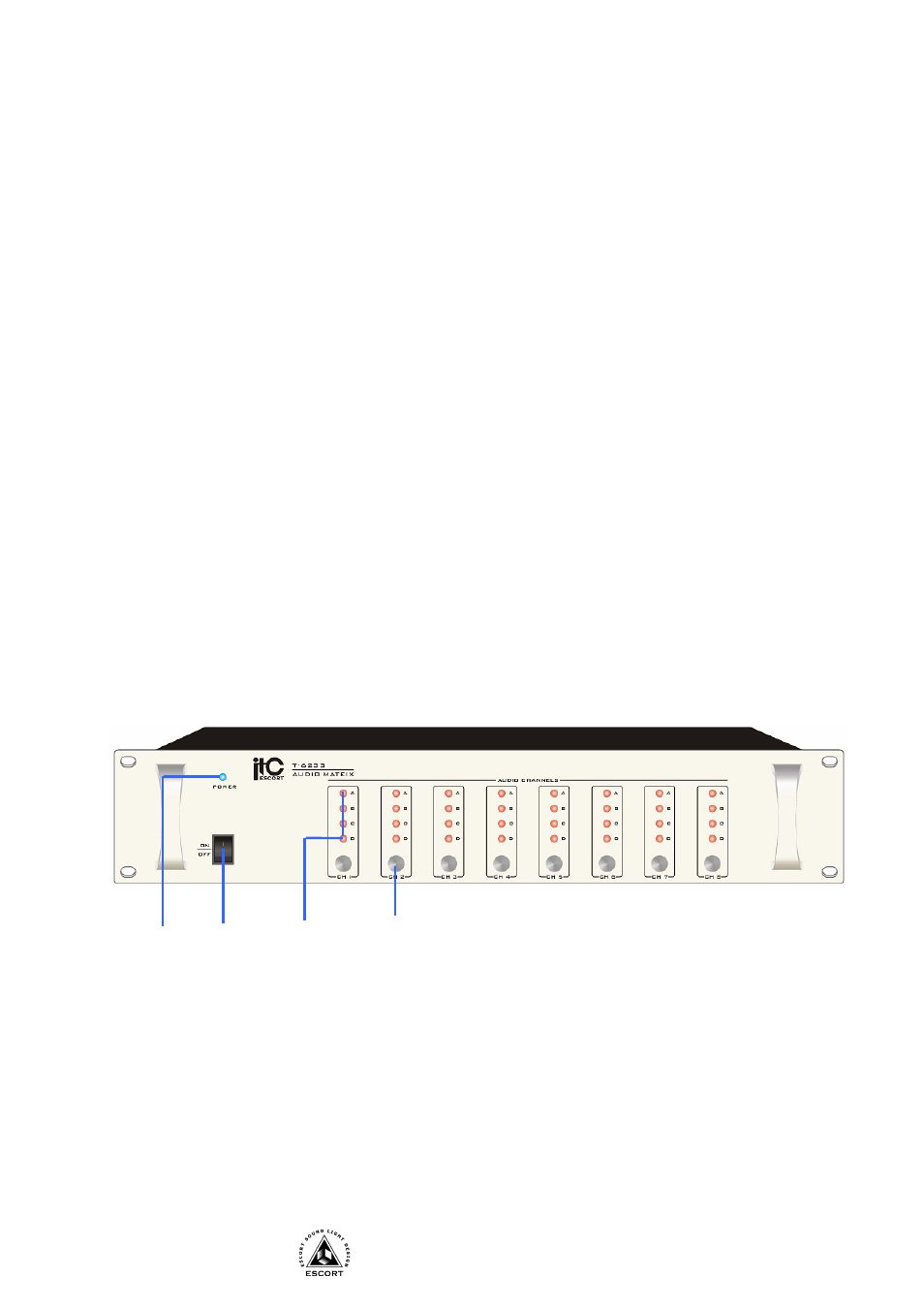

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР ВХОДА/ВЫХОД – Матрица положения входа относительно выхода.
4. МАНИПУЛЯТОР EDIT/PUSH – Орган управления для ручной настройки.
1
2
3
4
