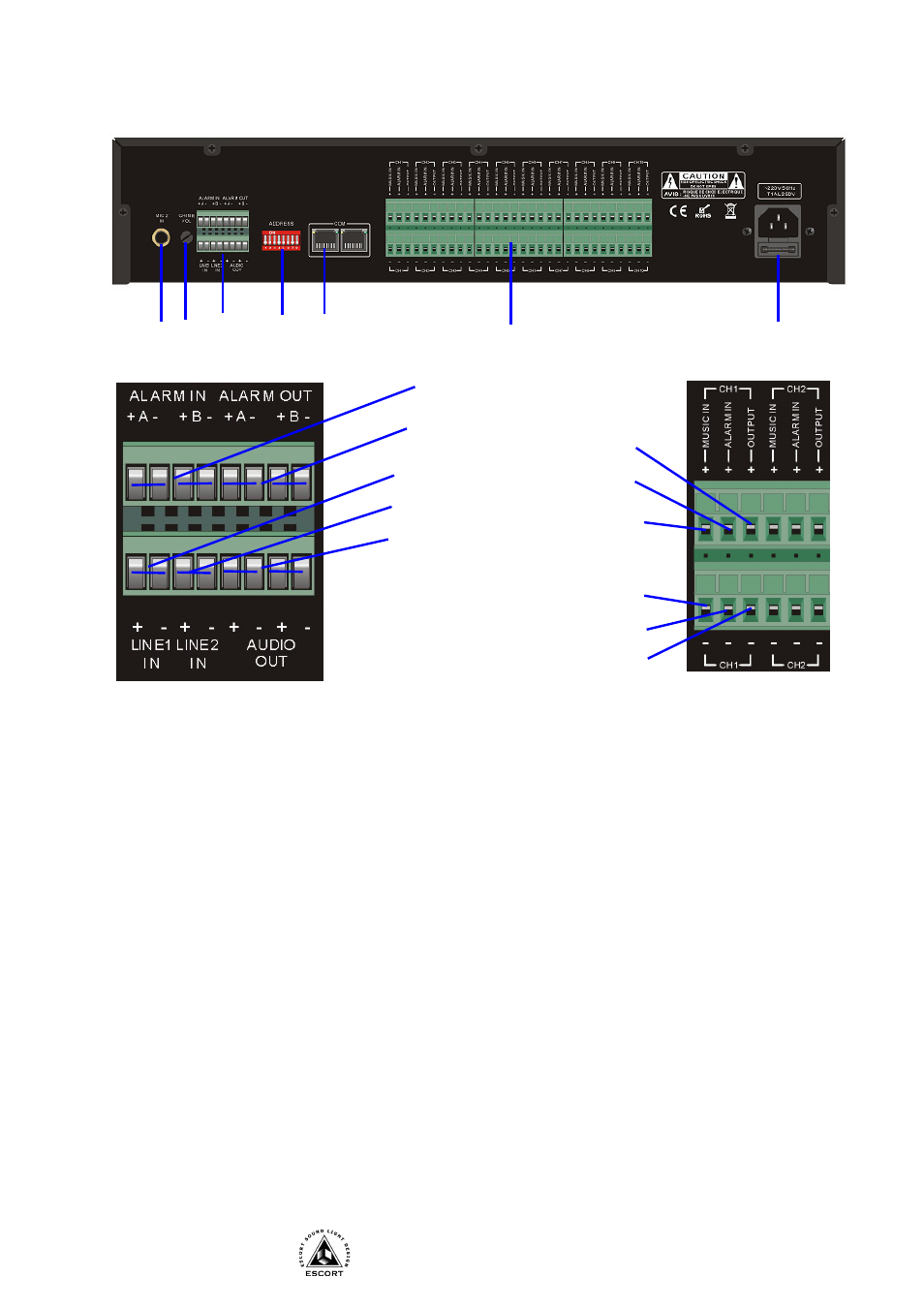

Задняя панель
1.
РАЗЪЕМ MIC2 IN – Микрофонный вход MIC 2 (TRS).
2.
РЕГУЛЯТОР CHIME VOL - Используется для настройки громкости сигнала привлечения
внимания от кнопки поз. 10 (CHIME).
3.
КЛЕММНАЯ КОЛОДКА – Описание контактов, см. пп. 8,9,1011,12.
4.
ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG - Используются для установки адреса блока при обращении
к нему системы (см. Приложение 1).
5.
РАЗЪЕМ СОМ – Разъем (RJ-45) для подключения удаленной микрофонной консоли (T-218А)
или других блоков системы (см. Приложение 2).
6.
КЛЕММНАЯ КОЛОДКА – Описание контактов, см. пп. 13,14,15,16,17,18.
7.
РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
8.
РАЗЪЕМ ALARM IN – Вход управляющего сигнала «сухой контакт».
9.
РАЗЪЕМ ALARM OUT A, B - Выходы управляющего сигнала «сухой контакт» на последующие
блоки. Активизируются только при поступлении управляющего сигнала на контакты 8.
10.
РАЗЪЕМ LINE1 IN – Линейный вход LINE1 IN. Вход для подключения аудио-сигнала. Данный
вход имеет первый (высокий) приоритет.
11.
РАЗЪЕМ LINE2 IN – Линейный вход LINE2 IN. Вход для подключения аудио-сигнала. Данный
вход имеет низкий приоритет.
12.
РАЗЪЕМ AUDIO OUT – Линейные (не балансные) выходы.
13.
КЛЕММЫ (+) OUTPUT (СН1-СН10) – Клеммы (+) для подключения линий
громкоговорителей.
14.
КЛЕММЫ (+) ALARM IN (СН1-СН10) – Клеммы (+) для подключения 100В выхода
аварийного усилителя.
15.
КЛЕММЫ (+) OUTPUT (СН1-СН10) – Клеммы (+) для подключения линий
громкоговорителей.
