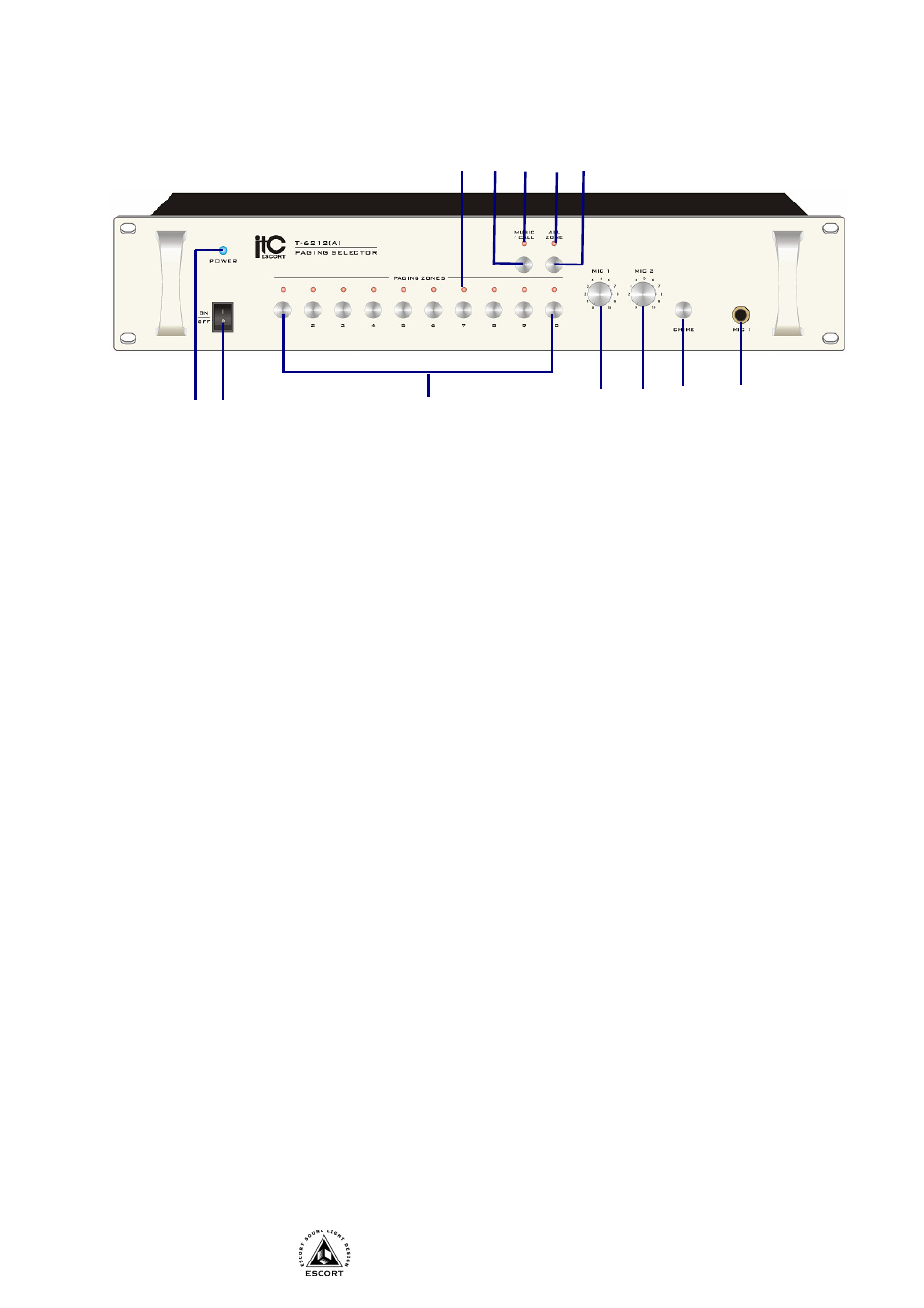

Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ POWER (СЕТЬ) - Индикатор загорается при включении
питания кнопкой POWER поз. 2.
2.
КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ POWER (СЕТЬ) - Нажатие этой кнопки в положение ON
включает данное устройство.
3.
КНОПКИ СЕЛЕКТОРА ЗОН (PAGING ZONES) 1~10 - Нажатие данной кнопки активирует
соответствующую зону – формирует сухой контакт на соответствующей выходной клемме, поз.
10. Нажатие кнопки активирует второй приоритет.
ВНИМАНИЕ: КНОПКИ ИМЕЮТ ВЫСОКИЙ ПРИОРИТЕТ. НАЖАТИ ЛЮБОЙ, БЛОКИРУЕТ РАБОТУ
МИКРОФОННЫХ КОНСОЛЕЙ.
4.
РЕГУЛЯТОР MIC 1 - Используется для настройки громкости звучания микрофона,
подключенного к входу поз.7 (MIC 1).
5.
РЕГУЛЯТОР MIC 2 - Используется для настройки громкости звучания микрофона,
подключенного к входу поз.1 (MIC2 IN).
6.
КНОПКА CHIME (ЗВОНОК) - Нажатие этой кнопки подает сигнал привлечения внимания.
7.
РАЗЪЕМ MIC 1 – Микрофонный вход MIC1 (разъем TRS), имеет второй приоритет, активируется
нажатием кнопок селектора, поз.3, приглушает низкий приоритет (вход LINE2).
8.
КНОПКА ВКЛЮЧЕНИЯ ВСЕХ ЗОН (ALL ZONES) - Нажатие данной кнопки включает все зоны.
ВНИМАНИЕ: КНОПКА ИМЕЮТ ВЫСОКИЙ ПРИОРИТЕТ. ЕЕ НАЖАТИЕ БЛОКИРУЕТ РАБОТУ
МИКРОФОННЫХ КОНСОЛЕЙ.
9.
ИНДИКАТОР (ALL ZONES) – Индикатор включается при нажатии кнопки ALL ZONE, поз.8.
ИНДИКАТОР НЕ СВЕТИТСЯ – кнопка поз.8 – отжата.
ИНДИКАТОР СВЕТИТСЯ КРАСНЫМ ЦВЕТОМ – кнопка поз.8 – нажата.
10.
КНОПКА РЕЖИМОВ
MUSIC – Музыкальный режим. В данном режиме кнопки, поз.3 коммутируют контактную группу
MUSIC IN поз.15 (100В выходы музыкальных усилителей) с контактной группой OUTPUT (линии
громкоговорителей).
CALL – Аварийный режим. В данном режиме кнопки, поз.3 коммутируют контактную группу ALARM
IN поз.14 (100В выходы аварийных усилителей) с контактной группой OUTPUT (линии
громкоговорителей).
11.
ИНДИКАТОР (MUSIC/CALL) – Индикатор отображает состояние кнопки (MUSIC/CALL)
ПОЗ.10.
ИНДИКАТОР НЕ СВЕТИТСЯ – кнопка поз.10 отжата, режим MUSIC.
ИНДИКАТОР СВЕТИТСЯ КРАСНЫМ ЦВЕТОМ – кнопка поз.10 нажата, режим CALL.
12.
ИНДИКАТОРЫ (PAGING ZONES) 1~10 – Индикаторы отображают состояние кнопок
PAGING ZONES, поз.3.
ИНДИКАТОР НЕ СВЕТИТСЯ – кнопка поз.3 – отжата.
ИНДИКАТОР СВЕТИТСЯ КРАСНЫМ ЦВЕТОМ – кнопка поз.3 – нажата.
1 2
7
3
4
5
6
8
9
10
11
12
