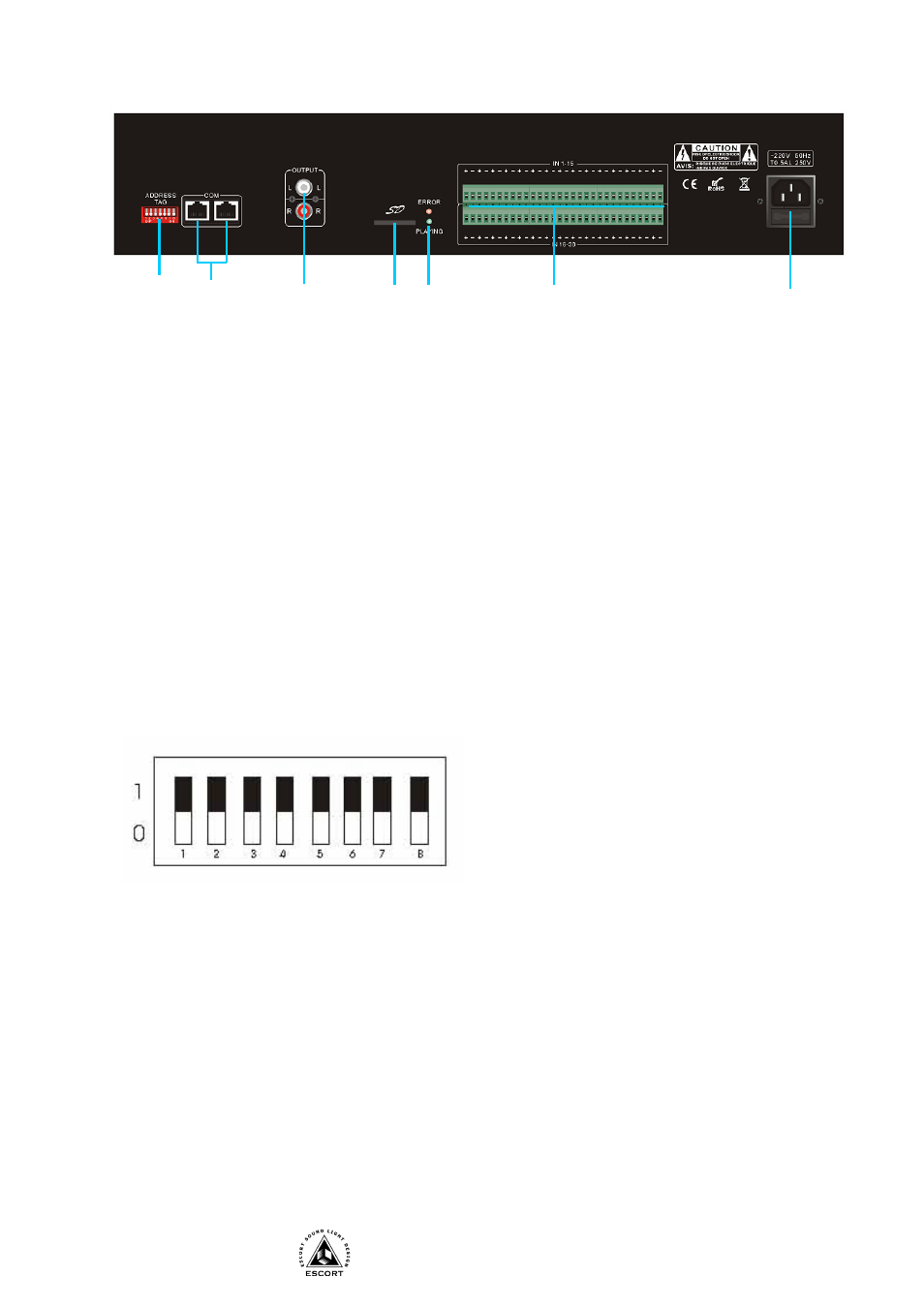

Задняя панель
1. ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG – Используются для установки адреса блока при обращении
к нему системы.
2. РАЗЪЕМ СОМ – Разъем (RJ-45) для подключения удаленной микрофонной консоли (T-218А) или
других блоков системы.
3. РАЗЪЕМЫ OUTPUT – Линейный аудио выход (RCA).
4. РАЗЪЕМ ДЛЯ SD-КАРТЫ – Разъем для подключения SD-карты. На CD карту можно записать до
300 сообщений в формате mp3. Сообщение автоматически включается (запускается) при подаче
сухого контакта на соответствующий вход, поз.6 (см. пп. установка адресов).
5. РАЗЪЕМ IN 1 ~ 30 – Вход управляющего сигнала «сухой контакт».
6. ИНДИКАЦИЯ
ERROR - Светодиод указывает на наличие ошибки, отображается красным цветом.
PLAYING - Светодиод индицирует процесс воспроизведения, отображается зеленым цветом.
7. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Установка адреса устройства
Блок Т-6223А принимает до 30-ти сухих контактов. При необходимости расширения (до 300 сухих
контактов) количество блоков увеличивается (до 10). Для каждого блока выставляется адрес при
помощи Dip-переключателя (поз.1) на задней панели. Для установки адреса блока используются
первые (слева - направо) 4 переключателя:
0000 0000 – ВКЛЮЧЕНИЕ ЗОН С 1 ПО 30
0001 0000 – ВКЛЮЧЕНИЕ ЗОН С 31 ПО 60
0010 0000 – ВКЛЮЧЕНИЕ ЗОН С 61 ПО 90
0011 0000 – ВКЛЮЧЕНИЕ ЗОН С 91 ПО 120
0100 0000 – ВКЛЮЧЕНИЕ ЗОН С 121 ПО 150
0101 0000 – ВКЛЮЧЕНИЕ ЗОН С 151 ПО 180
0110 0000 – ВКЛЮЧЕНИЕ ЗОН С 181 ПО 210
0111 0000 – ВКЛЮЧЕНИЕ ЗОН С 211 ПО 240
1000 0000 – ВКЛЮЧЕНИЕ ЗОН С 241 ПО 270
1001 0000 – ВКЛЮЧЕНИЕ ЗОН С 271 ПО 300
0000 1000 – ЗАПУСК ОТ КОМАНДНОГО ИМПУЛЬСА *
• • • •
При включении 5-го DIP-контакта в положение 1, блок активируется коротким сухим
контактом (командным импульсом). Сброс состояния осуществляется кнопкой
RESETрасположенной на передней панели поз.3.
3
4
1 2
5 6
7
