Назначение

Аварийная панель Т-6223А (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок осуществляет прием сигнала в виде “сухого контакта” от пожарной станции или других
устройств. При подаче сухого контакта на разъемы задней панели, запускается цифровое
сообщение, записанное на SD-карту. На карте может быть записано до 300 сообщений. В
зависимости от номера сухого контакта, запускается цифровое сообщение с соответствующим
номером.
Всего в системе может присутствовать до 10 блоков, способных принимать до 300 сухих контактов.
Номера этих контактов зависят от номера адреса блока, а именно умножаются на (адрес блока)+1
(см. установки DIP-переключателя).
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

Основные органы управления и коммутации

Передняя панель

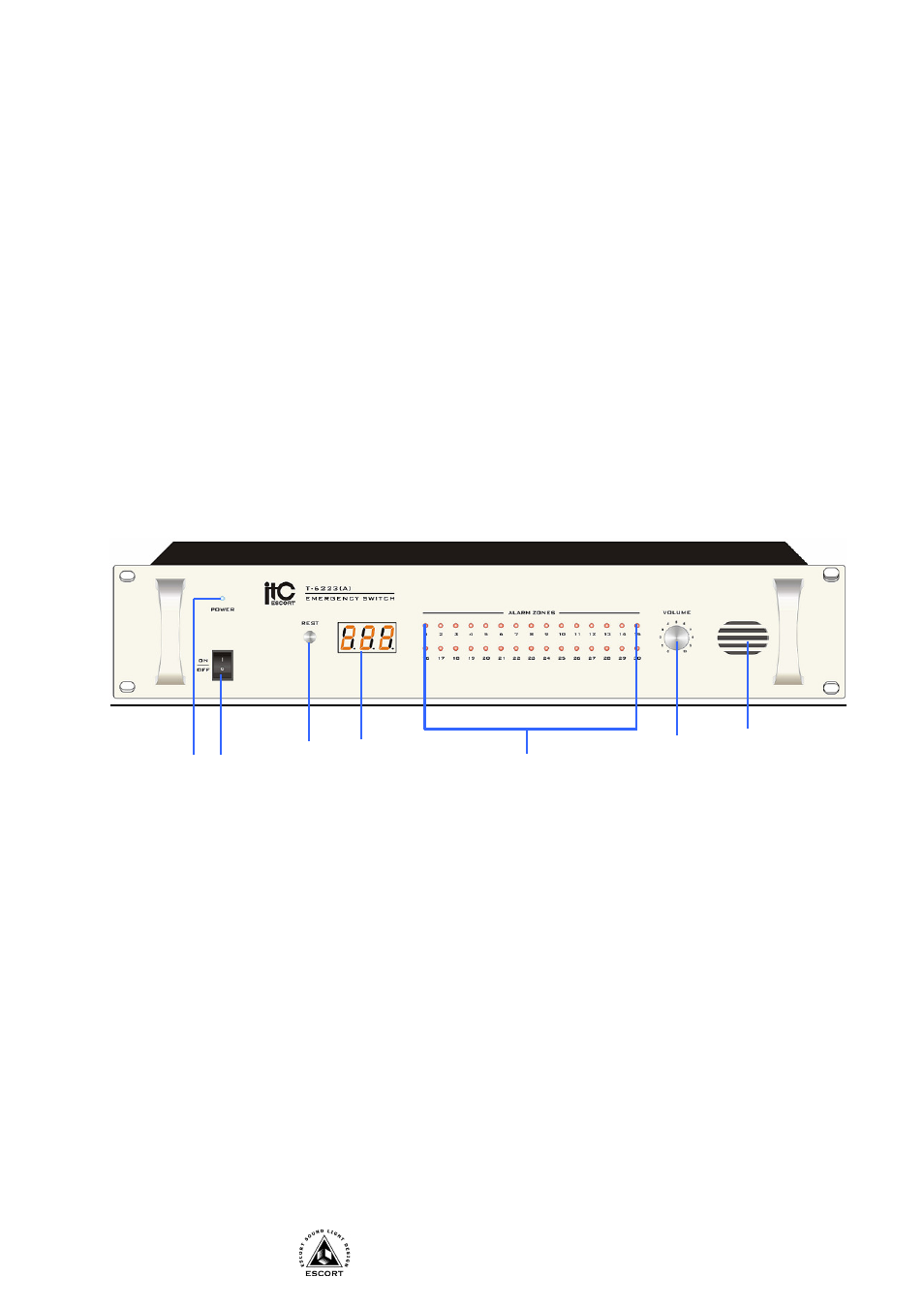

1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.

2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

3. КНОПКА RESET – При нажатии данной кнопки происходит сброс текущего состояния,

осуществляется перезапуск блока.

4. ДИСПЛЕЙ - Трехсегментный дисплей. В нормальном режиме, отображает общее количество

звуковых сообщений, записанных на SD карте. В аварийном режиме отображает номер
воспроизводимого звукового сообщения (до 300 mp3-файлов).

5. ИНДИКАТОР ЗОНЫ (1-30) - Индикатор загорается при поступлении управляющего сигнала

«сухой контакт» на соответствующий вход задней панели (поз.6).

6. РЕГУЛЯТОР ГРОМКОСТИ (VOLUME) – Регулятор громкости монитора (встроенного динамика)

7. МОНИТОР – Встроенный громкоговоритель, для прослушивания текущего сообщения.
