4.
РАЗЪЕМ ALARM IN – Вход управляющего сигнала «сухой контакт». При поступлении сухого
контакта на данный вход все каналы поз.2 активируются.
5.
ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG - Используются для установки адреса блока при обращении к
нему системы (см. Приложение 1).
6.
РАЗЪЕМ СОМ – Разъем (RJ-45) для подключения удаленной микрофонной консоли (T-218А) или
других блоков системы (см. Приложение 2).
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Протокол управления
RS-422
Потребляемая мощность
35 Вт
Количество каналов
10, +24 В/1 А, подключаемые по входному упр.
сигналу
Управляющий сигнал (входной)
+12 ~ 24 В/«сухой контакт», выбираемый
Индикатор
подача на выход управляющего напряжения +24 В
Температура функционирования
+10°C +40°C
Относительная влажность
Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
484*350*88 мм
2
Вес,
6,3 кГ

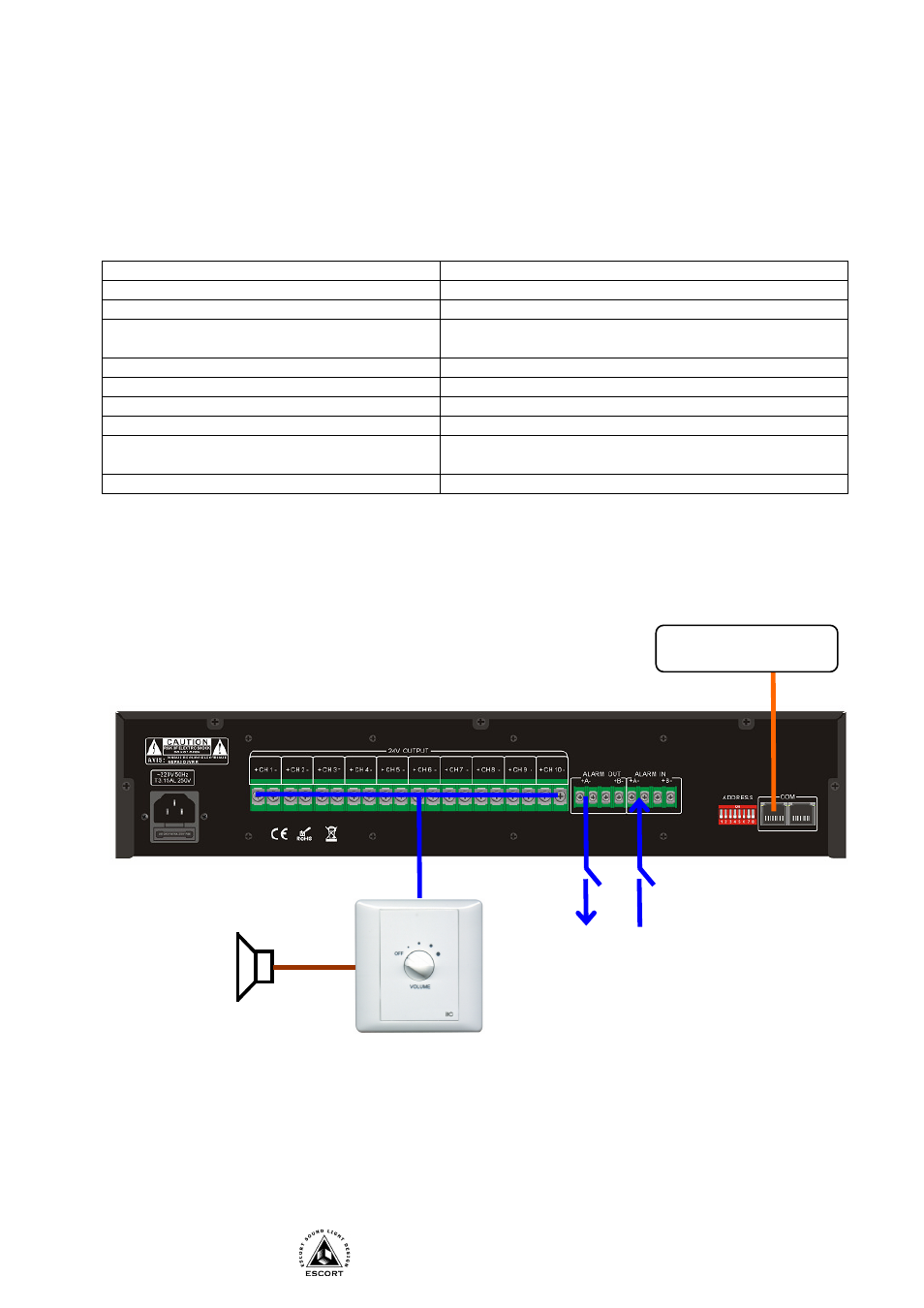

Типовая схема включения
24В
Селектор Т-6212А
Вых. /вх.
Сух. контакты
