Назначение
Распределитель питания Т-6211А (далее – блок) входит в состав системы оповещения “ITC-ESCORT”
и используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для подачи напряжения питания 24 на такие устройства как:
аттенюаторы, селекторы зон (с встроенными реле принудительного включения), световые табло,
другие устройства имеющие питание 24В. Данным блоком можно запитать до 10 направлений.
Напряжение питания на нужном направлении возникает автоматически при поступлении на вход
блока управляющих сигналов от других блоков или в виде сухого контакта.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

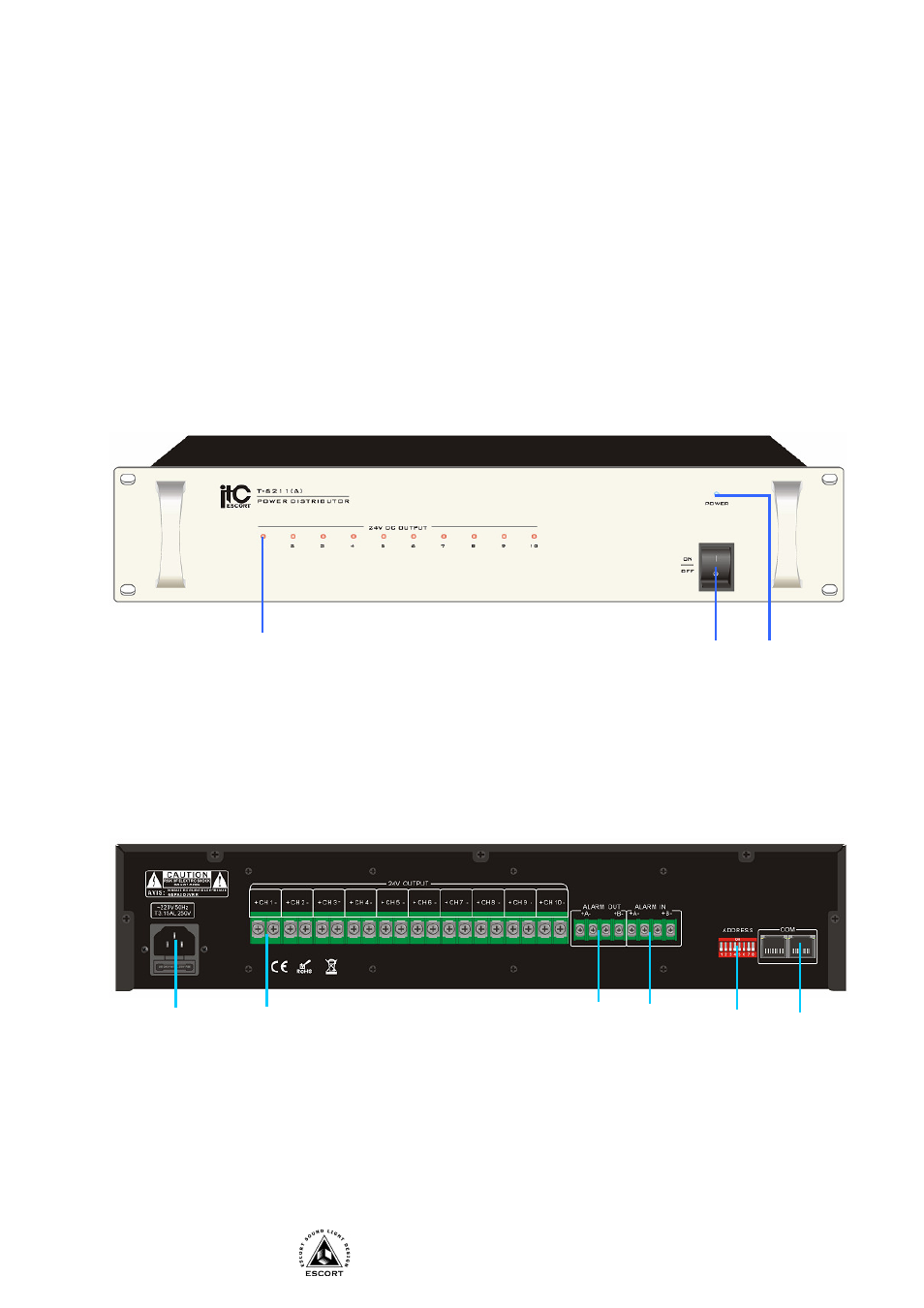

Основные органы управления и коммутации
Передняя панель
1. ИНДИКАТОРЫ ПОДКЛЮЧЕНИЯ ВЫХОДА - Индикатор загорается при подаче на выход
управляющего напряжения +24 В.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
Задняя панель
1. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
2. КЛЕММЫ POWER OUTPUT - Выходы управляющего сигнала +24 В. Выходы активируются в
зависимости от сигнала управления поступившего от блоков Т-6223А, Т-6212А, Т-218А. Будьте
внимательны, чтобы не перепутать сигнальные и общие линии.
3. РАЗЪЕМ ALARM OUT – Выход управляющего сигнала «сухой контакт». На данном разъеме
(клеммах) возникает сухой контакт при активации данного блока другими устройствами (см.
Приложение 2), а также при поступлении сухого контакта на вход поз.4.
1
2 3
1 2
3 4 5 6
