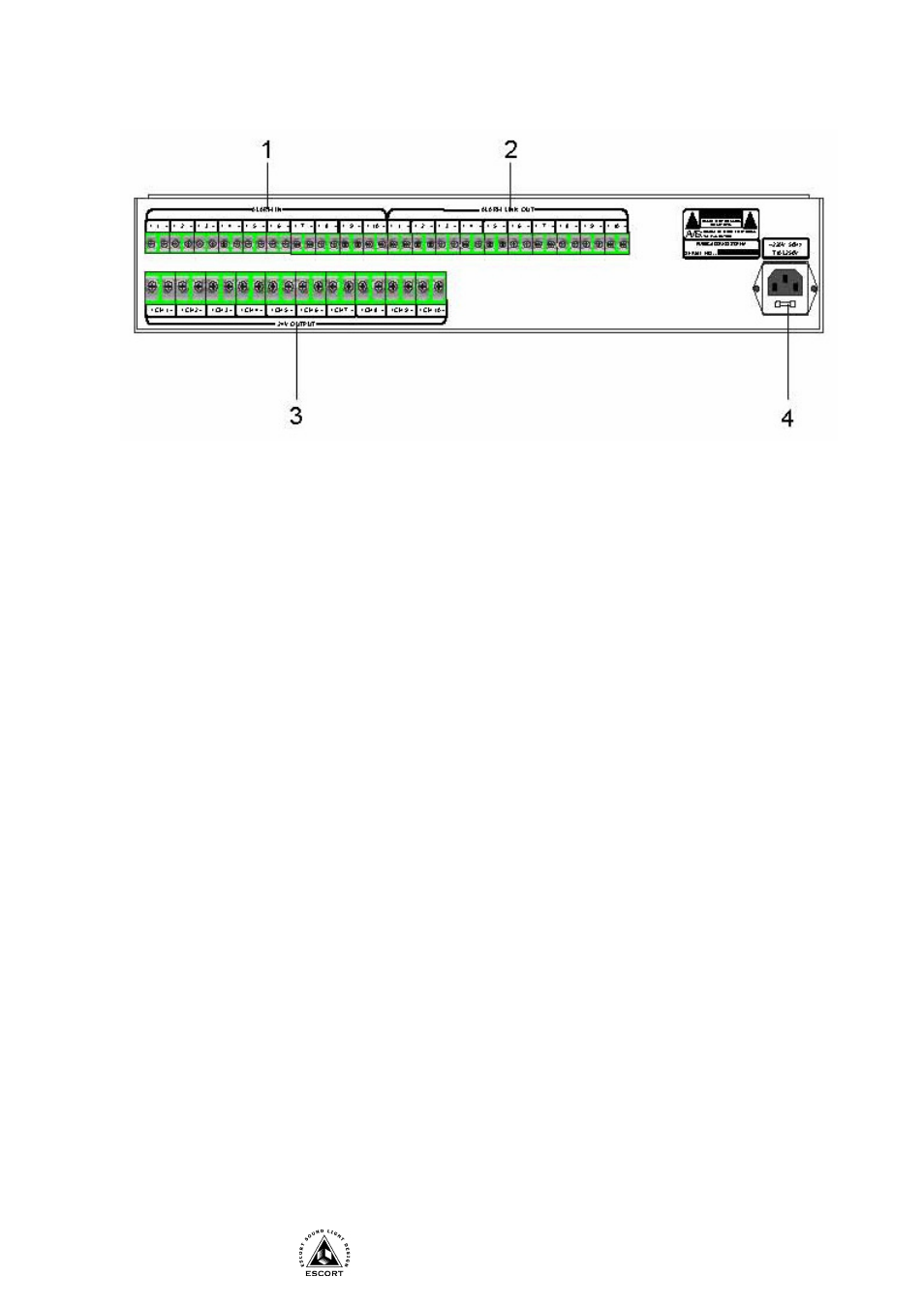

Задняя панель
1. РАЗЪЕМ ALARM IN – Вход управляющего сигнала «сухой контакт».
2. РАЗЪЕМ ALARM OUT - Выход управляющего сигнала «сухой контакт» на последующие блоки.
3. КЛЕММЫ POWER OUTPUT - Выходы управляющего сигнала +24 В. Будьте внимательны, чтобы
не перепутать сигнальные и общие линии.
4. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.5 блока (вход напряжения питания 220В).
3. К клеммам поз.1 подключите блоки входящие в состав системы (например Т-6212).
4. К клеммам поз.2 подключите блоки входящие в состав системы (например Т-6202).
5. К клеммам поз.4 соедините с 24В линиями (не перепутайте - +).
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
