Назначение
Распределитель питания Т-6211 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”
и используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для подачи напряжения питания 24 на такие устройства как:
аттенюаторы, селекторы зон (с встроенными реле принудительного включения), световые табло,
другие устройства имеющие питание 24В. Данным блоком можно запитать до 10 направлений.
Напряжение питания на нужном направлении возникает автоматически при поступлении на вход
блока управляющих сигналов (в виде сухого контакта).
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

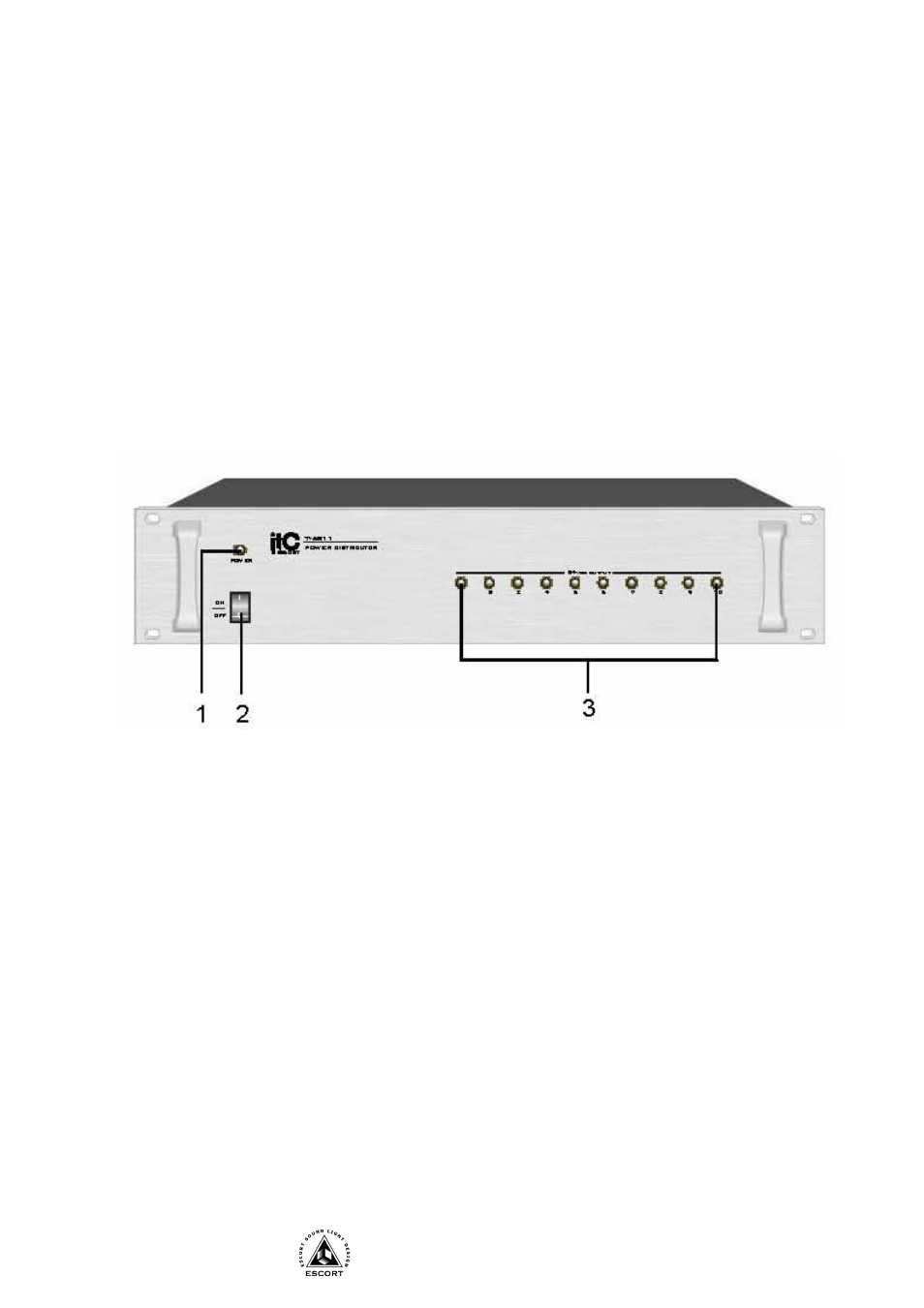

Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3.
ИНДИКАТОРЫ ПОДКЛЮЧЕНИЯ ВЫХОДА - Индикатор загорается при подаче на выход
управляющего напряжения +24 В.
