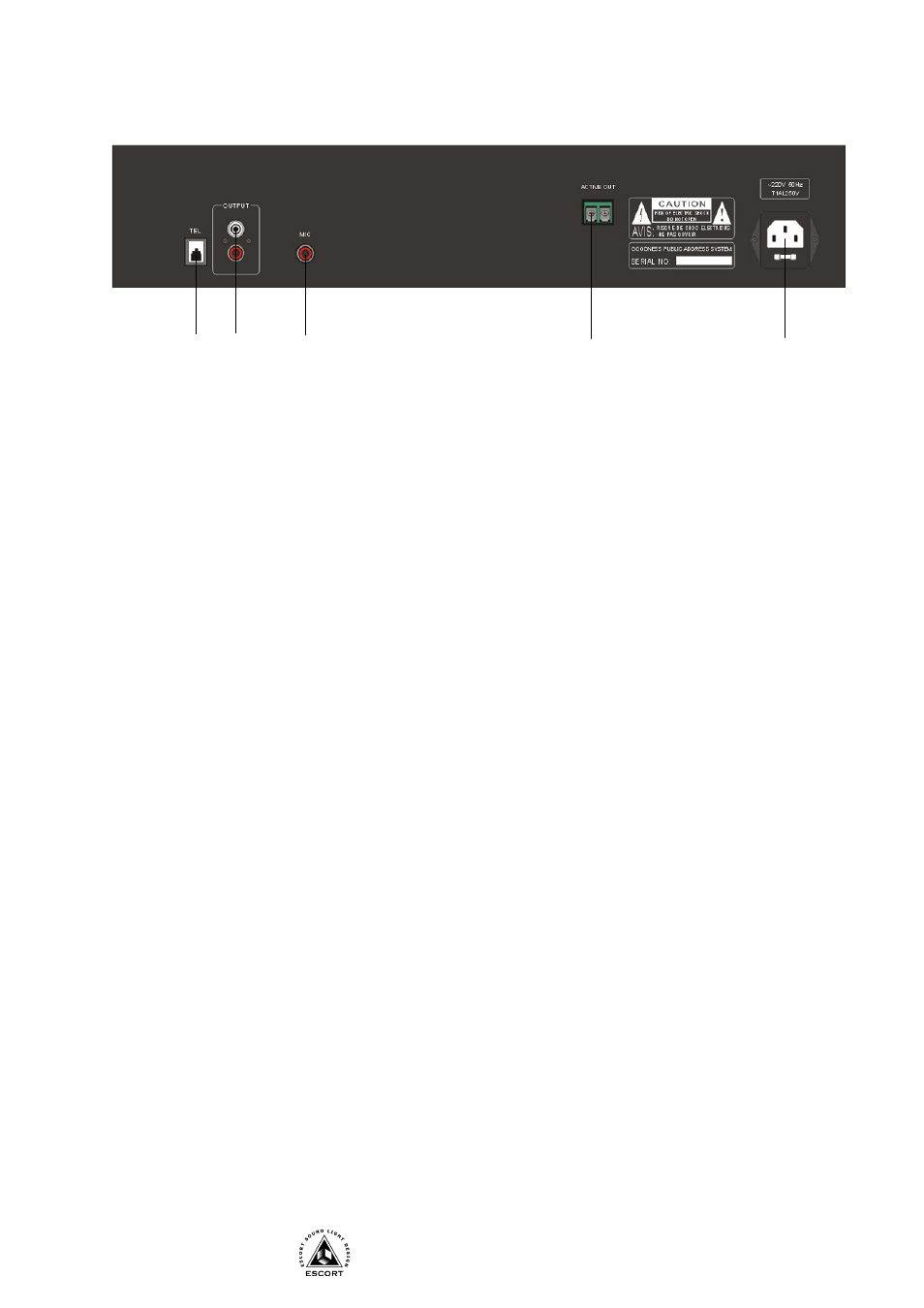

Задняя панель
1. РАЗЪЕМ TEL – Вход от телефонной станции (RJ11).
2. РАЗЪЕМЫ OUTPUT – Линейные выходы (RCA).
3. РАЗЪЕМ MIC – Микрофонный вход и встроенный микрофон для ответа абоненту (TRS).
4. РАЗЪЕМ ACTIVE OUT – Выход управляющего сигнала «сухой контакт» (TRS).
5. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.5блока (вход напряжения питания 220В).
3. Разъему поз.2 соедините с телефонной линией.
4. Разъем поз.4 соедините с линейным входом усилителя (или микшера).
5. К разъему поз.3 подключите микрофон.
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
8. Отрегулируйте уровень сигнала при помощи ручки поз. 4.
9. Отрегулируйте громкость встроенного монитора при помощи ручки поз. 5.
1 2 3 4
5
