Назначение
Телефонный интерфейс Т-6210 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок является преобразователем телефонного сигнала в стандартный линейный аудио
сигнал. Блок предназначен для организации громкоговорящей связи т. е передачи сообщения с
телефонной трубки до громкоговорителя. Для этого данный блок должен быть подключен к
телефонной станции (см. Примечание 1). С любого телефонного аппарата, подключенного к этой же
станции можно дозвониться до данного блока. Передаваемое сообщение появляется на выходе
данного блока в виде линейного сигнала и при помощи подключенного усилителя поступает на
линию громкоговорителей.
Также к данному блоку можно подключить микрофон, при помощи которого можно вклиниться в
установившуюся телефонную связь.
При установлении соединения на выходе блока формируется контрольный сухой контакт, для
управления
дополнительными блоками. Блок снабжен контрольным мониторным
громкоговорителем.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Работа
Автоматический режим
Режим активизируется нажатием кнопки 3 (MANUAL/AUTO) в режим AUTO.
При поступлении с АТС
сигнала вызова загорается индикатор (режим дозвона). Устройство принимает звонок и
автоматически соединяется с усилителем. Для завершения связи, на телефонной станции (аппарате)
с которой Вы говорили, нажмите “0”.
Ручной режим
Режим используется для отладки системы, когда необходимо видеть поступление вызова без
трансляции по линиям, либо просто для отмены вызова. Активизируется нажатием кнопки 3
(MANUAL/AUTO) в режим MANUAL непосредственно в момент поступления вызова. При поступлении
с АТС сигнала вызова загорается индикатор.
Основные органы управления и коммутации

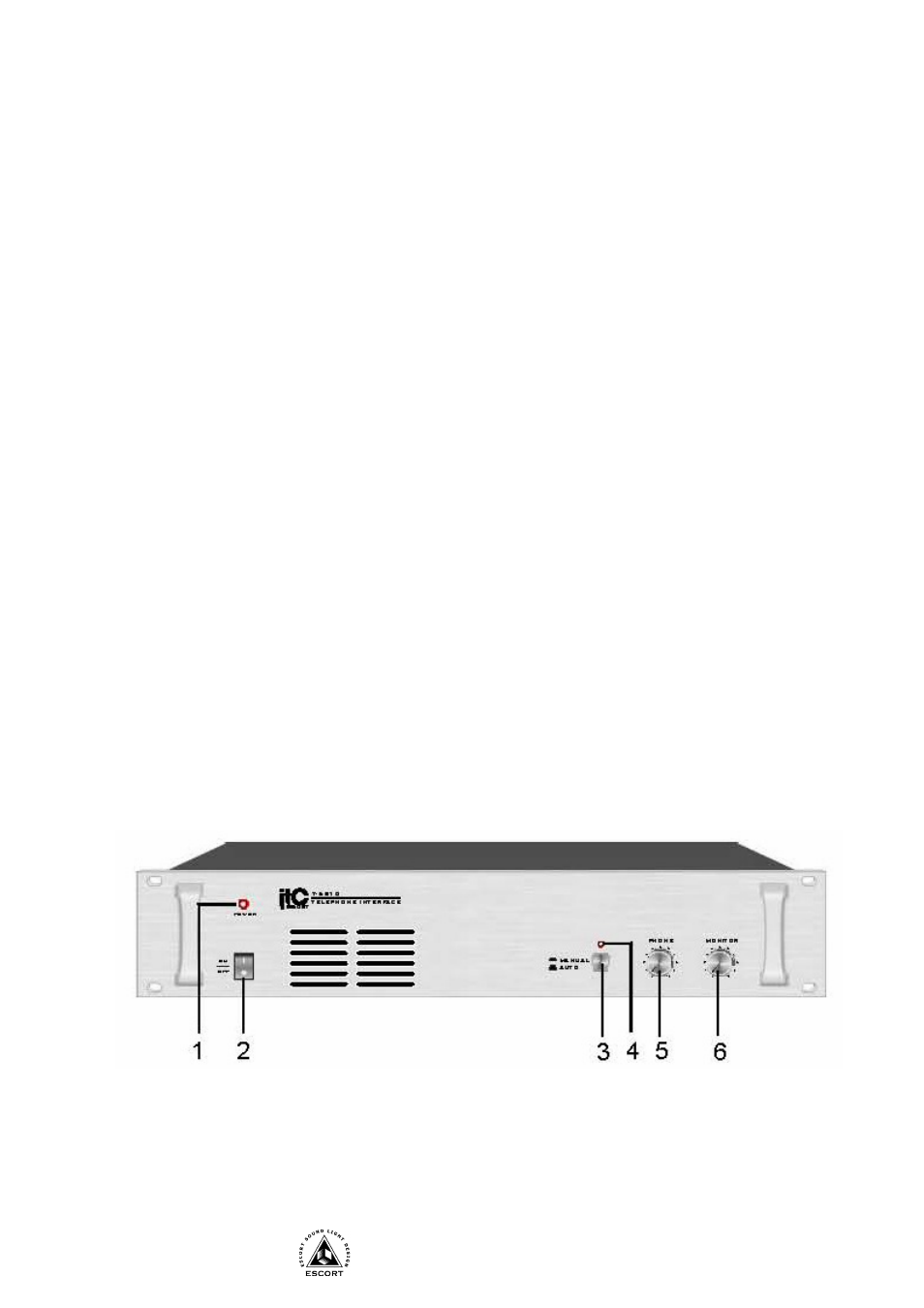

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. КНОПКА MANUAL/AUTO (РУЧНОЙ/АВТО) – Выбор режима работы устройства.
4. ИНДИКАТОР РАБОТЫ - Индикатор загорается при нормальном функционировании.
5. РЕГУЛЯТОР VOLUME - Используется для настройки громкости Вашего ответа в линию.
6. РЕГУЛЯТОР MONITOR - Используется для настройки громкости ответа абонента из встроенного
громкоговорителя.
