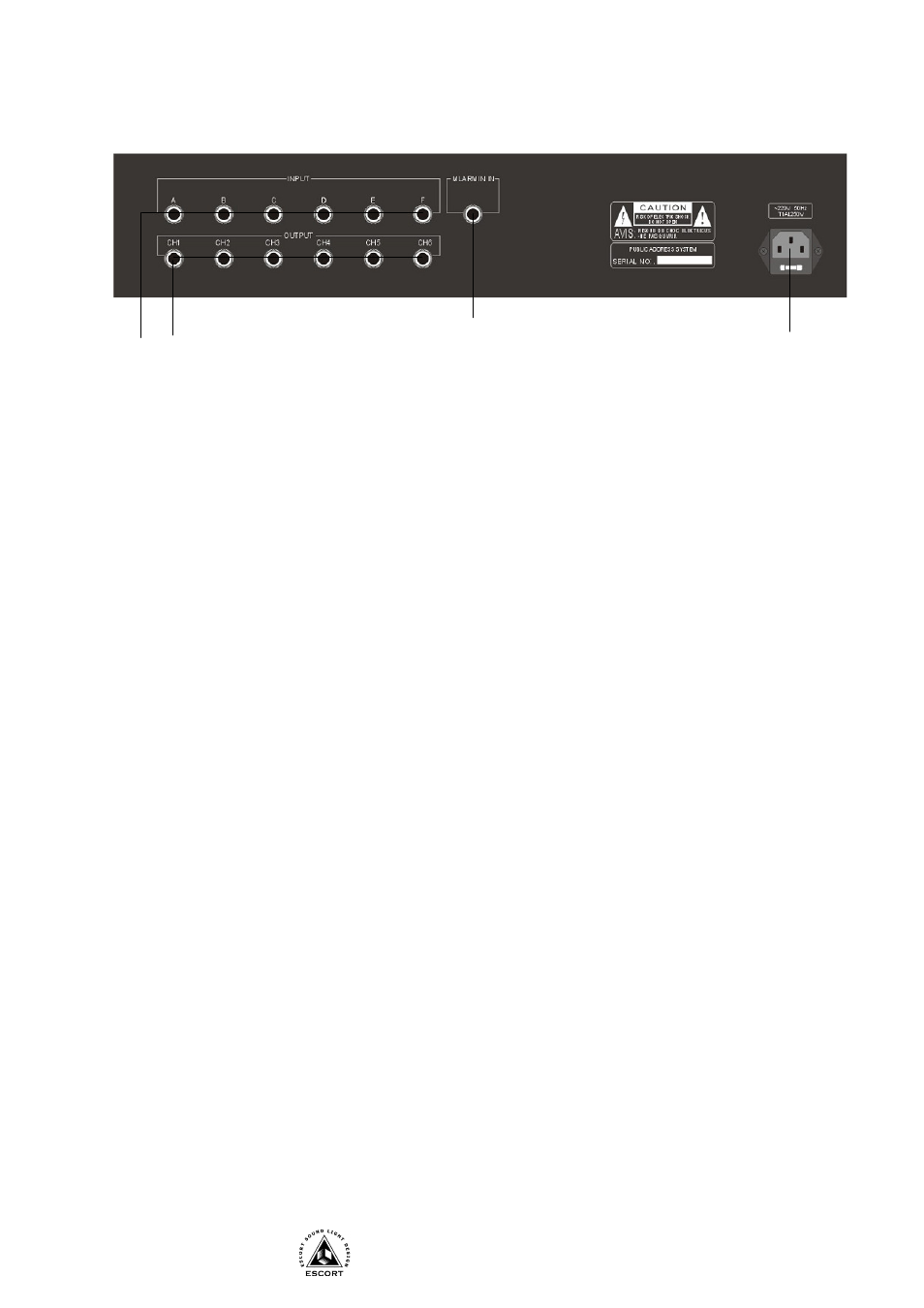

Задняя панель
1. РАЗЪЕМЫ A ~ F – Линейные входы (TRS).
2. РАЗЪЕМЫ CH 1 ~ CH 6 – Линейные выходы (TRS).
3. РАЗЪЕМ ALARM IN – Групповой линейный вход. Включается при нажатии кнопки 5 (EXIGENT)
(TRS).
4. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.4 блока (вход напряжения питания 220В).
3. К линейным входам поз.1 подключите выходы музыкальных источников.
4. К клеммам поз.2 подключите линейные входы усилителей.
5. К линейному входу поз.3 подключите выход источника аварийного сигнала.
6. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
7. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
8. Назначьте аудио выход для каждого аудио входа при помощи кнопок поз. 4. передней панели.
1 2
3
4
