Назначение
Матричный коммутатор Т-6207 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок имеет 7 входов и 6 выходов. К входу данного блока можно подключить до 6-ти
музыкальных источников. К выходу 6 усилителей. Каждому источнику при помощи кнопок на
передней панели можно назначить свой выход. Номер выхода отражается на соответственном
индикаторе.
В блоке имеется дополнительный аварийный линейный вход. При нажатии кнопки EMERGENCY на
передней панели, все каналы устанавливаются в 7. При поступлении на этот вход аудио сигнала
(например: от аварийного источника), он одновременно поступит на все 6 выходов.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации
Передняя панель

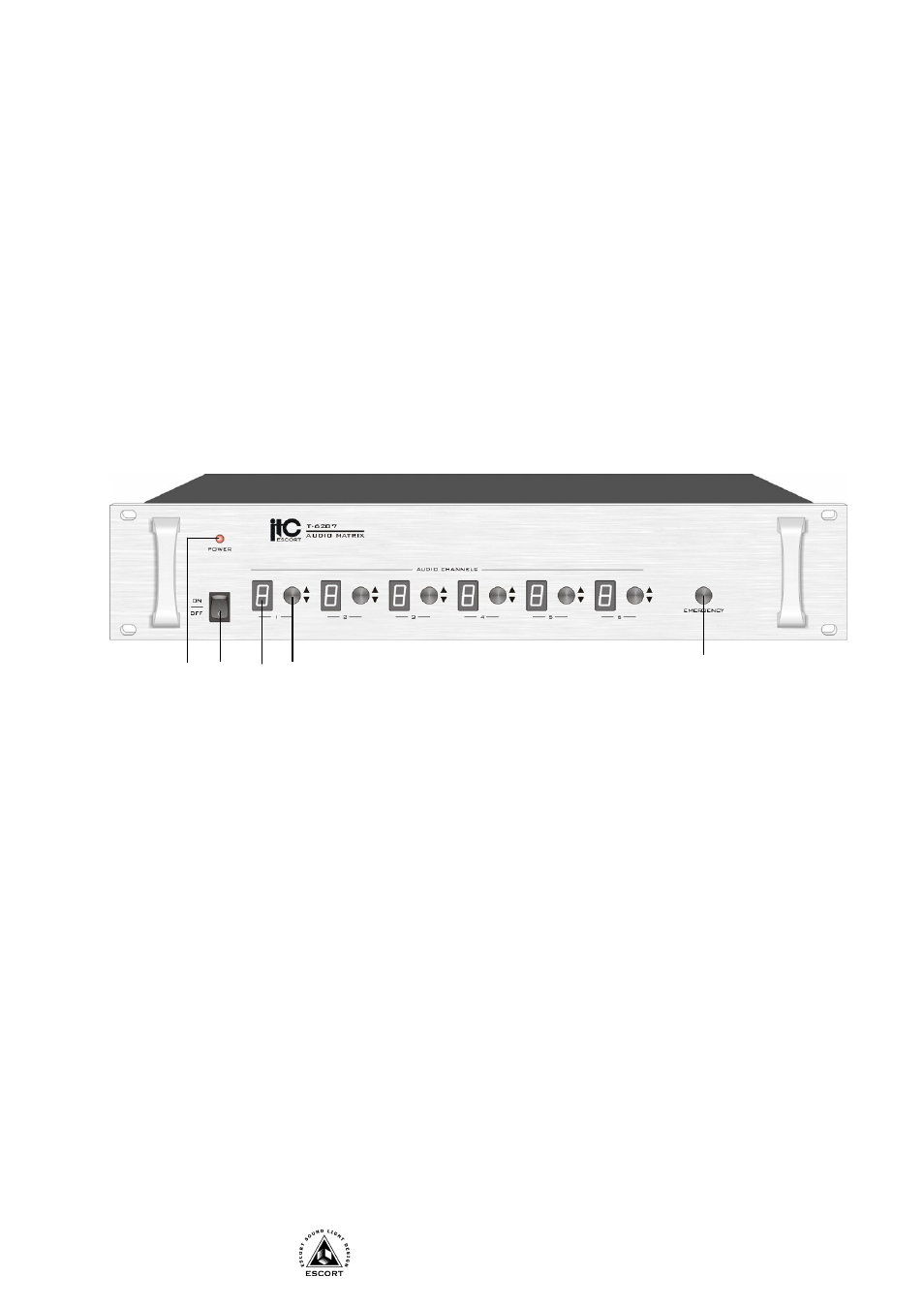

1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР НОМЕРА ВХОДА – Показывает номер входа в данный момент подключенного к
соответствующему выходу.
4. КНОПКА ВЫБОРА ВХОДА CH 1 ~ CH 6 – Последовательное нажатие перебирает номера входа,
подключаемого к соответствующему выходу.
5. КНОПКА EMERGENCY – Ручная передача сообщения, поданного на групповой вход 3 (ALARM IN
задней панели), по всем каналам.
1 2 3 4
5
