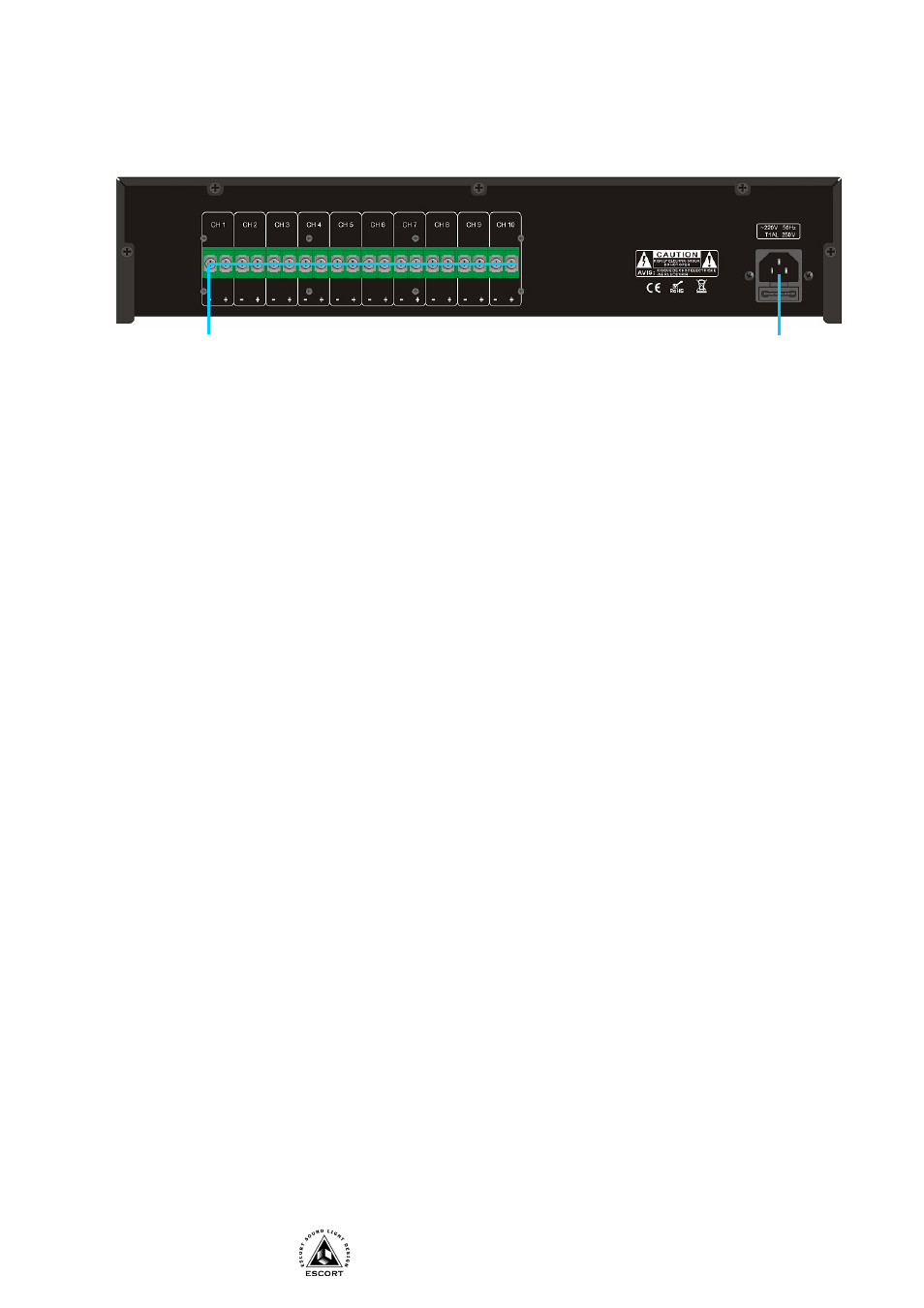

Задняя панель
1. РАЗЪЕМЫ CH 1 ~ CH 10 – Входы для подключения контролируемых 100 В линий.
2. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.2 блока (вход напряжения питания 220В).
3. К клеммам поз.1 подключите линии громкоговорителей.
4. ВНИМАНИЕ: Полярность подключения необходимо соблюдать (“COM” с клеммой “-“, “100В” с
клеммой “+”).
5. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
6. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
1
2
